VEVOR ZT-50HAR Manual

VEVOR ZT-50HAR Manual

Magnetic base drill
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Technical Support and E-Warranty Certificate www.vevor.com/support

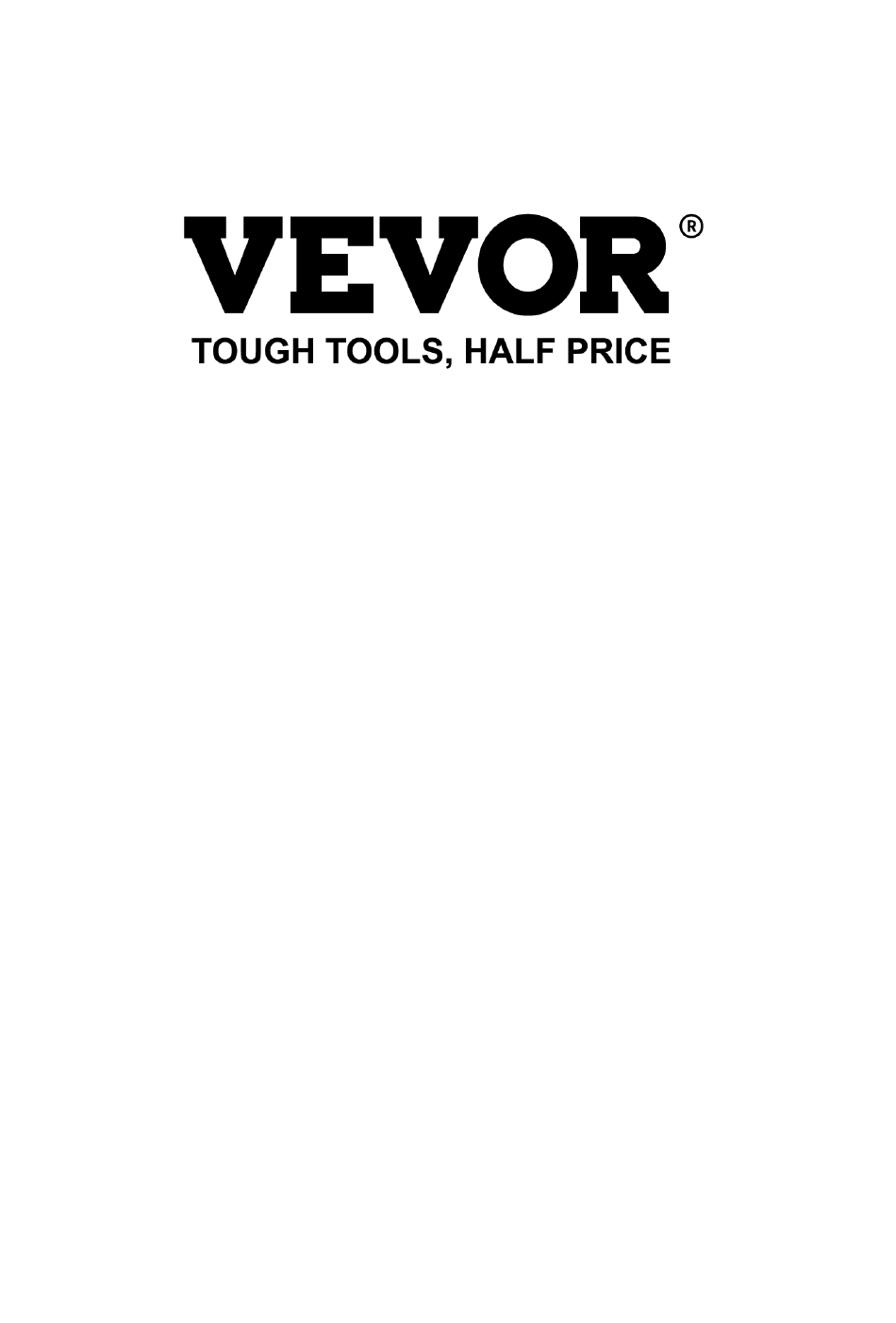

MAGNETIC BASE DRILL
MODEL:ZT-50HAR
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You are
kindly reminded to verify carefully when you are placing an order with us if you are actually
saving half in comparison with the top major brands.
