MAGNETIC DRILL
USER MANUAL
Read Carefully Before Use
Keep for Future Reference

Advertisement

loading
Need help?

Need help?

Do you have a question about the J1C-40 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for VEVOR J1C-40

  • Page 1 V20231204 MAGNETIC DRILL USER MANUAL Read Carefully Before Use Keep for Future Reference...
  • Page 2: Safety Information

    Safety Information Warning! • ALWAYS observe all applicable local and national laws and regulations when using this device. • Use this device ONLY in accordance with these instructions and for its intended purpose, drilling on metallic or ferrous substrates. If you wish to use it on nonferrous substrates, ALWAYS make sure you secure your workpiece and press down the device firmly down for the entirety of your drilling.
  • Page 3: Specifications

    This manual may not cover all the possible scenarios that you may encounter using this device. Exercise extreme discretion and good judgement at all times. Specifications Model J1C-40 Rated Power 1100 W 110 V~ 60 Hz 220–240 V~ 50 Hz...
  • Page 4: Product Diagram

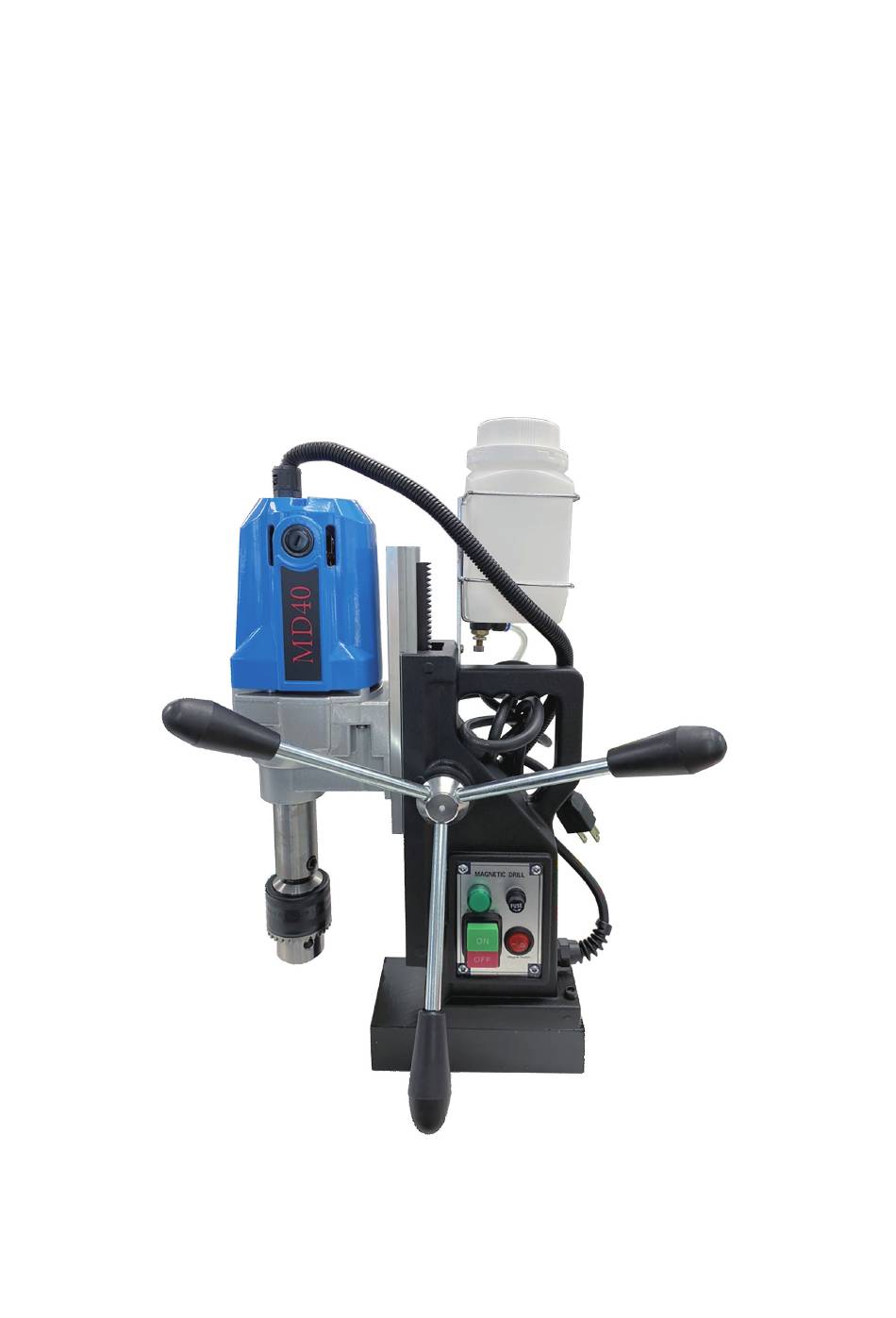

    Product Diagram Carbon Brush Holder Guide Plate Coolant Tank Motor Main Gear Main Handle Feed Handle Coolant Inlet Power Cord Spindle Chuck Magnetic Base Control Panel Fuse Box Magnetizing Indicator Light Magnetizing Main Power Switch Power Switch...
  • Page 5: Package List

    Package List Item Name Qty. Magnetic Drill Coolant Tank with Hose Chuck Arbor Chuck Wrench Spare Carbon Brushes Support Bar Pilot Pin M5 Hex Wrench M2.5 Hex Wrench Safety Rope Feed Handles Not Included but Necessary • Drill Bits • Cutting Fluid, Paste, or Spray •...
  • Page 6 Assembly Feed Handle and Coolant Tank Installation 1. Attach the feed handles (L) to the magnetic drill (A), screwing them into place and rotating them to see that the gear box moves freely on its guide plate. 2. For drilling down from a horizontal position, install the coolant tank as follows: a) Make sure the valve knob underneath the coolant tank (B) is turned completely clockwise, closing it completely.
  • Page 7 (d) Insert the hose of the coolant tank into its inlet on the spindle. Twist Drill Bit Installation 1. Loosen the screws on both sides of the spindle with the M5 hex wrench (I), insert the arbor (D) into the spindle, making sure the screws will press against the slots on the arbor as shown. Tighten the screws.
  • Page 8 3. Loosen the chuck’s jaws by inserting the chuck wrench (E) into either hole on the chuck and turning counterclockwise. 4. Mount your twist drill bit (not included) into the chuck and turn the chuck wrench clockwise until the bit is locked in place. Annular Cutter/Core Drill Bit Installation 1.
  • Page 9: Operation

    Operation It is highly recommended that you practice using this device on scrap metal to get a feel for its use before your first important project. Examine the workpiece for suitability and sturdiness. Remove paint, varnish, rust, etc. and secure any loose pieces using strong mechanical devices such as clamps or vises as needed. For drilling down from a horizontal position, make sure the coolant tank is filled with sufficient water-soluble cutting fluid.
  • Page 10: Maintenance

    11. When finished with your workpiece, rotate the feed handles clockwise to separate the drill bit from the workpiece and press the OFF button to cut the power. If using an annular cutter/ core drill bit, remove the pilot pin after allowing time for it to cool or while wearing sufficient protection against its stored heat.
  • Page 11: Troubleshooting

    Troubleshooting Problems Possible Solutions Clear any chips, debris, dust, and/or swarf away from the base and/or your metal substrate or platform. The base magnetization is weak. Make sure your metal substrate is no less than 1.2 inches (30 mm) thick for drilling in an inverted/overhead position or no less than 0.4 inches (10 mm) thick for drilling from an inclined or vertical position.
  • Page 12 Contact Us Thank you for choosing our products! If you have any questions or comments, contact us at help@cs-supportpro.com and we'll resolve your issue ASAP! For a .pdf copy of the latest version of these instructions, use the appropriate app on your smartphone to scan the QR code to the right.
  • Page 13 MAGNETBOHRMASCHINE BENUTZERHANDBUCH Lesen Sie das Handbuch vor der Benutzung sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf...
  • Page 14 Sicherheitshinweise Warnung! • Alle geltenden lokalen und nationalen Gesetze und Vorschriften müssen STETS bei der Verwendung des Geräts eingehalten werden. • Verwenden Sie das Gerät NUR in Übereinstimmung mit den vorliegenden Anweisungen in diesem Handbuch und für den vorgesehenen Zweck, nämlich zum Bohren auf metallischen oder eisenhaltigen Untergründen.
  • Page 15: Technische Daten

    In diesem Handbuch werden vielleicht nicht alle möglichen Szenarien behandelt, denen Sie bei der Verwendung des Geräts begegnen könnten. Üben Sie jederzeit äußerste Diskretion und ein gutes Urteilsvermögen aus. Technische Daten Modell J1C-40 Nennleistung 1100 W Eingangsspannung und -frequenz 220–240 V~ 50 Hz...
  • Page 16 Produktübersicht Kohlebürstenhalter Führungsplatte Kühlmittelbehälter Motor Hauptgetriebe Hauptgriff Vorschubgriff Einlass des Kühlmittels Stromkabel Spindel Bohrfutter Magnetsockel Bedienfeld Sicherungskasten Magnetleuchtmelder Magnetschalter Hauptschalter...
  • Page 17 Lieferumfang Artikel Bezeichnung Magnetbohrmaschine Kühlmittelbehälter mit Schlauch Bohrfutter Dorn Bohrfutterschlüssel Ersatz-Kohlebürsten Stützleiste Führungsstift Inbusschlüssel M5 Inbusschlüssel M 2,5 Sicherungsseil Vorschubgriffe Nicht inbegriffen aber erforderlich • Bohrmeißel • Schneidflüssigkeit, -paste oder -spray • Lithium-Schmierfett...
  • Page 18: Installation

    Installation Installation des Vorschubgriffs und des Kühlmittelbehälters 1. Bringen Sie die Vorschubgriffe (L) an der Magnetbohrmaschine (A) an, schrauben Sie sie fest und drehen Sie sie, um sicherzustellen, dass sich das Getriebe ungehindert auf seiner Führungsplatte bewegt. 2. Beim Bohren nach unten aus einer waagerechten Position ist der Kühlmittelbehälter wie folgt zu installieren: a) Vergewissern Sie sich, dass der Ventilknopf unter dem Kühlmittelbehälter (B) vollständig im Uhrzeigersinn gedreht ist, damit er ganz geschlossen ist.
  • Page 19 (d) Stecken Sie den Schlauch des Kühlmittelbehälters in dessen Einlass an der Spindel. Installation des Spiralbohrers 1. Lösen Sie die Schrauben auf beiden Seiten der Spindel mit dem Inbusschlüssel M5 (I), setzen Sie den Dorn (D) in die Spindel ein und stellen Sie sicher, dass die Schrauben wie abgebildet gegen die Schlitze des Dorns drücken.
  • Page 20 3. Lösen Sie die Backen des Bohrfutters, indem Sie den Bohrfutterschlüssel (E) in eines der beiden Löcher des Bohrfutters stecken und gegen den Uhrzeigersinn drehen. 4. Setzen Sie Ihren Spiralbohrer (nicht im Lieferumfang enthalten) in das Bohrfutter ein und drehen Sie den Bohrfutterschlüssel im Uhrzeigersinn, bis der Bohrer eingerastet ist. Installation der Bohrkrone/des Kernbohrers 1.
  • Page 21: Bedienung

    Bedienung Es wird dringend empfohlen, das Gerät zunächst an dem Altmetall zu benutzen, um ein Gefühl zu bekommen, wie man es richtig verwendet, bevor Sie Ihr erstes größeres Projekt in Angriff nehmen. Überprüfen Sie das Werkstück auf seine Eignung und Stabilität. Entfernen Sie ggf. Farbe, Lack, Rost usw.
  • Page 22: Wartung Und Pflege

    Versuchen Sie NICHT, das Gerät mithilfe der Vorschubgriffe zu zwingen, da diese Aktion dem Bohrer nicht helfen, sondern ihn beschädigen könnte. Falls die Maschine stecken bleibt oder geschmiert werden muss, oder falls der Kühlmitteltank leer ist, schalten Sie sie aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie sie einstellen, schmieren oder den Tank erneut füllen.
  • Page 23: Fehlerbehebung

    Schrauben Sie die Kappe mit einem Schlitzschraubendreher ab. Nehmen Sie die abgenutzten Kohlebürsten heraus. Setzen Sie die mitgelieferten neuen Kohlebürsten ein. d) Bringen Sie die Kappe wieder an und ziehen Sie sie fest. WARNUNG! Ersetzen Sie IMMER beide Kohlebürsten, auch wenn nur eine von ihnen übermäßig abgenutzt ist und die andere nicht.
  • Page 24 Entsorgungshinweise Elektroschrott darf nicht in den Hausmüll entsorgt werden. In der EU und im Vereinigten Königreich müssen gebrauchte elektrische Produkte gemäß der Europäischen Richtlinie 2012/19/EU für die Entsorgung elektrischer und elektronischer Geräte und deren Umsetzung in nationales Recht getrennt gesammelt und in den dafür vorgesehenen Sammelstellen entsorgt werden. Ähnliche Vorschriften können in Standorten in Australien, Kanada und den Vereinigten Staaten gelten.
