Humanscale efloat GO 2.0 Assembly Instructions Manual

3 leg
Hide thumbs Also See for efloat GO 2.0:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
3 Leg Assembly Instructions
North America: +1 800 400 0625
EN
3
FR
26

Advertisement

loading
Need help?

Need help?

Do you have a question about the efloat GO 2.0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Humanscale efloat GO 2.0

Summary of Contents for Humanscale efloat GO 2.0

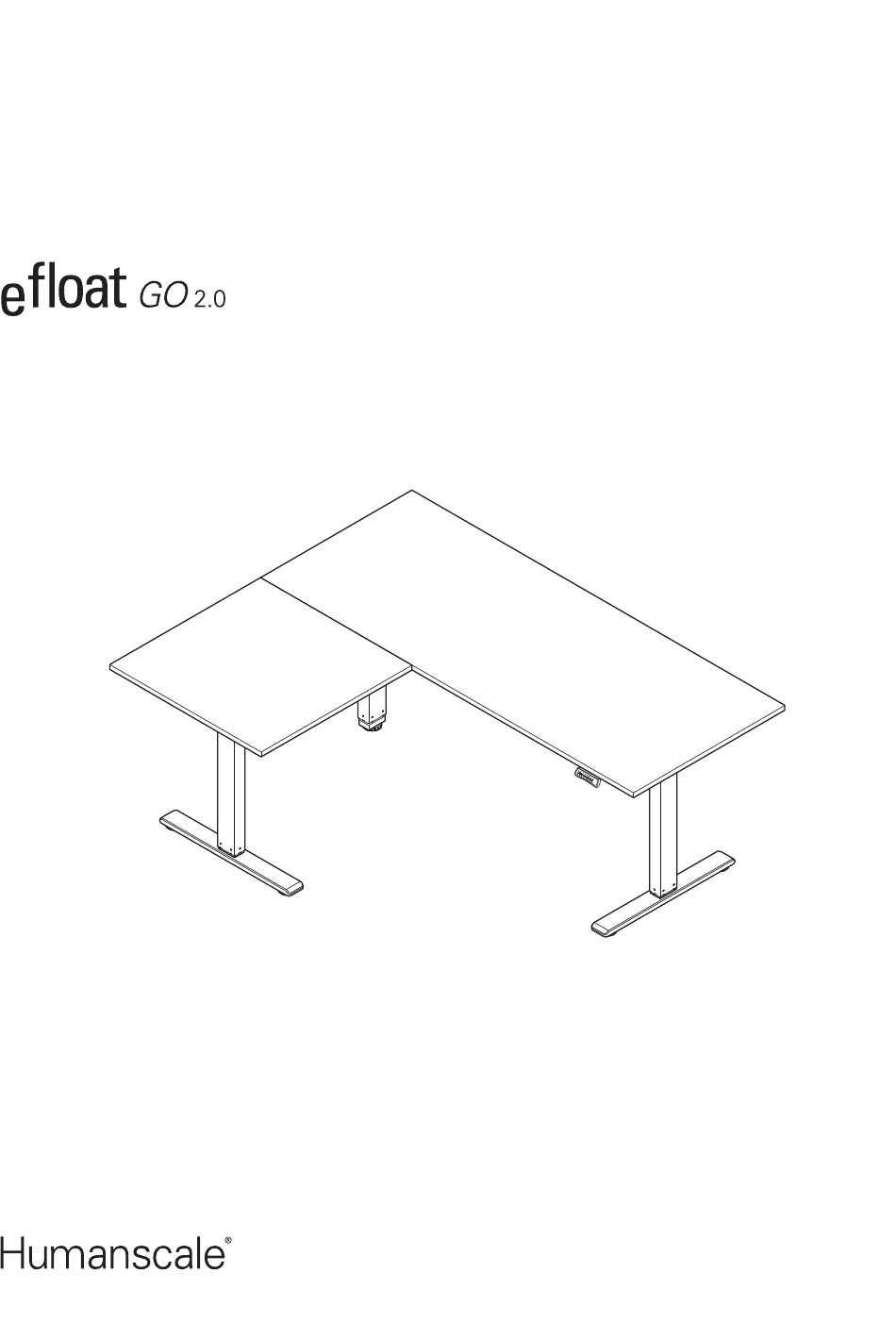

  • Page 1 3 Leg Assembly Instructions North America: +1 800 400 0625...

  • Page 2: Important Safety Instructions

    Important Safety Instructions WHEN USING AN ELECTRICAL FURNISHING, BASIC PRECAUTIONS SHOULD ALWAYS BE FOLLOWED, INCLUDING THE FOLLOWING: READ ALL INSTRUCTIONS BEFORE USING (THIS FURNISHING). DANGER - To reduce the risk of electric shock: 1. Always unplug this furnishing from the electrical outlet before cleaning or servicing WARNING - To reduce the risk of burns, fire, electric shock, or injury to persons: 1.
  • Page 3 • eFloat GO 2.0 (3-leg) - Worksurfaces must be rectangular and at least 0.75” (20mm)thick, Worksurface Width and Depth Actual A. 46”-70” (Main Worksurface Width) by B. 46”-70” Return Width C. 23” - 41” -Do not exceed maximum load including weight of worksurface of 250lbs (113kg) •...

  • Page 4: Before Getting Started

    • After assembly, the table will need to have an initial set up/reset performed before table can be used. Tools Required Power Drill with Philips Driver bit Measuring Tape Philips Head Screw Driver Parts Included eFloat Go 2.0 - 2 leg kit (2) Lifting Column (2) Left Beam (2) Wing Bracket (2) Feet T-Leg...
  • Page 5 (4) M6 x 12mm (2) ST4.2 x 19mm Pan Head (1) 4mm Allen Key Flat Head Screws Wood Screws (Packaged Separately) Parts Included eFloat Go 2.0 -Three Leg Kit (2) 700mm (1) Lifting Column (1) Left Beam (1) Right Beam (1) Wing Bracket...
  • Page 6 Parts Included when table is configured with Humanscale Worksurfaces Main Worksurface Return Worksurface (2) Mending Plate Includes (8) N10 x 0.625” Wood Screw (PACKAGED SEPARATELY WITH RETURN WORKSURFACE)
  • Page 7 efloat GO -Three Leg Assembly Instructions Determine the orientation you would like for your desk. As you are building this upside down remember that the return worksurface needs to go on the opposite side to which you want it. Please note that the 3-Leg base is built upon, and includes, all components for a fully functional 2-Leg base.
  • Page 8 Align each Beam with side of Lifting Column 1 (2a). Secure using (2) M6 x 10mm Button Head Screws per Beam (2b). Tighten using the 4mm Allen Key (2c) Align each Beam with side of Lifting Column 1 (2d). Secure using (2) M6 x 10mm Button Head Screws per Beam (12e).
  • Page 9 Lower Wing Bracket onto top of Lifting Column (3a). Secure using (2) M6 x 12mm Flat Head Screws (3b). Tighten using the 4mm Allen Key (3c). Lower Short Wing Bracket onto top of Lifting Column (3d). Secure using (2) M6 x 12mm Flat Head Screws (3e).
  • Page 10 Using the 4mm Allen Key, loosen the existing Button Head Screws and Set Screws on each Beam (4a). Position both Connecting Rods between each set of Beams and slide the Connecting Rods into each end of the Beam (4b). Note: Install the lifting Column with the glide already installed.
  • Page 11 Locate the other Lifting Column assemby. Using the 4mm Allen Key, loosen the existing Button Head Screws on each Beam (6a). Position both Connecting Rods between each set of Beams and slide the Connecting Rods into each end of the Beam (6b). Using the 4mm Allen Key, loosen the existing Button Head Screws on Auxiliary Girder (7a).
  • Page 12 Place Foot onto the second Lifting Column 1 Leg (8a). Secure the Foot to the Leg using the (4) M6 X 30mm Button Head Screws (8b) and tighten using the 4mm Allen Key (8c). Place your Worksurfaces upside down on a protective surface. Place the 3-Leg section onto Worksuface first (9a).
  • Page 13 Adjust the width and position the Frame on the Worksurface per the following sections.
  • Page 14 Align the legs to the following pilot holes highlighted below. Note: Only the four outer corner pilot holes are included for alignment. Worksurfaces come with different pilot hole options depending on the size ordered. Legend NeatTech(29” Deep Worksurfaces only) eFloat Go 2.0 3-Leg Base Keyboard Tray 46” Wide Worksurfaces 1” 52-70” Wide Worksurfaces...
  • Page 15 52-70” Wide Worksurfaces 2”...
  • Page 16 B - Your Own Worksurface If using your own top, locate the Table Frame using the measurements listed below. Worksurface Depth T-Leg 23” 8.75” 24” 9.25” 2” 29” 11.75” For worksurfaces wider than 76” , set 0” 12.25” frame to max width of 70” . Worksurfaces between Position frame by ensuring the foot is centered 23”- 30”...
  • Page 17 Once the Frames are adjusted to the width of the Worksurfaces secure the width of the Frames by tightening the existing (16) M6x 10 Machine Screws using the 4mm Allen Key.
  • Page 18 ST4.2 x 19mm Pan Head Wood Screws along the front edge of worksurface (13a). If using a Humanscale Universal Worksurface, pilot holes are positioned on the left/right hand side of the worksurface in our recommended location(s). Place Control Box in your desired location using...
  • Page 19 Position Mending Plates as shown (14a) and secure using the provided (8) N10 x 0.625” Wood Screws per Mending Plate (14b). Place Regulatory Labels as shown.
  • Page 20 Plug the Power Cord into the Control Box (16a). Plug the HS from Handset and the DC from Handset Cords into the Control Box (16b). Plug all three ends of Cords from each Lifting Columns into the coorosponding ports located in the Control Box (16c). If the Lifting Column Cord is not long enough, use the Extension Cord to reach the Hand Switch.

  • Page 21: Hand Switch

    Hand Switch Programmable Front Vew LED DISPLAY DOWN THREE SAVE REMIND PROGRAMMABLE POSITIONS Side Vew USB CHARGING MODULE Attention: Please make sure that there are no obstructions during the ascending and descending process of the desk, and all cables are long enough for the desk to go up and down. Advice: Preset the most comfortable height for you to sit as”...

  • Page 22: Setting Memory Function

    Setting Memory Function: a) Short press button "A" to activate the function. The LED display shows “ “ or “ “. Press and hold the "A" button for three seconds to turn o the reminder function. The screen shows “ “...

  • Page 23: Troubleshooting

    Troubleshooting The following tips will help you detected and eliminate the common fault and error. If the fault you met is not listed below, please contact with your supplier. Only the manufacturer and professionals are capable for investigating and correcting those fault and error. Error Method Table does not move...

  • Page 24: Technical Data

    Technical Data 3 Leg Extension Kit Power 100-240VAC, 50/60Hz, 250W Maximum input current 2.5A Stand by power consumption, primarily <1.5W Operating Temperature 0 - 40˚C Height Range (Standard Range) 27 .6” – 46.9” (Stroke=19.3’’) Height Range (Extended Stage) Actual 46”-70” by 46”-70” Actual 46”-70”...

  • Page 26: Consignes De Sécurité Importantes

    Consignes de sécurité importantes LORS DE L’UTILISATION D’UN APPAREIL ÉLECTRIQUE, DES PRÉCAUTIONS DE BASE DOIVENT TOUJOURS ÊTRE PRISES, NOTAMMENT LES SUIVANTES : LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER (CE PRODUIT). DANGER - Pour réduire le risque d’électrocution : 1. Débrancher toujours cet appareil de la prise électrique avant de le nettoyer ou de l’entretenir AVERTISSEMENT - Pour réduire les risques de brûlures, d’incendie, d’électrocution ou de blessures : 1.
  • Page 27 • eFloat GO 2.0 (3 pattes) - Les surfaces de travail doivent être rectangulaires et avoir une épaisseur d’au moins 20 mm (0,75 pouces), Largeur et profondeur réelles de la surface de travail A. 46 pouces à 70 pouces (116,8 à 177 ,8 cm) (largeur de la surface de travail principale) par B.

  • Page 28: Avant De Commencer

    être utilisée. Outils nécessaires Perceuse électrique avec embout cruciforme Ruban à mesurer Tournevis cruciforme Pièces incluses eFloat Go 2.0 - Ensemble à 2 pattes (2) Colonne de levage (2) Poutre gauche (2) Support d’aile (2) Patte en T (2) Poutre droite Patte en T (2) 740 mm...
  • Page 29 (1) Clé hexagonale de M6 x 12 mm cylindrique ST4.2 x 19 mm 4 mm (emballé séparément) Pièces incluses eFloat Go 2.0 - Ensemble à 3 pattes (1) Colonne de levage (1) Poutre gauche (1) Poutre droite (1) Support d’aile (2) Tige de connexion 700 mm...
  • Page 30 Pièces incluses lorsque la table est configurée avec des surfaces de travail Humanscale Surface de travail principale Surface de travail (2) Plaque de réparation secondaire Comprend (8) N10 x 0,625 pouces (1,59 cm) Vis à bois (EMBALLÉ SÉPARÉMENT AVEC LA SURFACE DE TRAVAIL...
  • Page 31 efloat GO - 3 pattes Instructions de montage Déterminer l’orientation souhaitée pour le bureau. Comme vous construisez à l’envers, n’oubliez pas que l’endos de la surface de travail doit être placée du côté opposé à celui où vous la voulez. Veuillez noter que la base à...
  • Page 32 Aligner chaque poutre sur le côté de la colonne de levage 1 (2a). Fixer à l’aide de (2) vis à tête ronde M6 x 10 mm par poutre (2b). Serrer à l’aide de la clé hexagonale de 4 mm (2c). Aligner chaque poutre avec le côté de la colonne de levage 1 (2d). Fixer à l’aide de (2) vis à tête ronde M6 x 10 mm par poutre (12e).
  • Page 33 Abaisser le support d’aile sur le haut de la colonne de levage (3a). Fixer à l’aide de (2) vis à tête plate M6 x 12 mm (3 b). Serrer à l’aide de la clé hexagonale de 4 mm (3c). Abaisser le support à ailettes court sur le haut de la colonne de levage (3d). Fixer à l’aide de (2) vis à...
  • Page 34 À l’aide de la clé hexagonale de 4 mm, desserer les vis à tête ronde existantes et installer la vis sur chaque poutre (4a). Positionner les deux tiges de connexion entre chaque paire de poutres et glisser les tiges de connexion dans chaque extrémité de la poutre (4b). Remarque : Installez la colonne de levage avec le glissement déjà...
  • Page 35 Localiser l’autre assemblage de la colonne de levage. À l’aide de la clé hexagonale de 4 mm, desserer les vis à tête ronde existantes sur chaque poutre (6a). Positionner les deux tiges de connexion entre chaque jeu de poutres et faire glisser les tiges de connexion dans chaque extrémité de la poutre (6b). À...
  • Page 36 Placer le pied sur la patte deux de la colonne de levage (8a). Fixer le pied à la patte à l’aide des (4) vis à tête ronde M6 X 30 mm (8b) et serrer à l’aide de la clé hexagonale de 4 mm (8c). Placer votre surface de travail à...
  • Page 37 Régler la largeur et positionner le cadre sur la surface de travail conformément aux sections suivantes.
  • Page 38 Légende NeatTech (Surface de travail d'une profondeur eFloat Go 2.0 avec base à 3 pattes de 29 po (74 cm) seulement Plateau de clavier Surfaces de travail d'une largeur de 46 po (116,8 cm) 1”...
  • Page 39 Surfaces de travail d'une largeur de 52 à 70 po (132 à 177,8 cm) 2”...
  • Page 40 B - Votre propre surface de travail Si vous utilisez votre propre plateau, localisez le cadre de la table à l’aide des mesures indiquées ci-dessous. Profondeur de la surface de travail Patte en T 23 po (58,4 cm) 8,75 po (22,2 cm) 2 po (5,08 cm) 24 po (61 cm) 9,25 po (23,5 cm)
  • Page 41 Une fois que les cadres sont ajustés à la largeur des surfaces de travail, fixer la largeur des cadres en serrant les (16) vis à métaux M6x 10 existantes à l’aide de la clé hexagonale de 4 mm.
  • Page 42 4,2 x 19 mm fournies le long du bord avant de la surface de travail (13a). Si une surface de travail universelle Humanscale est utilisée, les avant-trous sont placés sur les côtés gauche et droit de la surface de travail à l’emplacement recommandé. Placer le boîtier de contrôle à l’endroit...
  • Page 43 Positionner les plaques de réparation comme indiqué (14a) et les fixer à l’aide des (8) vis à bois N10 x 0,625 pouces (1,59 cm) par plaque de réparation (14b). Placer les étiquettes réglementaires comme indiqué.
  • Page 44 Brancher le cordon d’alimentation dans le boîtier de contrôle (16a). Brancher le cordon HS du combiné et le cordon DC du combiné dans le boîtier de contrôle (16b). Brancher les trois extrémités des cordons de chaque colonne de levage dans les ports correspondants situés dans le boîtier de commande (16c). Si le cordon de la colonne de levage n’est pas assez long, utiliser la rallonge pour atteindre la manette.

  • Page 45: Vue Avant

    Interrupteur à main Programmable Vue avant AFFICHAGE À DEL HAUT TROIS SAUVEGARDE RAPPEL PROGRAMMABLE POSITIONS Vue de côté MODULE DE CHARGEMENT USB Attention : Veiller à ce qu’il n’y ait pas d’obstacle lors de la montée et de la descente du bureau, et que tous les câbles soient suffisamment longs pour que le bureau puisse monter et descendre.
  • Page 46 Définition de la fonction de mémoire: a) Appuyer brièvement sur le bouton « A » pour activer la fonction. L ’a chage à DEL indiquera « » ou « ». Appuyer sur le bouton « A » et le maintenir enfoncé pendant 3 secondes pour désactiver la fonction de rappel.

  • Page 47: Dépannage

    Dépannage Les conseils suivants vous aideront à détecter et à régler les problèmes les plus courants. Si le défaut rencontré ne figure pas dans la liste ci-dessous, veuillez contacter votre fournisseur. Seuls le fabricant et les professionnels sont en mesure de rechercher et de corriger ces défauts et problèmes. Problème Méthode La table ne bouge pas...

  • Page 48: Données Techniques

    Données techniques Ensemble d’extension à 3 pattes Puissance 100 à 240 VAC, 50/60 Hz, 250 W Courant d’entrée maximal 2,5 A Consommation d’énergie lorsque n’est pas en <1,5 W utilisation, principalement Température de fonctionnement 0 à 40 °C 27 ,6 po à 46,9 po (70 cm à 119,1 cm) (Course=19,3 Gamme de hauteurs (gamme standard) po [49 cm]) Réel (46 po-70 po par 46 po-70 po) (116,8 cm à...
  • Page 52 For our terms and conditions please go to https://www.humanscale.com/about/legal-information/terms-conditions.cfm © 2023 Humanscale Corporation. The text and artwork are copyrighted materials. All rights reserved. The Humanscale mark and logo are trademarks of Humanscale Corporation and are registered in the United States and certain other countries.
