U-Line DOWNTOWN H-11829 Manual

U-Line DOWNTOWN H-11829 Manual

Breakroom cart
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H-11829
DOWNTOWN COLLECTION
BREAKROOM CART
TOOLS NEEDED
Phillips
Rubber Mallet
Screwdriver
(optional)
1
5
2
A
Cam Lock Pin x 29
F
M3 x 10 mm
Screw x 8
I
Handle x 2
PAGE 1 OF 18
8
6
7
9
4
B
C
Cam Lock x 29
Cam Lock Cap x 29
G
H
Door Plug x 1
J
M4 x 22 mm
Shelf Dowel x 4
Screw x 4
1-800-295-5510
uline.com
Two Person Assembly
Recommended
PARTS
PARTS
3
10
HARDWARE
D
Dowel x 24
Hinge x 4
K
Caster with Brake x 2
Para Español, vea páginas 7-12.
Pour le français, consulter les pages 13-18.
#
DESCRIPTION
1
Top Panel
2
Left Side Panel
3
Right Side Panel
4
Bottom Panel
5
Back Panel
6
Upper Shelf
7
Lower Shelf
8
Top Rail Panel
9
Left Door
10
Right Door
E
M
M4 x 10 mm
Screw x 8
L
Caster x 2
QTY.
1
1
1
1
1
1
1
1
1
1
Door Clasp x 2
ST3.5 x 14 mm
Screw x 16
M
ST3.5 x 14 mm
Screw x 16
1124 IH-11829

Advertisement

loading
Need help?

Need help?

Do you have a question about the DOWNTOWN H-11829 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for U-Line DOWNTOWN H-11829

Summary of Contents for U-Line DOWNTOWN H-11829

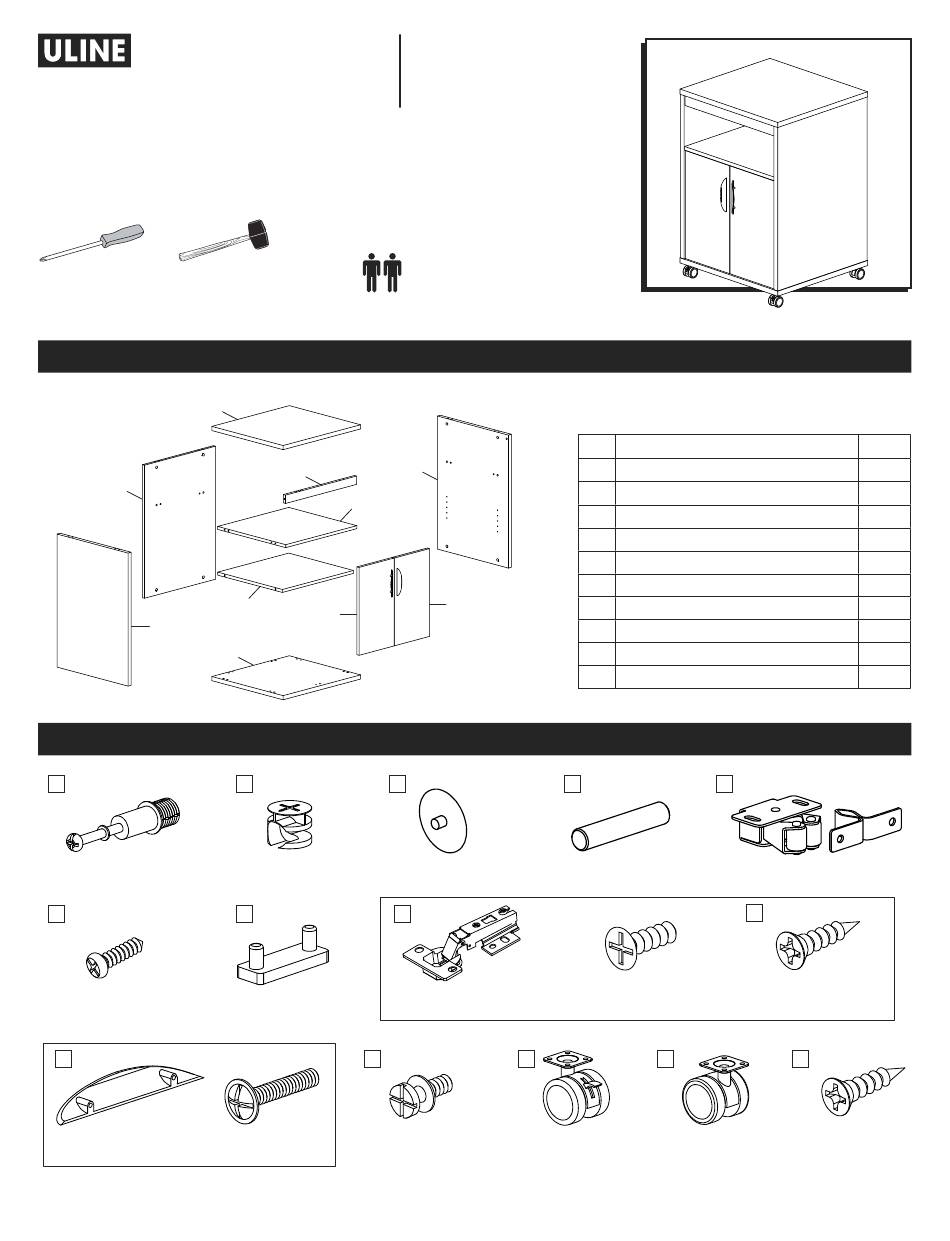

  • Page 1 Para Español, vea páginas 7-12. Pour le français, consulter les pages 13-18. H-11829 1-800-295-5510 uline.com DOWNTOWN COLLECTION BREAKROOM CART TOOLS NEEDED Two Person Assembly Phillips Rubber Mallet Recommended Screwdriver (optional) PARTS PARTS DESCRIPTION QTY. Top Panel Left Side Panel Right Side Panel Bottom Panel Back Panel Upper Shelf...
