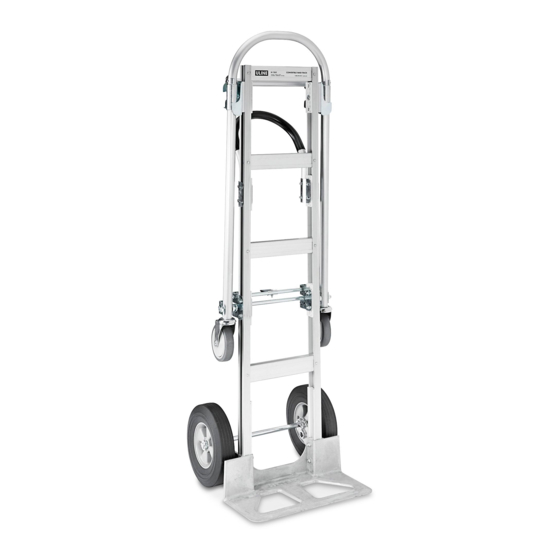

H-1363
CONVERTIBLE SR
ALUMINUM HAND TRUCK
WITH SOLID RUBBER WHEELS
TOOLS NEEDED
10mm Wrench
Pliers
2
3
8
15
7
9
16
14
10
PAGE 1 OF 6
1-800-295-5510
uline.com
13mm Wrench
Hammer
4
5
6
12
12
13
14
11
9
17

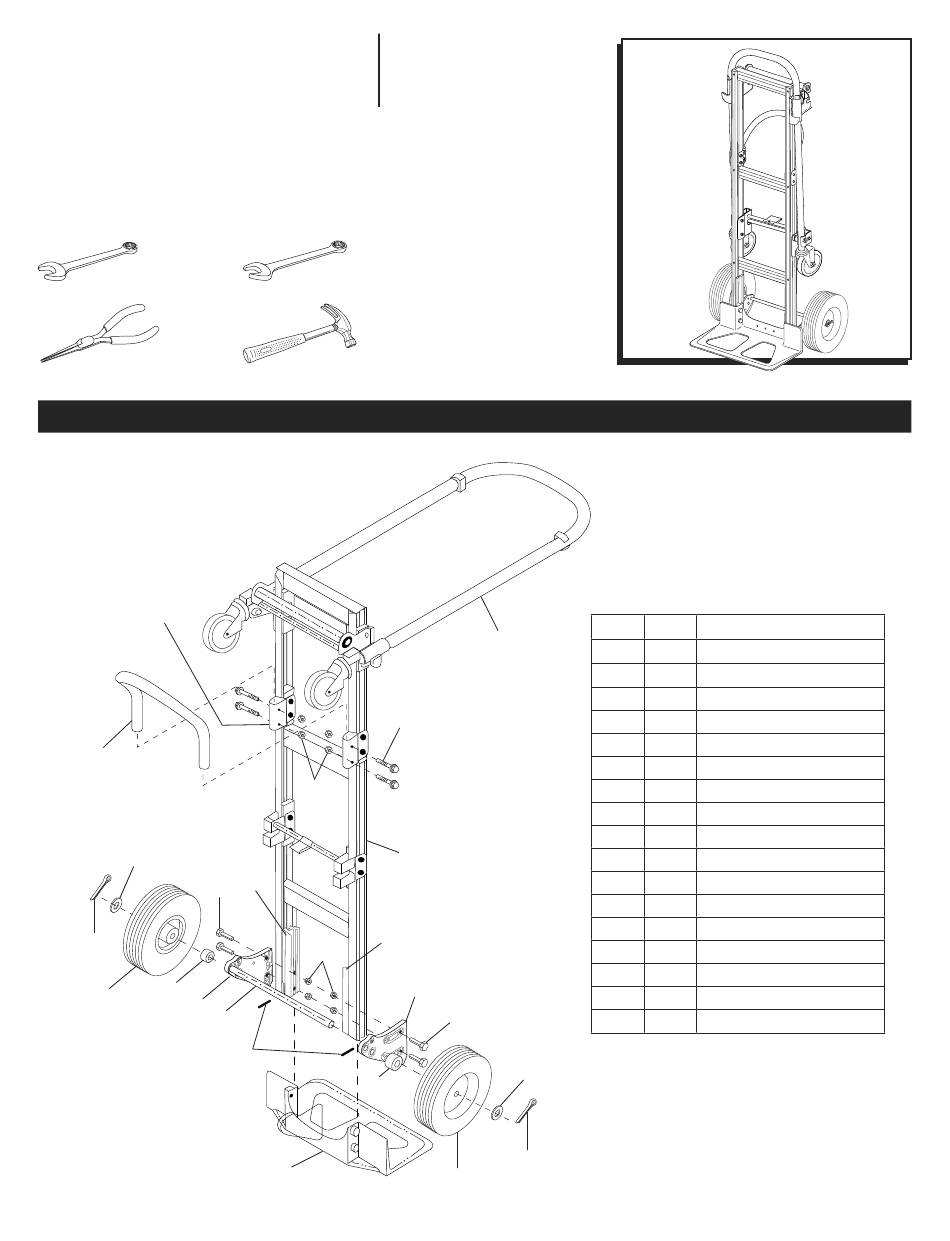

PARTS
REF.
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
15
17
8
7
16
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
QTY.
DESCRIPTION
1
Extended Handle
2
Handle Bracket
1
Handle
4
6mm Hex Washer Head Bolt
4
6mm Locknut
1
Frame
2
Cotter Pin
2
Washer
2
Spacer
1
Axle
2
Round Pin
2
Frame Reinforcement
4
8mm Locknut
2
Axle Support
4
8mm Bolt
2
Wheel
1
Nose Plate
0416 IH-1363
Advertisement
Table of Contents
Related Manuals for U-Line H-1363
Summary of Contents for U-Line H-1363
- Page 1 Para Español, vea páginas 3-4. Pour le français, consulter les pages 5-6. π H-1363 1-800-295-5510 uline.com CONVERTIBLE SR ALUMINUM HAND TRUCK WITH SOLID RUBBER WHEELS TOOLS NEEDED 10mm Wrench 13mm Wrench Pliers Hammer PARTS REF. QTY. DESCRIPTION Extended Handle Handle Bracket...
- Page 2 ASSEMBLY NOTE: Do not use air or power tools. ATTACH HANDLE Slide handle into the handle brackets on the back side of the frame. Align holes in handle and brackets. If handle won't slide in, loosen bracket bolts. Insert four hex washer head bolts through brackets and handle and secure with locknuts.
- Page 3 π H-1363 800-295-5510 uline.mx DIABLITO DE ALUMINIO CONVERTIBLE SR CON LLANTAS DE CAUCHO SÓLIDO HERRAMIENTAS NECESARIAS Llave de 10 mm Llave de 13 mm Pinzas Martillo PARTES REF. CANT. DESCRIPCIÓN Asa Extendida Soporte para Asa Perno de Cabeza Hexagonal con Rondana de 6 mm Contratuerca de 6 mm Armazón...
- Page 4 ENSAMBLE NOTA: No use herramientas eléctricas ni neumáticas. FIJE EL ASA Deslice el asa para encajarla en los soportes para el asa de la parte posterior del armazón. Alinee los orificios en el asa y los soportes. Si no puede insertar el asa, apriete los pernos del soporte.
- Page 5 π H-1363 1-800-295-5510 uline.ca DIABLE DE MANUTENTION GRAND FORMAT TRANSFORMABLE EN ALUMINIUM AVEC ROUES PLEINES EN CAOUTCHOUC OUTILS REQUIS Clé de 10 mm Clé de 13 mm Pinces Marteau PIÈCES QTÉ DESCRIPTION Poignée allongée Support de poignée Poignée Boulon à tête hexagonale à...
- Page 6 MONTAGE REMARQUE : N'utilisez pas d'outils pneumatiques ou électriques. FIXATION DE LA POIGNÉE 1. Glissez la poignée dans les supports de poignée se trouvant sur la face arrière du cadre. Insérez la poignée dans les trous des supports. Si la poignée ne veut pas glisser, desserrez les boulons des supports.
