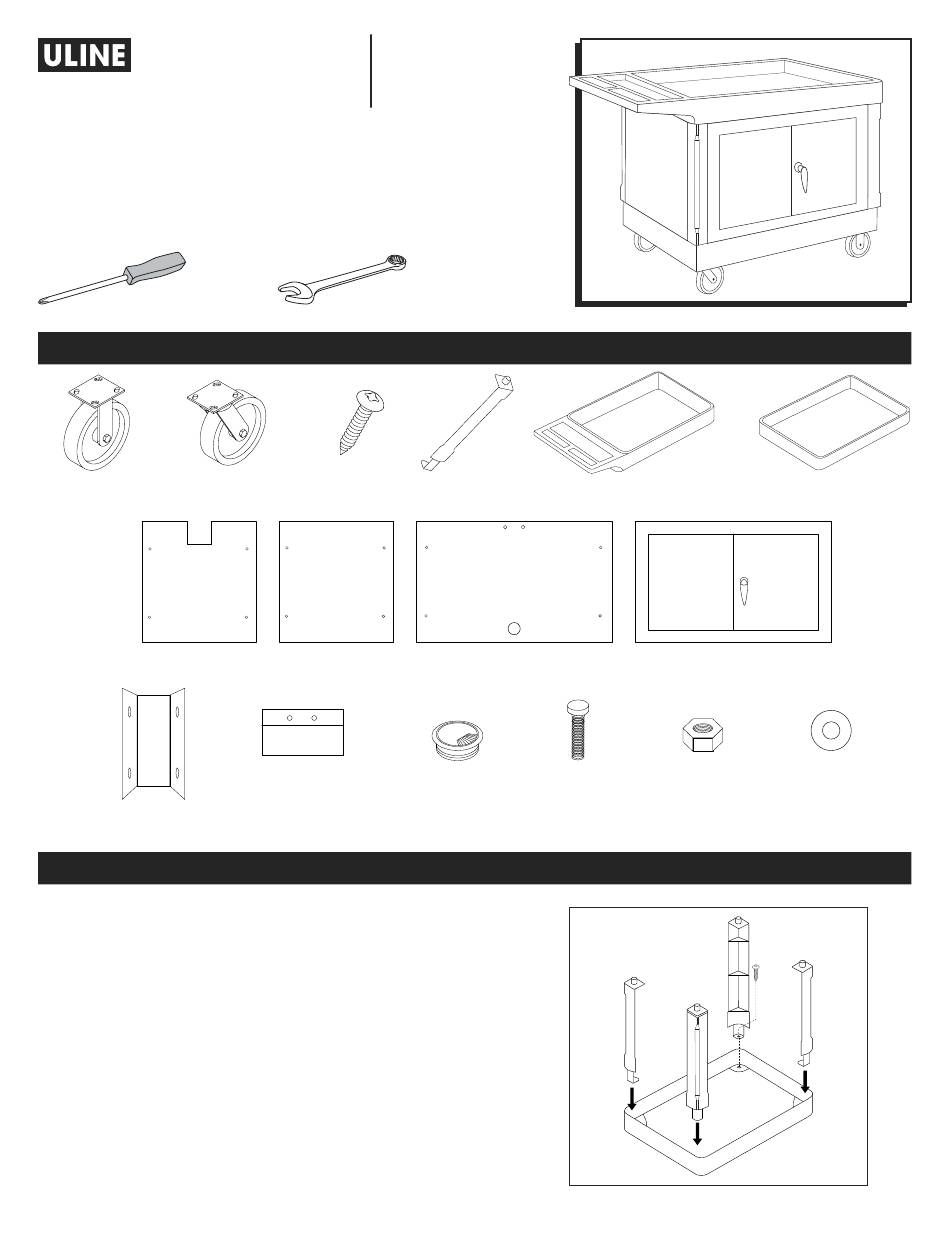

H-8314, H-8315, H-8316
H-11902, H-11903
UTILITY CART
WITH CABINET
TOOLS NEEDED
Phillips Screwdriver
Rigid Caster x 2
Swivel Caster x 2
Left Side
Panel x 1
Corner Bracket x 4
1.
Screw supports into the top of the bottom shelf using
four screws. (See Figure 1)
PAGE 1 OF 9
1-800-295-5510
uline.com
7 mm Wrench
PARTS
Support x 4
Screw x 24
Right Side
Panel x 1
Back Panel
Plastic Grommet x 1
Flange x 1
ASSEMBLY INSTRUCTIONS
Top Shelf x 1
Back Panel x 1
Bolt x 18
Figure 1
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Bottom Shelf x 1
Cabinet Door and
Frame Set x 1
Nut x 18
Washer x 16
(For H-8315)
1224 IH-8314
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line H-8316
Summary of Contents for U-Line H-8316
- Page 1 Para Español, vea páginas 4-6. Pour le français, consulter les pages 7-9. H-8314, H-8315, H-8316 1-800-295-5510 H-11902, H-11903 uline.com UTILITY CART WITH CABINET TOOLS NEEDED Phillips Screwdriver 7 mm Wrench PARTS Support x 4 Top Shelf x 1 Bottom Shelf x 1...
- Page 2 ASSEMBLY INSTRUCTIONS CONTINUED NOTE: If adding cabinet panels (Uline model 4. Attach cabinet door and frame set to cart by # H-8316) to an assembled cart, remove top of attaching corner brackets to cabinet door and frame cart to install panels.
- Page 3 ASSEMBLY INSTRUCTIONS CONTINUED 6. Flip cart onto side. Screw the casters into the NOTE: Swivel casters can be installed at either underside of the bottom shelf using 16 screws. end of the cart. It is recommended that rigid (See Figure 6) casters be installed at the front of the cart and swivel casters at the rear.
- Page 4 H-8314, H-8315, H-8316 800-295-5510 H-11902, H-11903 uline.mx CARRITO UTILITARIO CON GABINETE HERRAMIENTAS NECESARIAS Llave de 7 mm Desarmador de Cruz PARTES 4 Soportes 1 Repisa Superior 1 Repisa Inferior 2 Ruedas Rígidas 2 Ruedas 24 Tornillos Giratorias 1 Panel 1 Panel 1 Panel Posterior 1 Set de Puerta y Armazón...
- Page 5 NOTA: En caso de agregar paneles de 4. Fije el set de la puerta y armazón del gabinete gabinete (modelo Uline # H-8316) a un carrito uniendo los soportes de esquina al set de la puerta ensamblado, retire la repisa superior para y armazón y a los paneles laterales.
- Page 6 CONTINUACIÓN DE INSTRUCCIONES DE ENSAMBLE 6. Voltee el carrito de lado. Atornille las ruedas en NOTA: Las ruedas giratorias pueden instalarse en la parte inferior de la repisa superior utilizando 16 cualquier extremo del carrito. Se recomienda tornillos. (Vea Diagrama 6) que las ruedas rígidas se instalen al frente del carrito y las ruedas giratorias en la parte posterior.
- Page 7 H-8314, H-8315, H-8316 1 800 295-5510 H-11902, H-11903 uline.ca CHARIOT UTILITAIRE AVEC ARMOIRE OUTILS REQUIS Clé de 7 mm Tournevis cruciforme PIÈCES Support x 4 Tablette Tablette Roulette fixe x 2 Roulette Vis x 24 supérieure x 1 inférieure x 1 pivotante x 2 Panneau latéral...
- Page 8 INSTRUCTIONS DE MONTAGE SUITE REMARQUE : En cas d'ajout de panneaux 4. Joignez l'ensemble cadre et porte de l'armoire d'armoire (nº de modèle Uline H-8316) à un au chariot en fixant les supports en cornière à chariot assemblé, retirez le dessus du chariot l'ensemble, puis aux panneaux latéraux.
- Page 9 INSTRUCTIONS DE MONTAGE SUITE 6. Faites basculer le chariot sur le côté. Vissez les REMARQUE : Les roulettes pivotantes peuvent roulettes dans le dessous de la tablette inférieure à être installées sur l'une ou l'autre extrémité du l'aide de 16 vis. (Voir Figure 6) chariot.
