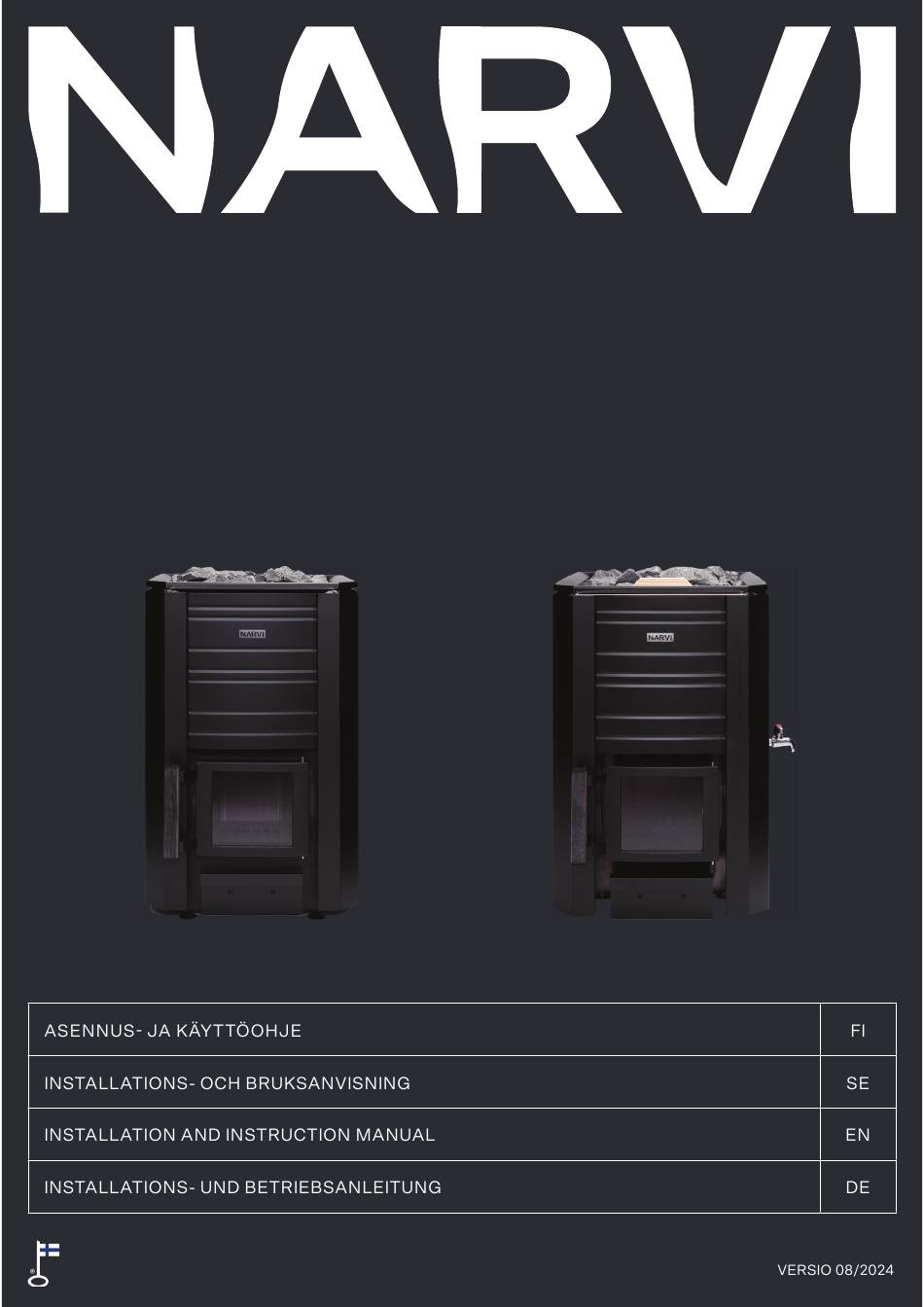

  • Page 1 Narvi Black 16 / 20 / 24 / 20 VS...
  • Page 4 Lue opas huolellisesti ennen kiukaan asennusta ja käyttöä sekä säilytä se myöhempää tarvetta varten. Tuotetta saa käyttää vain saunan kiukaana ja saunan lämmittämiseen. 1. JOHDANTO Noudata käyttöohjeita! 1.1 KIUKAAN ASENNUSTIEDOT...
  • Page 5 2. HUOMIOITAVAA ENNEN 2.3 SUOJAETÄISYYDET KIUKAAN ASENTAMISTA 2.3.1 PALAVA AINEINEN RAKENNE 2.1 SAUNATILA Palava-aineisen lattian suojaus 2.2 PERUSTUS Betonilattia Palava-aineinen- tai laatoitettu lattia, lattialämmitys...
  • Page 6 2.3.2 PALAMATON RAKENNE 2.5 ILMANVAIHTO 2.4 SAVUHORMI...

  • Page 7: Korkeuden Säätö

    3. KIUKAAN ASENNUS JA ESILÄMMITYS palokaasut syttyvät hormissa. 3.1 ESILÄMMITYS Esilämmitys tulee tehdä ulkona (palamattomalla alustalla) vesisäiliö on täynnä puhdasta vettä 3.2 KORKEUDEN SÄÄTÖ 3.3 LIITTÄMINEN SAVUHORMIIN Jos hormiliitos vuotaa, vaarana voi olla, että kiukaan tuottamat...
  • Page 8 3.4 LUUKUN ASENNUS JA AUKEAMISSUUN NAN VAIHTO 3.6 KIUASKIVET Suurimmat kivet ladotaan kivitilan pohjalle ja näiden päälle tulevat kerrokset riittävän harvaan, jotta ilma pääsee kiertämään kivien välistä. 3.5 HANAN ASENNUS, VESISÄILIÖLLISET Kiukaalle suositellun MALLIT 20 VS kivimäärän näet kohdasta 1.1.
  • Page 9 3.7 TAKKAMALLISEN KIUKAAN ASENNUS Lattian suojaus kiukaan edessä...

  • Page 10: Saunan Lämmitys

    4. KIUKAAN KÄYTTÖ 4.1 POLTTOAINE halkaisija on n. 5 cm, pituus n. 33 cm ja paino n. 0,5 kg. 4.2 LÄMMITYS SAUNAN LÄMMITYS...
  • Page 11 Ensimmäisillä kerroilla saunan lämmitys on hyvä tehdä taulukossa annettuja arvoja pienemmillä puumäärillä oikean saunomislämpötilan löytämiseksi. Taulukossa ilmoitettua poltetun puun maksimimäärää tunnissa (max kg/h) ei saa ylittää. 4.3 LÖYLYVESI Ota huomioon, että kiuas ja sen osat kuu- menevat, kun kiuasta lämmitetään. Käytä aina suojakäsinettä...

  • Page 12: Käytöstä Poistaminen

    4.5 KIUKAAN HOITO 4.6 KÄYTÖSTÄ POISTAMINEN 5. NOKIPALO...
  • Page 13 6. YLEISIMMÄT KYSYMYKSET 7. TAKUU Kiuas ”vetää” huonosti? Narvi Black kiukailla on kuluttajansuojalain edellyttämä kahden vuoden takuu. Takuu kattaa normaalin perhekäytön silloin kun käyttö, asennus ja huolto ovat kiukaan ohjeistuksen mukaisia. Sauna ei lämpene kunnolla? Kiuas tuottaa hajua?
  • Page 14 Läs noggrant igenom dessa anvisningar innan du monterar och använder bastuug- nen för första gången och spara de för senare bruk. Produkten är avsedd för an- vändning endast som en bastuugn och för uppvärmning av bastun. 1. INLEDNING Följ instruktionerna! 1.1 INSTALLATIONSDATA FÖR AGGREGAT...
  • Page 15 2. INNAN MONTERING AV BASTUUGNEN 2.3 SÄKERHETSAVSTÅND 2.1 BASTURUMMET 2.3.1 KONSTRUKTION AV ANTÄNDLIGT MA TERIAL Att skydda golv av antändligt material 2.2 UNDERLAGSYTA Betonggolv Golv av antändligt material eller klinkergolv med golvvärme...
  • Page 16 2.5 VENTILATION 2.3.2 ICKE ANTÄNDLIG KONSTRUKTION 2.4 SKORSTEN...
  • Page 17 3. BASTUUGNENS MONTERING OCH FÖRUPPVÄRMNING 3.1 FÖRUPPVÄRMNING Läckande rökrörs- anslutningar medför risk att förbränningsga- Föruppvärmning måste serna som uppstår i eldstaden självantänds i utföras (på ett icke antändligt underlag) rökröret. utomhus, behållaren är fylld med rent vatten. 3.2 HÖJDJUSTERING 3.3 ANSLUTNING TILL SKORSTENEN...
  • Page 18 3.4 MONTERING AV LUCKA OCH ÄNDRING AV LUCKHÄNGNING 3.6 BASTUSTENAR Större stenar läggs längst ner i stenutrymmet, med övriga stenar ovanpå så att det finns tillräckligt med luftutrymme mellan stenarna. 3.5 MONTERING AV TAPPKRANEN PÅ MO DELLER MED VATTENBEHÅLLARE 20VS Stenmängd per bastuugn framgår av punkt 1.1...
  • Page 19 3.7 MONTERING AV EN BRASKAMIN Golvskydd framför bastuugnen...
  • Page 20 4. ANVÄNDNING AV BASTUUGNEN 4.1 ELDNINGSMATERIAL en diameter på ca 5 cm, längd på ca 33 cm och vikt på ca 0,5 kg. 4.2 ELDNING Vid första eldningstillfällen rekommen- deras att använda en mindre mängd ved än de värden som anges i tabellen för att uppnå önskad temperatur.
  • Page 21 ELDNING 4.3 VATTEN FÖR BADKASTNING 4.4 URASKNING...
  • Page 22 4.5 UNDERHÅLL AV BASTUUGNEN 4.6 KASSERING...
  • Page 23 5. SOTBRAND 7. GARANTI Narvi Black bastuugnar har två års garanti i enlighet med konsumentskyddslagen. Garantin omfattar sedvanligt familjebruk, om bastuugnen används, monteras och underhålls i enlighet med angivna instruktioner. 6. OFTA FÖREKOMMANDE FRÅGOR Dåligt drag i bastuugnen Bastun värms inte upp ordentligt...
  • Page 24 Please read the manual carefully before you start installing and using it and keep the manual for future reference. The products are meant only to be used as a sauna heater and for heating the sauna. 1. INTRODUCTION Follow the instructions! 2.

  • Page 25: Safety Clearances

    2.3 SAFETY CLEARANCES 2.1 STEAM ROOM 2.3.1 STRUCTURE MADE OF COMBUSTIBLE MATERIALS 2.2 SUBSTRATE Protecting a floor made of combustible material Concrete floor Floor made of combustible material or a tiled floor, underfloor, underfloor heating...

  • Page 26: Smoke Flue

    2.3.2 NON COMBUSTIBLE STRUCTURE 2.5 VENTILATION 2.4 SMOKE FLUE...
  • Page 27 3.3 CONNECTION WITH THE SMOKE FLUE 3. INSTALLATION AND PREHEATING OF THE SAUNA HEATER 3.1 PREHEATING Preheating shall be carried out (on a non-combustible surface) outside, 3.2 REGULATION OF THE HEIGHT...

  • Page 28: Sauna Heater Stones

    3.5 INSTALLATION OF THE FAUCET, MOD ELS WITH A WATER TANK 20 WT 3.4 INSTALLATION OF A DOOR AND CHANG ING OF THE OPENING DIRECTION OF THE DOOR 3.6 SAUNA HEATER STONES Bigger stones are placed in the bottom of the stone compartment and the rest are piled sparsely so that air can move freely between the stones.
  • Page 29 The recommended quantity of stones in the sauna heater is shown in clause 1.1. Protection of the floor in front of the sauna 3.7 INSTALLATION OF A THROUGH WALL heater HEATER...
  • Page 30 4. USING THE SAUNA HEATER 4.1 FIREWOOD 4.2 HEATING HEATING OF THE SAUNA...
  • Page 31 During first times we recommend using less firewood for achieving the desired temperature than the values presented in the table. Maximum quantity of firewood per hour (max. kg/h) indicated in the table must not be exceeded. Do not forget that the sauna heater and its part become very hot during heating.

  • Page 32: Removing The Ashes

    4.4 REMOVING THE ASHES 4.5 MAINTENANCE OF THE SAUNA HEATER 4.6 DISPOSAL...

  • Page 33: Warranty

    5. SOOT FIRE 7. WARRANTY 6. FREQUENTLY ASKED QUESTIONS The sauna heater is drafting poorly The sauna does not heat up properly The sauna heater smells...
  • Page 34 Zur besten Ausnutzung der Möglichkeiten des Saunaofens lesen Sie die Anleitung vor der Installation. Der Artikel ist nur zur Verwendung als Saunaofen und zum Heizen der Sauna vorgesehen. 1. EINFÜHRUNG Folgen Sie den Anweisungen! 1.1 INFORMATIONEN ZUM AUFBAU VON ÖFEN...
  • Page 35 2. VOR DER INSTALLATION DES SAUNA Betonfussboden OFENS Fußboden aus entflammbarem material oder fliesenfußboden und fußbodenheizung 2.1 SAUNARAUM 2.3 SCHUTZABSTÄNDE 2.3.1 KONSTRUKTION AUS ENTFLAMMBA REM MATERIAL 2.2 UNTERLAGE...
  • Page 36 Schützen eines Fußbodens aus entflamm- barem Material 2.5 LÜFTUNG 2.3.2 NICHT ENTFLAMMBARE KONSTRUK TION 2.4 SCHORNSTEIN...
  • Page 37 3. INSTALLATION UND VORHEIZEN DES SAUNAOFENS 3.1 VORHEIZEN der Tank mit sauberem Wasser gefüllt ist. 3.2 REGULIERUNG DER HÖHE Das Vorheizen muss auf (einer nicht entflammbaren Unterlage) im Freien vorgenommen werden 3.3 ANSCHLIESSEN AN DEN SCHORNSTEIN...
  • Page 38 Wenn eine Zugverbindung undicht ist, kann es vorkommen, dass sich die im Saunaofen ent- stehenden Verbrennungsgase im Feuerkanal entzünden. 3.4 ANBRINGEN DER TÜR UND ÄNDERN DER ÖFFNUNGSRICHTUNG...
  • Page 39 ausreichend locker, so dass sich Luft durch die Steine bewegen kann. Die empfohlene Steinmenge des Saunaofens ist in Punkt 1.1 angeführt. 3.5 INSTALLATION DES HAHNS, MODELLE MIT WASSERTANK 20WT 3.6 SAUNASTEINE Größere Steine werden auf den Boden des Steinraums gesetzt und auf diese die übrigen Steine,...
  • Page 40 3.7 INSTALLATION EINES AUSSENBEFEUER TER SAUNAOFEN Schutz des Bodens vor dem Saunaofen...
  • Page 41 4. BETRIEB DES SAUNAOFENS 4.1 HEIZMATERIAL mit einer Länge von etwa 33 cm, die etwa 0,5 kg schwer sind. 4.2 HEIZEN...
  • Page 42 Beachten Sie, dass sich der Saunaofen und dessen Teile während des Heizens erhitzen. Verwenden Sie immer Handschuhe oder andere Schutzhandschuhe, wenn Sie mit den Teilen des Ofens in Berührung kommen. Bewegen Sie sich in der Sauna vorsichtig, weil der Fußboden und die Saunabank rutschig sein können.
  • Page 43 4.4 ENTFERNUNG VON ASCHE 4.5 WARTUNG DES SAUNAOFENS 4.3 AUFGUSSWASSER Qualitätsanforderungen an Nutzwasser;...

  • Page 44: Garantie

    Die Sauna wird nicht richtig warm 4.6 AUSSERBETRIEBSETZUNG Der Saunaofen riecht 5. ASCHEBRAND 7. GARANTIE 6. HÄUFIG GESTELLTE FRAGEN Der Saunaofen zieht schlecht...
  • Page 47 8. CE Narvi Oy Narvi Oy EN 15821:2010 EN 15821:2010 Narvi Black 20 / Narvi Kaamos 20 Narvi Black 16 Fire safety Pass Fire safety Pass Emission of combustible products Emission of combustible products Surface temperature Surface temperature Release of dangerous substances...
