AVERTISSEMENT : risque d'explosion.
N'utilisez pas de motopompe pour pomper de l'essence, des solvants, des diluants ou d'autres liquides inflammables
dont le point d'éclair est inférieur à 100 °F (37,8 °C). Cela pourrait provoquer une explosion, susceptible de provoquer
des blessures, la mort ou des dommages matériels.
Installation/Montage
ATTENTION:
Pas pour un service continu, un service intermit-
tent uniquement.

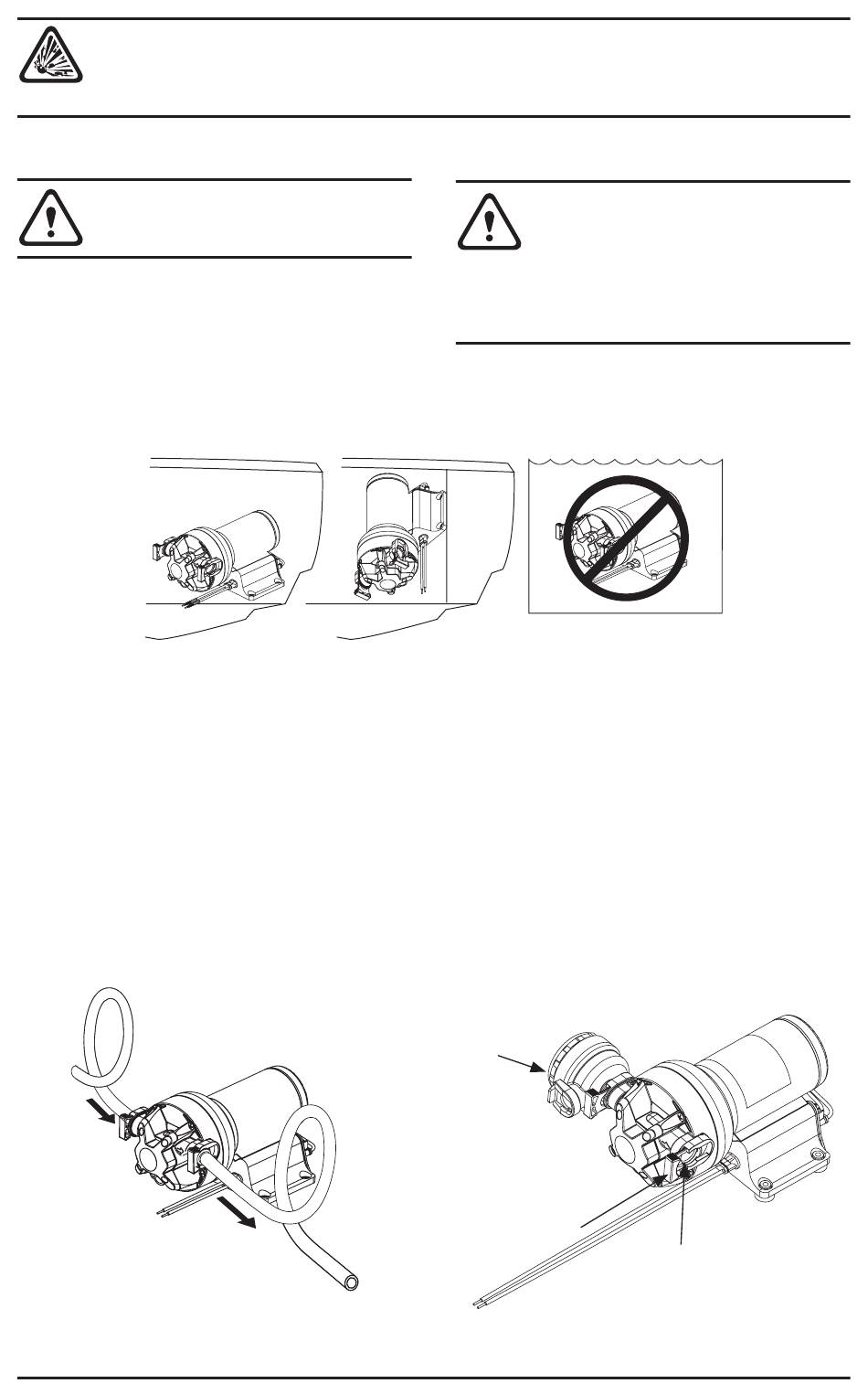

1: Sélectionnez l'emplacement de la pompe. La pompe doit être installée dans un endroit sec et aéré.
2: Connectez les raccords fournis avec la pompe à la plomberie
du récipient. Utilisez un diamètre intérieur de 1/2" (13
mm) ou 3/4" (19 mm). tuyau flexible (de préférence tressé
ou renforcé) pour réduire les vibrations dans le système de
plomberie (Figure 1). Utilisez des colliers de serrage sur les
connecteurs de tuyau cannelés à enfiler.
Important : installez la crépine d'entrée Pumpgard pour
protéger les vannes des débris.
Horizontale
Figure 1.
ATTENTION : Notes d'installation :
Pour éviter les risques d'incendie. Assurez-vous
que la zone où la pompe est installée est isolée
du gaz, des réservoirs de carburant, des faisceaux
de câbles électriques ou des substances
inflammables. Ne pas le faire pourrait entraîner
des blessures, la mort ou des dommages matériels.
Figure 2.
Verticale
REMARQUE : Ne pas immerger
3: Fixez la pompe sur une surface plane. En cas de montage
vertical ; installer avec la tête de pompe vers le bas (Figure
2). Ne serrez pas trop les vis pour permettre aux supports en
caoutchouc d'absorber les vibrations.
4: Installez les raccords d'entrée (A) et de refoulement (B).
Poussez fermement les clips du port (C) vers le moteur pour
verrouiller les raccords en place. (Figure 3)
5:
N'installez pas de réservoir accumulateur avec la pompe
Sensor-Max II. Si un réservoir accumulateur est installé dans
votre système d'eau douce, veuillez éliminer toute pression
d'air en appuyant sur la vanne d'air située sur le dessus du
réservoir accumulateur.
Crépine d'entrée
Pumpgard (A)
Clip de port (C)
8
Figure 3.
Décharge (B)
