VEVOR ZX0201 4T Manual

VEVOR ZX0201 4T Manual

4/10/12t porta power jack
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Technical Support and E-Warranty Certificate www.vevor.com/support

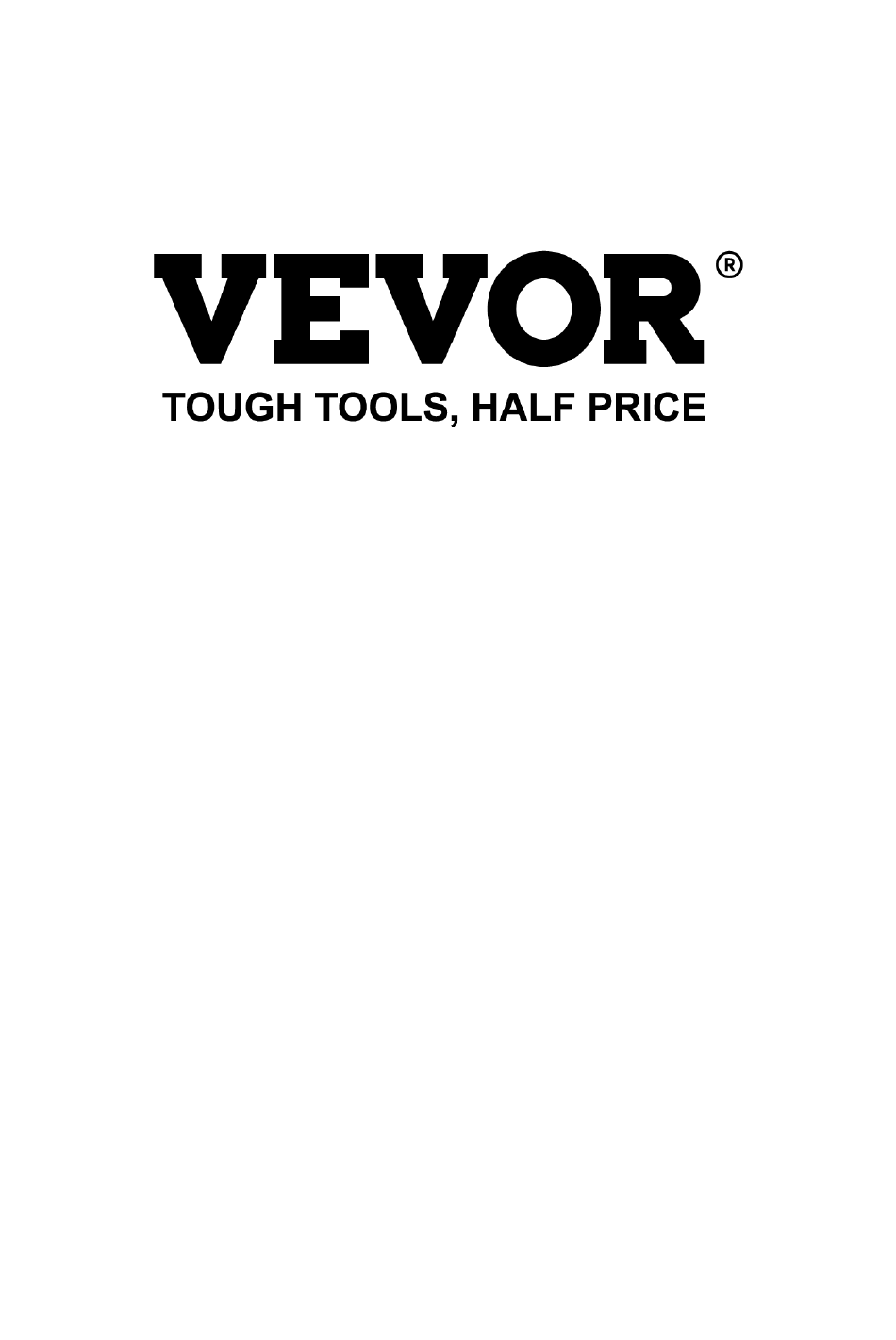

4/10/12T PORTA POWER JACK
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and doses not necessarily mean to
cover all categories of tools offered by us. You are kindly reminded to verify
carefully when you are placing an order with us if you are actually saving half
in comparison with the top major brands.

Advertisement

loading
Need help?

Need help?

Do you have a question about the ZX0201 4T and is the answer not in the manual?

Questions and answers

Related Manuals for VEVOR ZX0201 4T

Summary of Contents for VEVOR ZX0201 4T

  • Page 1 Technical Support and E-Warranty Certificate www.vevor.com/support 4/10/12T PORTA POWER JACK We continue to be committed to provide you tools with competitive price. "Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of savings you might benefit from buying certain tools with us compared to the major top brands and doses not necessarily mean to cover all categories of tools offered by us.
  • Page 2 This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves a clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.

  • Page 3: Main Specifications

    Perfect for a variety of auto repair, frame repair and construction jobs. 2. Main specifications Model Series Maximum lifting pressure (t) Ejector Stroke (mm) ZX0201 4T ZX0201 10T ZX0201 12T 3. Safety instructions 1. Stay alert. Watch what you are doing and keep awake when operating the tool.
  • Page 4 6. When the tool is idle, store it out of reach of children and other untrained persons. A tool is dangerous in the hands of untrained users. 7. Check for misalignment or binding of moving parts, breakage of parts, and any other condition that affects the tool’s operation.

  • Page 5: Description Qty

    PART PART DESCRIPTION DESCRIPTION Handle Cylinder Handle Seat Extension Tube Combination Head Steel Traveler Wedge Head Extension Tube Plunger Toe Extension Tube Serrated Saddle Extension Tube Flat Base Male Connector Rubber Head Jump Ring Ram Toe Hydraulic Spreader - 5 -...
  • Page 6 - 6 -...
  • Page 7 - 7 -...
  • Page 8 PART NO DESCRIPTION PART NO DESCRIPTION Protecting Bush Horse Piston Rod Base Cross Recess Circle Clip Screw Plastic Cap Spring Handle Seat Pin Screw Handle Seat Coupling Ring Pump Core Pin Polyurethane Coupling Seal Ring Pump Body Dust Cap Washer Limit Circle Pump Body Polyurethane Seal...

  • Page 9: Basic Setup

    5. Basic Setup The capacity of the body repair kit can be significantly affected by the number of attachments used and the type of load applied. The approximate load capacity of each function setup is illustrated below. When two or more extension tubes are used together, be sure to position the shortest tube further away from the ram.

  • Page 10: Maintenance

    B. Clamp & Pull C. Spread 6. Maintenance 1. Keep the surface of this tool and its accessories free of hydraulic fluid and grease. Use only a mild detergent and damp cloth when cleaning. Do not use a flammable or combustible solvent to clean this tool or its accessories. 2.
  • Page 11 D, Make sure the O-ring is still in place around the Fill Screw and thread the Fill Screw into the Pump securely. Do not use thread seal tape. E, Firmly close the Release Valve by turning it clockwise. F, Press the tip of the Coupling against a hard surface and pump the pump handle.
  • Page 12 Technical Support and E-Warranty Certificate www.vevor.com/support...
