Conexión de un cable de entrada de alimentación y datos PD
El extremo del cable con el conector PD macho está diseñado para usarse como entrada de
alimentación y datos.
Para conectar a la red eléctrica de AC y a los datos DMX/RDM mediante el cable de entrada PD:
1. Bloquee la alimentación de la instalación.

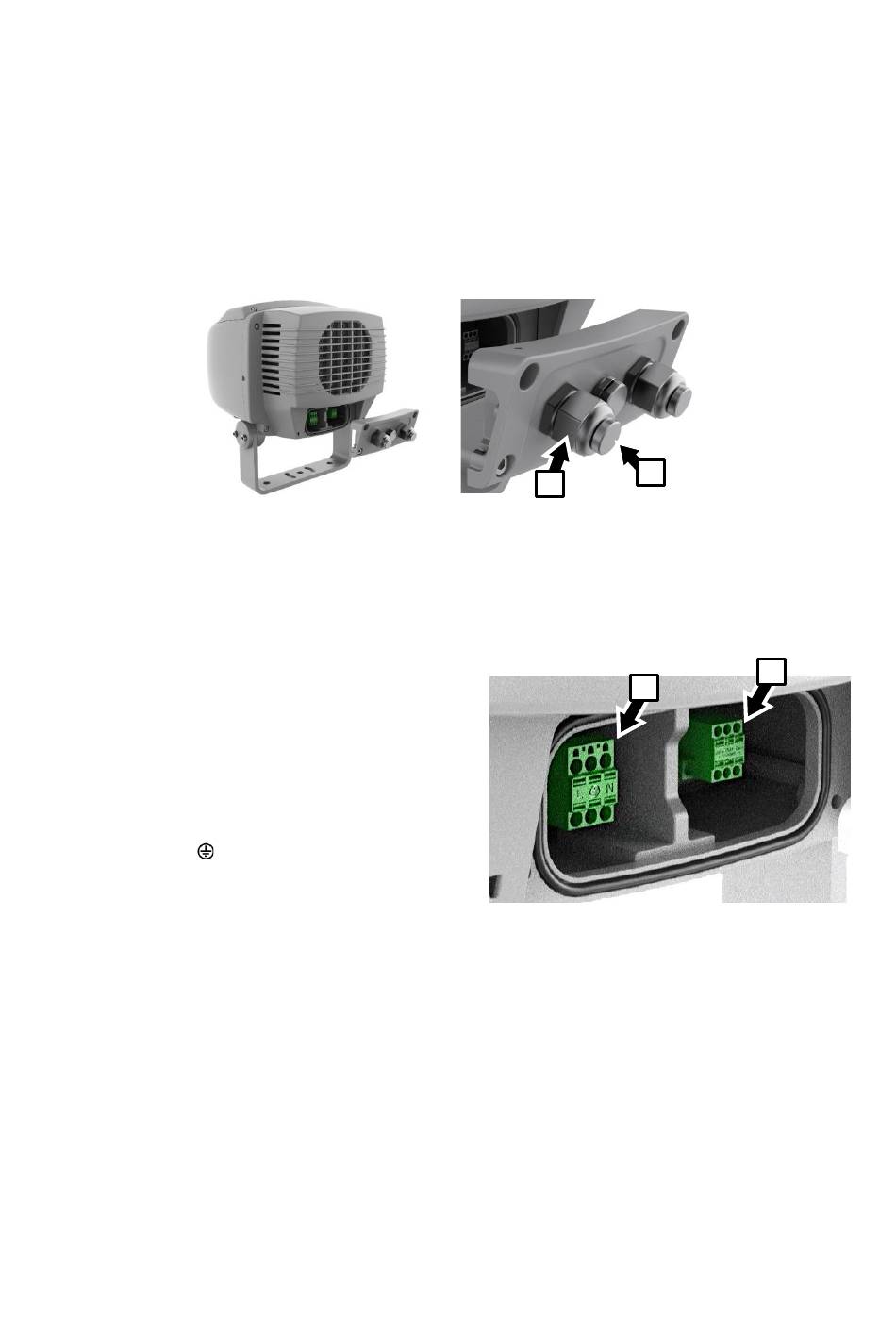

2. Vea la ilustración a continuación. Afloje los cuatro tornillos Allen de la tapa del compartimento de
conexiones, en la parte posterior del dispositivo, y retire la tapa. Afloje la tuerca de compresión A
del prensaestopas y retire el tapón de sellado B. Pase el cable de entrada de PD por el
prensaestopas.
3. Pele 10 cm de la cubierta exterior del cable. Recorte los hilos de alimentación de modo que
queden 7 cm de hilos de alimentación y 10 cm de hilos de datos.
4. Pele aproximadamente 12 mm de aislamiento del extremo de cada hilo de alimentación y datos.
Engarce un casquillo en el extremo de cada hilo. Los casquillos deben ser lo suficientemente
largos como para pasar completamente por los terminales sin dejar metal expuesto fuera de ellos.
5. Fije los hilos de alimentación del cable PD en los
terminales de alimentación con resorte, dentro
del compartimiento de conexiones, de la
siguiente manera:
a) Vea la ilustración de la derecha. Desatornille
y retire el bloque de terminales de
alimentación C de su base.
b) Conecte el hilo amarillo/verde al terminal
marcado (tierra).
c) Conecte el hilo azul al terminal marcado N
(neutro).
d) Conecte el cable marrón al terminal marcado con L (vivo).
e) Si va a conectar un cable THRU PD, vaya al siguiente paso. De lo contrario, vuelva a insertar
el bloque de terminales de alimentación extraíble en su base y fíjelo con sus dos tornillos.
6. Fije los cables de datos del cable PD a los terminales de datos con resorte de la siguiente
manera:
a) Véase la ilustración anterior. Desatornille y retire el bloque de terminales de datos
desmontable D de su base.
a) Conecte el hilo rojo al terminal marcado Data +.
b) Conecte el hilo gris al terminal marcado Data –.
c) Fije el blindaje trenzado de cobre desnudo en el terminal marcado DMX common.
7. Si va a conectar un cable PD THRU, vaya a la siguiente sección. De lo contrario, vuelva a insertar
el bloque de terminales de datos desmontable en su base, fíjelo con sus dos tornillos y apriete la
tuerca de compresión A en el prensaestopas de entrada.
