Midea MFS4022WARB User Manual

Midea MFS4022WARB User Manual

16 inch smart stand fan
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Download the app
& activate product
Warning notices: Before using this product, please read this manual carefully and keep it for future reference.
The design and specifications are subject to change without prior notice for product improvement.
Consult with your dealer or manufacturer for details.
The diagram above is just for reference. Please take the appearance of the actual product as the standard.
16 inch SMART STAND FAN
MSmartHome
USER MANUAL
MFS4022WARB

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MFS4022WARB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Midea MFS4022WARB

Summary of Contents for Midea MFS4022WARB

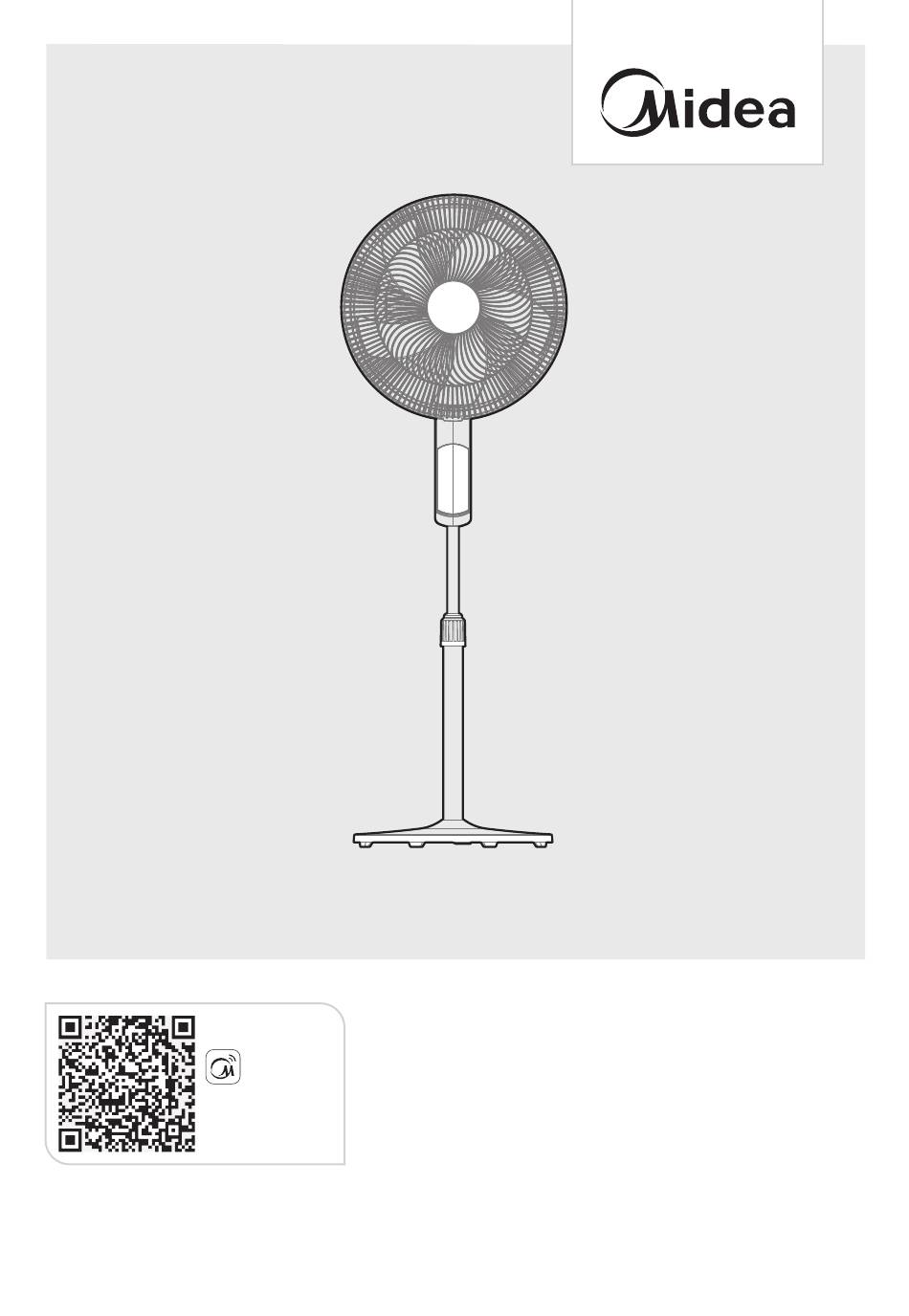

  • Page 1 16 inch SMART STAND FAN USER MANUAL MFS4022WARB MSmartHome Download the app & activate product Warning notices: Before using this product, please read this manual carefully and keep it for future reference. The design and specifications are subject to change without prior notice for product improvement.

  • Page 2: Table Of Contents

    THANK YOU LETTER Thank you for choosing Midea! Before using your new Midea product, please read this manual thoroughly to ensure that you know how to operate the features and functions that your new appliance offers in a safe way.

  • Page 3: Safety Instructions

    SAFETY INSTRUCTIONS Intended Use The following safety guidelines are intended to prevent unforeseen risks or damage from unsafe or incorrect operation of the appliance. Please check the packaging and appliance on arrival to make sure everything is intact to ensure safe operation. If y damage, please contact the retailer or dealer.
  • Page 4 READ AND SAVE THESE INSTRUCTIONS Caution Read Rules for Safe Operation and Instructions Carefully. ● This appliance is not intended for use by persons ● (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.
  • Page 5 This appliance has a polarized plug (one blade is wider ● than the other). To reduce the risk of electric shock, this plug is intended to fit in a polarized outlet only one way. If plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician.
  • Page 6 --Increase the separation between the equipment and receiver. --Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. --Consult the dealer or an experienced radio/TV technician for help. Midea America Corp. Parsippany, NJ 07054 TEL : 1-866-646-4332...

  • Page 7: Specifications

    SPECIFICATIONS Product Model MFS4022WARB Voltage 120V~ Current 0.5A Frequency 60Hz...

  • Page 8: Product Overview

    PRODUCT OVERVIEW Part Name Motor Motor shaft Rear guard Guard lock nut Tighten screw Blade Tighten knob Blade nut Pole Front guard Base 7-shape bolt NOTE All the pictures in this manual are for explanation purpose only. Remove parts from the component before performing installation.

  • Page 9: Product Installation

    PRODUCT INSTALLATION Installation procedures 1 Install the base Align the column with the groove on the base and fix them together using a 7-shape bolt. 2 Column installation 2.1 Pull out and fix the inner column tube by rotating the height adjustment knob (height can be adjusted as required).
  • Page 10 3 Rear guard installation 3.1 Please unscrew the guard lock nut counterclockwise first. 3.2 Align the front cover of the motor and the rear grille, hang them and lock with the guard lock nut. Convex point aligned Fix rear guard with round hole 4 Blade installation Tighten counterclockwise...
  • Page 11 5 Front Guard Installation 5.1 Align catch of the front guard with the illustrated position of the rear guard. 5.2 Press guards at the same time with both hands. 5.3 Connect guard catch onto fan grill using the bolt. Notice: Cross screwdriver is required for mounting screws. (prefered: head type PH2) Guard Catch 6 Tilt angle adjustment...

  • Page 12: Operation Instructions

    OPERATION INSTRUCTIONS Instructions For Operation Of Body Function description The key is for switching on /off the fan. ON/OFF KEY ● Touch this button to set the timer (the display cycles among ● TIME KEY 1-2-...12h). Touch this button alternate between the mode settings. ●...

  • Page 13: Remote Control

    Function description Touch this button to rotate between speed settings. (12 ● SPEED KEY Speed Options) OSC KEY Touch this button to turn oscillation feature on or off. ● Remote Control The remote control should be normally used within 16ft of the front of the ●...

  • Page 14: App Setup And Operation

    APP SETUP AND OPERATION Download the MSmartHome app Register and log in On an app market (Google Play Store, Apple Open the MSmartHome app, and create a new App Store), search for “MSmartHome” and find account to start (you can also register through the MSmartHome app.
  • Page 15 NOTE • Make sure your devices are powered on. • Keep your mobile phone close enough to your device when you are connecting your device to the network. • Connect your mobile phone to the wireless network at home, and make sure you know the password of the wireless network.

  • Page 16: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The fan requires minimal maintenance. Do not try to fix it by yourself. Refer it to qualified service personnel if service is needed. 1. Before assembling and cleaning the fan, ensure the fan is unplugged. 2. To ensure adequate air circulation to the motor, keep vents at the rear of the motor free of dust.

  • Page 17: User Servicing Instructions

    USER SERVICING INSTRUCTIONS a)Grasp plug and remove from the receptacle or other outlet device. Do not unplug by pulling on cord. b)Open fuse cover. Slide open fuse access cover on top of attachment plug towards blades.(Fig. c)Remove fuse carefully. Insert the tip of your tool into fuse slot(close with the terminal), then pry the fuse gradually and slowly, but do not overexert.

  • Page 18: Troubleshooting 1

    TROUBLESHOOTING Incorrect operation of your appliance can lead to errors and malfunctions. The following tables contain possible causes and notes for resolving an error message or malfunction. It is recommended to read the table below carefully in order to save your time and money that may cost for calling to the service center.

  • Page 19: Trademarks, Copyrights And Legal Statement

    Midea may constitute trademark infringement or unfair competition in violation of relevant laws. This manual is created by Midea and Midea reserves all copyrights thereof. No entity or individual may use, duplicate, modify, distribute in whole or in part this manual, or bundle or sell with other products without the prior written consent of Midea.

  • Page 20: Data Protection Notice

    European Economic Area. Further information can be provided on request. You can contact our Data Protection Officer via MideaDPO@midea.com. To exercise your rights such as right to object your personal data being processed for direct marketing purposes, please contact us via...
  • Page 21 AGRADECIMIENTOS ¡Gracias por elegir Midea! Antes de utilizar su nuevo dispositivo Midea, lea atentamente este manual para asegurarse de que sabe cómo manejar las características y funciones que le ofrece su nuevo electrodoméstico de forma segura. CONTENIDO AGRADECIMIENTOS INSTRUCCIONES DE SEGURIDAD ESPECIFICACIONES DESCRIPCIÓN DEL PRODUCTO...

  • Page 22: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD Uso adecuado Las siguientes directrices de seguridad tienen por objeto evitar riesgos imprevistos o daños derivados de un funcionamiento inseguro o incorrecto del dispositivo. Compruebe el embalaje y el aparato a su llegada para asegurarse de que todo está intacto para garantizar un funcionamiento seguro.
  • Page 23 LEA Y CONSERVE ESTAS INSTRUCCIONES Precaución • Lea atentamente las normas de funcionamiento seguro y las instrucciones. • Este aparato no está diseñado para ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones sobre el uso del mismo por parte de una persona responsable de su...
  • Page 24 • No deje el ventilador en funcionamiento sin vigilancia. • Este aparato tiene un enchufe polarizado (una clavija es más ancha que la otra). Para reducir el riesgo de descarga eléctrica, este enchufe está pensado para encajar en una toma de corriente polarizada sólo en un sentido.
  • Page 25 Coloque el cable lejos del área de tráfico y de los lugares donde se pueda tropezar con él. • Una vez que el ventilador esté ensamblado, la protección de las aspas del rotor no debe quitarse más. - Antes de la limpieza, desenchufe el ventilador. - El protector del rotor no debe ser desmontado/abierto para limpiar las palas del rotor.
  • Page 26 --Conectar el equipo a una toma de un circuito diferente al que está conectado el receptor. --Consultar al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda. Midea America Corp. Parsippany, NJ 07054 Número de teléfono : 1-866-646-4332...

  • Page 27: Especificaciones

    ESPECIFICACIONES Modelo del producto MFS4022WARB Voltaje 120V~ Corriente 0.5A Frecuencia 60Hz...

  • Page 28: Descripción Del Producto

    DESCRIPCIÓN DEL PRODUCTO Nombre de las piezas Motor Eje del motor Protección trasera Tuerca de bloqueo Tornillo de la protección de ajuste Aspa Apretar el pomo Tuerca del aspa Tubo Protección frontal Base Perno en forma de 7 NOTA Todas las imágenes que aparecen en este manual tienen un carácter meramente explicativo.

  • Page 29: Instalación Del Producto

    INSTALACIÓN DEL PRODUCTO Procedimientos de instalación 1 Instalación de la base Alinee la columna con la ranura de la base y fíjela con un tornillo en forma de 7. 2 Instalación de la columna 2.1 Extraiga y fije el tubo interior de la columna ajustando el pomo de regulación de la altura (la altura puede ajustarse según las necesidades).
  • Page 30 3 Instalación de la protección trasera 3.1 Por favor, desenrosque primero la tuerca de bloqueo en sentido contrario a las agujas del reloj. 3.2 Alinee la cubierta frontal del motor y la rejilla trasera, sujételas y asegúrelas con la tuerca de bloqueo. Fijar la protección trasera Punto convexo alineado con el agujero redondo.
  • Page 31 5 Instalación de la protección delantera 5.1 Alinee el enganche de la protección delantera con la posición ilustrada de la protección trasera. 5.2 Presione las protecciones al mismo tiempo con ambas manos. 5.3 Conecte el seguro de protección a la rejilla del ventilador utilizando el perno. Nota: Se necesita un destornillador en cruz para los tornillos de montaje (recomendado: tipo PH2) Seguro de la protección...

  • Page 32: Instrucciones De Operación 1

    INSTRUCCIONES DE OPERACIÓN Funcionamiento del panel de control Descripción de la función BOTÓN Este botón sirve para encender y apagar el ventilador. ● ON/OFF BOTÓN Pulse este botón para ajustar el temporizador (la pantalla ● TEMPORIZADOR muestra ciclos de 1-2-...12h). Pulse este botón para alternar entre los ajustes de modalidad.

  • Page 33: Control Remote

    Descripción de la función Pulse este botón para alternar entre los ajustes de velocidad. BOTÓN ● (12 opciones de velocidad) VELOCIDAD BOTÓN OSC Pulse este botón para activar o desactivar la función de ● oscilación. Control remote El control remoto debe utilizarse normalmente a menos de 16ft de la parte frontal del ●...

  • Page 34: Configuración Y Funcionamiento De La Aplicación

    CONFIGURACIÓN Y FUNCIONA- MIENTO DE LA APLICACIÓN Descargar la aplicación MSmartHome Registrarse y conectarse En una tienda de aplicaciones (Google Play Abra la aplicación MSmartHome y cree una Store, Apple App Store), busque y encuentre nueva cuenta para empezar (también puede la aplicación MSmartHome.
  • Page 35 NOTA • Asegúrese de que sus dispositivos están encendidos. • Mantenga el teléfono móvil lo suficientemente cerca del dispositivo cuando lo conectes a la red. • Conecte su teléfono móvil a la red inalámbrica de su casa y asegúrese de conocer la contraseña de la red inalámbrica.

  • Page 36: Limpieza Y Mantenimiento 1

    LIMPIEZA Y MANTENIMIENTO El ventilador requiere un mantenimiento mínimo. No intente repararlo usted mismo. En caso de necesitarlo, consulte con personal técnico calificado. 1. Antes de la limpieza y el montaje, desenchufe la alimentación del ventilador. 2. Para garantizar una adecuada circulación de aire hacia el motor, mantenga libres de polvo las rejillas de ventilación situadas en la parte posterior del mismo.

  • Page 37: Instrucciones De Mantenimiento Para El Usuario 1

    INSTRUCCIONES DE MANTENI- MIENTO PARA EL USUARIO a) Sujete el enchufe y retírelo del receptáculo o de otro dispositivo de salida. No desenchufe tirando del cable. b) Abra la tapa del fusible. Deslice la tapa de acceso a los fusibles en la parte superior del enchufe hacia las clavijas.

  • Page 38: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS El funcionamiento de su dispositivo puede dar lugar a errores y fallos de funcionamiento. Las siguientes tablas contienen las posibles causas y notas para resolver un mensaje de error o mal funcionamiento. Se recomienda leer atentamente la tabla siguiente para ahorrar el tiempo y el dinero que puede costar la llamada al centro de servicio.

  • Page 39: Marcas, Derechos De Autory Declaración Legal

    Midea. El uso de la marca Midea con fines comerciales sin el consentimiento previo por escrito de Midea puede constituir una infracción de la marca o de la competencia desleal en violación de...

  • Page 40: Aviso Sobre La Proteccióna De Datos

    Espacio Económico Europeo. Puede solicitar más información al respecto. Puede ponerse en contacto con nuestro encargado de la protección de datos a través de MideaDPO@midea.com. Para ejercer sus derechos, como el de oponerse al tratamiento de sus datos personales con fines de marketing directo, póngase en contacto con nosotros a través de...
