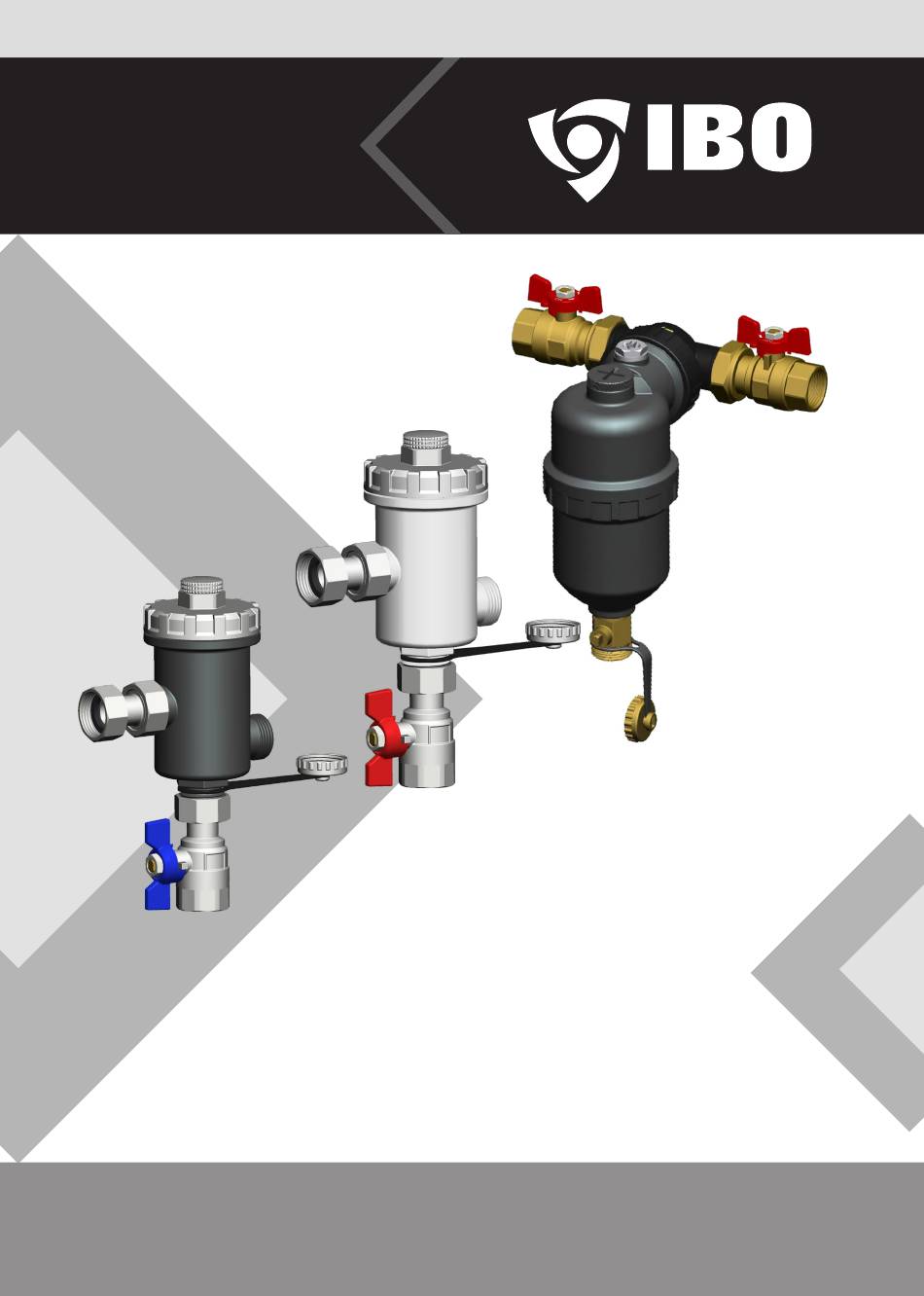

Instrukcja
obsługi
Filtr magnetyczny /
Separator zanieczyszczeń
I-001/ I-002 oraz I-003
UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi.
Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby
znające dokładnie instrukcję obsługi.

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the I-001 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for IBO I-001

Summary of Contents for IBO I-001

  • Page 1 Instrukcja obsługi Filtr magnetyczny / Separator zanieczyszczeń I-001/ I-002 oraz I-003 UWAGA! Przed przystąpieniem do eksploatacji zapoznaj się z instrukcją obsługi. Ze względów bezpieczeństwa do obsługi urządzenia dopuszczone są tylko osoby znające dokładnie instrukcję obsługi.

  • Page 2: Table Of Contents

    Spis treści Informacje ostrzegawcze Środki ochronne Opis produktu Dane techniczne Zasada działania Instalacja/montaż Montaż Konserwacja / Przechowywanie Zadbajmy o nasze środowisko! Deklaracja zgodności WE/UE English User Manual 15-28 KARTA GWARANCYJNA...

  • Page 3: Informacje Ostrzegawcze

    Informacje ostrzegawcze Ostrzeżenie! Symbol „niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować niebezpieczeństwo dla życia lub zdrowia ze strony instalacji elek- trycznej. Przed przystąpieniem do czynności oznaczonych tym symbolem, przewód zasilający pompę musi być odłączony od zasilania elektrycznego. Ostrzeżenie! Symbol „niebezpieczeństwo” stosowany przy uwagach, których nieprzestrzeganie może powodować...

  • Page 4: Środki Ochronne

    Środki ochronne To urządzenie musi być zainstalowane zgodnie z wytycznymi technicznymi. Operator ponosi całkowitą odpowiedzialność za: • Właściwą instalację – filtr musi być montowany przez wykwalifikowanych techni- ków zgodnie z instrukcją montażu • Zapobieganie zagrożeniom spowodowanym niewłaściwą obsługą. • Połączenia hydrauliczne powinny zostać wykonane przez kompetentnego, wy- UWAGA szkolonego i wykwalifikowanego specjalistę.

  • Page 5: Dane Techniczne

    / tuleję filtracyjną. Następnie zgroma- dzone zanieczyszczenia mogą zostać usunięte poprzez zawór spustowy. Dane techniczne Podstawowe dane techniczne Model I-001 / I-002 I-003 Wymiary 114 x 190 mm 149 x 213 mm Maksymalne ciśnienie pracy...
  • Page 6 Dane techniczne I-002 I-001 Korpus filtra Pokrywa korpusu Klucz do pokrywy Siatka filtracyjna Wkład magnetyczny Uszczelka zaworu spustowego Uszczelka śrubunku Uszczelka korpusu Korek spustowy Pasek korka spustowego Śrubunek Łącznik śrubunku Zawór odcinający...
  • Page 7 Dane techniczne I-003 Siatka filtracyjna Klucz do pokrywy Korpus filtra Króciec przyłączeniowy Pokrywa korpusu filtra Wkład magnetyczny Uszczelka korpusu Uszczelka krócca Zawory odcinające Zawór spustowy Zawór odpowietrzający...

  • Page 8: Instalacja/Montaż

    Filtry magnetyczne I-001 / I-002 oraz I-003 mogą być montowane w układach zarówno poziomych, jak i pionowych dzięki regulowanemu korpusowi w zakresie 360° ułatwiając instalację w różnych miejscach. Model I-003 musi pracować w pozycji pionowej natomiast modele I-001 /I-002 dodatkowo można montować...
  • Page 9 Montować zgodnie ze strzałkami przepływu umieszczonymi na korpusie filtra. Separatory mogą być montowane na przewodach poziomych, pionowych, jak również w po- zycji kątowej. W przypadku separatorów I-001/I-002 zawór odcinający G3⁄₄” należy zamontować od strony instalacji, natomiast półśrubunek z nakrętką G3⁄₄” od strony źródła ciepła. W celu ułatwienia czynności konserwacyjnych zalecany jest montaż...

  • Page 10: Montaż

    Montaż W zaprezentowanych poniżej przykładowych układach lokalizacja A jest rekomendowanym miejscem instalacji filtra. Lokalizacja B jest odpowiednia dla rurociągów o wąskiej przestrzeni. Uwaga: Aby uniknąć poparzeń, przed wykonaniem jakiejkolwiek pracy konserwa- cyjnej, zaleca się wyłączenie kotła i schłodzenie systemu do temperatury pokojowej. Montaż...

  • Page 11: Konserwacja / Przechowywanie

    Konserwacja / Przechowywanie Konserwacja • Należy wyczyścić filtr od 1 do 2 miesięcy po pierwszym uruchomieniu. • W dalszym ciągu eksploatowania należy pamiętać, aby czyścić go minimum 1 raz w roku, chyba że filtr wskazuje na znaczne zanieczyszczenie, wówczas niezbędna będzie częstsza konserwacja.

  • Page 12: Zadbajmy O Nasze Środowisko

    Deklaracja zgodności WE/UE Produkt podlega dyrektywie ciśnieniowej 2014/68/UE i zgodnie z art. 4.3 (uznana praktyka inżynierska) nie jest znakowany znakiem CE. Zakres stosowania flitrów magnetycznych I-001/I-002 oraz I-003: • Woda • Maksymalne ciśnienie robocze 8 bar (0,6 MPa) • Maksymalna temperatura robocza 90°C Adam Jastrzębski...
  • Page 13 Notatki...

  • Page 15: English User Manual

    Instruction manual Filtr magnetyczny / Separator zanieczyszczeń I-001/ I-002 oraz I-003 CAUTION! Read the instruction manual before use. For safety reasons only persons knowing precisely the instruction manual may operate the equipment.
  • Page 16 Table of contents Information / symbols used in the manual Safety of use Description Technical date Principle worksdoe Installation / Assembly Installation / Assembly Maintenance / Storage Let’s take care of our environment Declaration of conformity KARTA GWARANCYJNA...

  • Page 17: Information / Symbols Used In The Manual

    Information / symbols used in the manual Warning! “Danger” symbol used for notes whose non-observance may result in danger to life or health caused by the electrical installation. The power cord of the pump must be disconnected from the power supply before carrying out the operations marked with this symbol.

  • Page 18: Safety Of Use

    Safety of use This device must be installed in accordance with the technical guidelines. The operator bears full responsibility for: • Proper installation – the filter must be installed by qualified technicians in accor- dance with the installation instructions reventing hazards caused by improper handling.

  • Page 19: Technical Date

    The accumulated contaminants can then be removed via the drain valve. Technical date Basic technical data Model I-001/I-002 I-003 Dimensions 114 x 190 mm 149 x 213 mm Maximum working pressure...
  • Page 20 Technical date I-002 I-002 I-001 I-001 Filter body Body cover Top cover wrench Filter mesh Magnetic cartridge Drain valve gasket Body gasket Connector seales Drain plug Drain plug strip Connector Adapter Check valve...
  • Page 21 Technical date I-003 I-003 Filter mesh Top cover wrench Filter body Connector Filter body cover Magnetic cartridge Body gasket Nipple seal Check valve Drain valve Air vent valve...

  • Page 22: Installation / Assembly

    - In the case of mounting to metal elements, the device should be grounded, and all connec- tions should be easily accessible and appropriately marked.. IBO I-001/I-002 and I-003 magnetic filters can be installed in both horizontal and vertical systems thanks to the 360 ° adjustable body, facilitating installation in various places. The I-003 model must work vertically, while the I-001/I-002 model can additionally be mounted vertically (Fig.
  • Page 23 The separators can be installed on horizontal and vertical pipes as well as in an angular position. In the case of the I-001/I-002 separators, the cut-off valve G3⁄₄” should be mounted on the in- stallation side, while the half union with a G3⁄₄” nut on the heat source side. In order to facilitate maintenance operations, it is recommended to install an additional shut-off valve also in the line from the separator to the heat source.

  • Page 24: Installation / Assembly

    Installation / Assembly In the example systems presented below, location A is the recommended installation location for the filter. ATTENTION: To avoid burns, it is advisable to shut down the boiler and cool the system down to room temperature before carrying out any maintenance work. The device may only be installed by qualified personnel, e.g.

  • Page 25: Maintenance / Storage

    Maintenance / Storage Maintenance • Clean the filter 1 to 2 months after first use. When still using it, remember to clean it at least once a year, unless the filter is used. Indicates severe contamination, then more frequent maintenance will be required. •...

  • Page 26: Let's Take Care Of Our Environment

    The product is subject to the pressure directive 2014/68 /EU and according to Art. 4.3  (recognized engineering practice) is not CE marked. The scope of application of the magnetic filters I-001/I-002 and I-003: • Water • Maximum working pressure 8 bar (0.6 MPa) •...

  • Page 27: Karta Gwarancyjna

    KARTA GWARANCYJNA Poniższa karta gwarancyjna ważna jest tylko wraz z oryginałem dokumentu zakupu, tzn. fakturą lub paragonem. Ponadto musi być potwierdzona przez sprzedawcę podpisem i pieczątką. Karta gwarancyjna bez załączonego oryginalnego dokumentu zakupu jest nieważna. 1. Gwarantem urządzenia jest DAMBAT Jastrzębski S.K.A., adres serwisu: Adamów 50, 05-825 Grodzisk Mazowiecki, kompleks Panat- toni.
  • Page 28 dambat.pl BIURO@DAMBAT.PL BIURO / OFFICE +48 22 721 11 92...

This manual is also suitable for:
