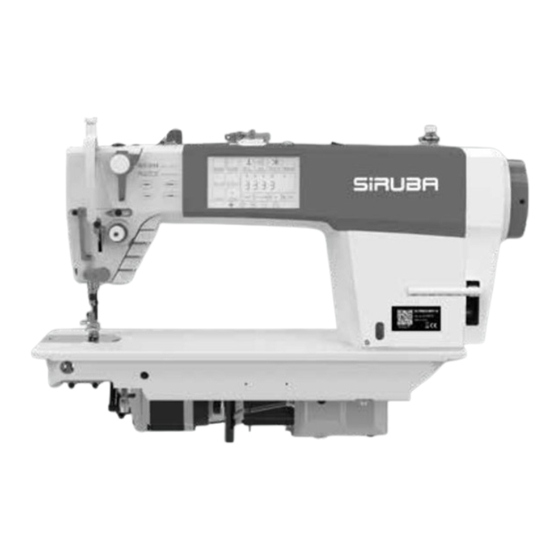

Siruba DL7500SX Instruction Book / Parts List

Siruba DL7500SX Instruction Book / Parts List

Hide thumbs

Advertisement

Quick Links

Download this manual
使用說明書與零件圖
INSTRUCTIONS BOOK & PARTS LIST
DL7500SX

Advertisement

loading
Need help?

Need help?

Do you have a question about the DL7500SX and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Siruba DL7500SX

Summary of Contents for Siruba DL7500SX

  • Page 1 使用說明書與零件圖 INSTRUCTIONS BOOK & PARTS LIST DL7500SX...
  • Page 2 为使您正确使用我们的产品 ， 须对产品的各种功能充分了解 ， 以便安全操作 。 使用前請仔細閱讀使用說明书 。 我们希望您能長期愉快地使用我们的产品 ， 請保存好說明书 ， 以備查閱 。 1. 使用此縫紉机时 ， 必须遵守包括如下項目的基本安全措施 。 2. 使用此縫紉机之前 ， 請閱讀本使用說明书在內的所有指示文件 。 同时应将此使用說明书妥善保管 ， 以便能够随时查閱 。 3. 此縫紉机应与貴国的有关安全規定一起使用 。 4. 使用此縫紉机和縫紉机动作中 ， 所有的安全装置应安装到規定的位置 。 沒有安装規定的安全装置的縫紉机禁止使用 。 5. 此縫紉机应由接受过培訓的操作人员來操作 。 6.

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS To get the most out of the many functions of this machine and operate it in safety, it is necessary to use this machine correctly. Please read this instruction Manual carefully before use. We hope you will enjoy the use of your machine for a long time.Please remember to keep this manual in a safe place.

  • Page 4: For Safe Operation

    安全操作事項 FOR SAFE OPERATION 1.为了防止发生触电事故 ， 請不要再打开电源的状态下 ， 打开电气箱盖以及触摸电气箱內的零件 。 1.To avoid electrical shock hazards, neither open the cover of the electrical box for the motor nor 危险 touch the components mounted inside the electrical box. DANGER 1.为了防止人身事故的发生 ， 請不要再卸下电机罩 、 手指防护器等安全装置的状态下运轉縫紉机 。 2.为了防止被卷入机器的人身事故...
  • Page 5 1.全新功能 、 全新設計 、 全新体驗 。 1. New functions, new design, and new experience. 2.背掛式电控箱 2. Back-mounted electric control box 1. 5寸触控屏操作盒 5 inch touch screen operation box 3.四鍵按鈕 4.电子扳手 3. Four buttons 4. Electronic wrench 5.电子膝靠 5. Electronic knee control 6.无油高轉速: 同步带联动上下机构...
  • Page 6 2.各部件名称 Name of each component 1.繞線器装置(梭心) 1. Bobbin winder device (bobbin) 2.鬆線电磁鐵 2. Loose wire electromagnet 3.压脚扳手 3. Presser foot wrench 4.同步带 4. Timing belt 5.膝靠 5. Knee control 6.电源开关 6.Power switch 7.油量視窗 7. Oil level window 8.手輪 8.Hand wheel 9.線架組件...
  • Page 7 3-1.台板加工图 Table processing diagram ‧台板的厚度应达40mm ， 能够承受縫紉机的重量 ， 並經的起縫紉机的震动 。 ‧請在如图所示位置上鑽孔 。 3-2.安装方法 Installation 1.調速器 1.Governor 2.连杆 2.Connecting rod...
  • Page 8 3-2.安装方法 Installation 3.油盘 （1） 头部防震垫 （左） （ 2个） （2） 头部防震垫 （右） （ 2个） （3） 鉸鏈套 （2个） （4） 油盘 （5） 电子脚靠組件 （6） 螺丝 （4个） 3. Install (1) Head cushinons(big)[2 pcs] (2) Head cushions(small)[2 pcs] (3) Rubber cushions[2 pcs] (4) Oil pan (5) Electronic foot rest assembly (6) Screws (4 pieces) 4.縫紉机头...
  • Page 9 4.加油方法 Lubrication 在加油未完成前 ， 請勿插上电源 。 当誤踩下踏板时 ， 縫紉机动作会导致人员受伤 。 使用润滑油时 ， 請务必戴上防护眼鏡和防护手套等 ， 润滑油落入眼中或沾在皮肤上 ， 这是引 起發炎的原因 。 另外 ， 不能支撐 ， 否则会引起腹泻和腹泻 。 将油放在儿童拿不到的地方 。 剪去油罐的油嘴口时 ， 請一定要拿住油嘴的根部 。 如果拿住油嘴口 ， 剪刀容易伤到手 ， 成为受伤的原因 。 Do not connect the power cord until lubrication has been completed, otherwise the machine may operate if the treadle is depressed by mistake, which could result in injury.
  • Page 10 5-1. 縫紉前的準備 Preparation before sewing 安装机針时 ， 請关閉电源 。 当誤踩下踏板时 ， 縫紉机动作会导致人员受伤 。 Do not connect the power cord until lubrication has been completed, otherwise the machine may operate if the treadle is depressed by mistake, which could result in injury. 1.轉动縫紉机於輪...
  • Page 11 5-3.面線的穿法 THREADING THE UPPER THREAD 在穿線过程中 ， 請切断电源 。 当誤按动起动开关时 ， 縫紉机动作会导致人员受伤 。 Turn off the power switch before threading the upper threadl. The machine may operate it the treadle is depressed by mistake,which could ressult in injury. ·在穿引面線之前轉动手輪 ， 抬高挑線杆 （1） 。 这样会使穿引更加容易...
  • Page 12 7.踏板的調整 ADJUSTMENT OF THE PEDAL 注意 为了防止意外的起动造成的事故 ， 請关掉电源后进行 。 WARNING: Turn off the power before starting the work so as to prevent accidents caused by abrupt start of the sewing machine. （1） 连接杆的安装 1） 向箭头方向移动踏板調節板③ ， 讓踏板拨杆 ①和连接杆②呈一直線 。 （2）...
  • Page 13 8.标准調整 STANDARD ADJUSTMENT 注 意 只有經过訓練的技术人员才能进行縫紉机的維 縫紉机头倒下或竖起时 ， 請用双手进行操作 。 单 修 ， 保养和检查 。 手造作时因縫紉机的重量万一滑落易导致受伤 。 发生下列情况时 ， 請关閉电源 。 并拔下电源插座 。 与电气有关的維修 、 保养和检查請委托購买商 否则誤踩下踏脚板时 ， 縫紉机动作会导致受伤 。 店或电气专业人员进行 。 · 检查 、 調整和維修 · 更换旋梭 ， 切刀等易损零部件 取下的安全保护装置...
  • Page 14 8-2.送布牙的高度 Adjusting the feed dog height 当送布牙 （1） 被尽量提高到針板表面之上时 ， 其标准高度 为1.0mm （用于M規格） 和1.2mm （用于H規格） 。 1.回轉縫紉机手輪 ， 将送牙布(1)移到針板上方最高处 。 2.放倒縫紉机机头 。 3.旋松螺丝(3) 。 4.将上下送布台(4)依基線(5)在90°的範围內旋轉 ， 來上下調整送布台(6)图B 。 5.拧紧螺丝(3) 。 6.如發现送布牙(1)有倾向现象时 ， 依上述操作旋轉送布台短軸(7) 。 The standard height of the feed dog (1) when it is at its maximum height above the top of the needle plate is 1.0 mm for M specifications, and 1.2mm for H specifications.
  • Page 15 8-4. 針桿的高度 Adjusting the Needle bar height 針桿(1)到达最下位置时 ， 針桿(1)的基線(a)如图所 示要与針桿軸套(2)的下端保持对齊 。 1.轉动縫紉机手輪 ， 使針桿到达最低位置 。 2.取下面板上的橡皮塞(3) 。 3.旋鬆螺丝(4)将針桿(1)上下移动來进行調整 。 4.拧紧螺丝(4) 。 5.安装上橡皮塞(3) 。 When the needle bar (1) reaches its lowest position, the baseline (a) of the needle bar (1) should align with the lower end of the needle bar sleeve (2) as shown in the diagram.
  • Page 16 8-6.机針和旋梭的同步Adjusting the needle and rotary hook timing 当針杆 （1） 从最低位置向上移动1.8mm （2.2mm用于 M和H規格） ， 到达基線 （b） 与針杆軸套 （2） 下端对齊 的位置时 ， 旋梭尖端 （3） 应与机針中心 （4） 对齊 ， 如图 所示 。 （此时 ， 針孔上边緣与旋梭尖的距离为0.5至0.7mm 。 ） 1.轉动縫紉机手輪 ， 使針杆 （1） 从最低位置上升到如 图所示的基線 （b） 与針杆軸套 （2） 的下端保持对齊为 止...
  • Page 17 8-7.旋梭供油量的調整 注 意 在检查旋梭供油量时 ， 手指和油量测試紙不能碰到旋梭和送布机构等运动零件 ， 是导致人员受伤的原因 。 Be careful no t to touch your fingers or the lubrication amount chec k sheet against moving parts such as the rotary hook or the feed mechanism when checking the amount of oil s upplied to the rotary hook. If care is not taken, injury may result. 如换了旋梭或要变更縫紉速度时...
  • Page 18 1 / 1 DL7500SX 2024/7/31 1.机体部分/Machine body 2.針桿与挑線桿装置/ Needle bar a 序号 图 号 数量 零 件 名 称 NAME OF PARTS 序号 图 号 数量 零 180011101 180020725 上軸 脚柱A Foot post A 180024401 180011201 針杆 脚柱B Foot post B...
  • Page 19 1 / 1 DL7500SX 2024/7/31 3.压脚装置/Presser foot m 2.針桿与挑線桿装置/ Needle bar and thread take-up mechanism E OF PARTS 序号 图 号 数量 零 件 名 称 NAME OF PARTS 序号 图 号 数量 115031901 180020725 上軸 Upper axis 115032101 180024401 針杆曲柄...
  • Page 20 060030812 pper 15. 5 180022301 法兰 Flange 115030901 76X28-9 180033202 馬达組件 Motor assembly 1 / 1 115030701 028050246 弹簧垫片T5 Spring washer T5 DL7500SX 115030702 018502032 螺釘M5X20 Screw M5X20 168031501 otective cover 2024/7/31 125033306 手輪 Handwheel 115030401 pper 8.5 012501032 螺釘M5X10...
  • Page 21 1 / 1 DL7500SX 2024/7/31 3.压脚装置/Presser foot mechanism 21 22 ARTS 序号 图 号 数量 零 件 名 称 NAME OF PARTS 115031901 抬压脚扳手 Presser foot lifter 115032101 抬压脚凸輪軸 Presser foot lifting camshaft 115032001 螺釘SM3.57-40X9.5 Screw SM3.57-40X9.5 012500536 螺釘M5X5 Screw M5X5 115031401 膝控提升短銷...
  • Page 22 1 / 1 DL7500SX 2024/7/31 OF PARTS 序号 图 号 数量 零 件 名 称 NAME OF PARTS 115031901 抬压脚扳手 Presser foot lifter 115032101 抬压脚凸輪軸 Presser foot lifting camshaft 115032001 螺釘SM3.57-40X9.5 Screw SM3.57-40X9.5 012500536 -40X10 螺釘M5X5 Screw M5X5 115031401 膝控提升短銷...
  • Page 23 Motor cover 180047501 张力輪組件 Tension wheel assembly 1 / 1 018502032 螺釘M5X20 16903 Screw M5X20 180022101 同步皮带 Timing belt 025050236 平垫圈5 DL7500SX Flat washer 5 11503 180047301 螺釘M8X25 Screw M8X25 062500816 螺釘M5X8 Screw M5X8 11503 180022001 同步輪D Synchronous wheel D 168012501 螺釘M3X8...
  • Page 24 螺釘M3X6 Screw M3X6 connector slider 168034001 1 / 1 电路板压板 Circuit board clamp guide slider rail 180011701 DL7500SX 层縫感应电路板 Layer slit induction circuit board t sleeve U 180030601 磁块 Magnetic block 2024/7/31 5.控制箱装置和操作盒/ Control box device and operating box t sleeve D thread loop 1 —(#14)
  • Page 25 1 / 1 DL7500SX 2024/7/31 6.旋梭装置/ Rotary hook mechanism 7.供油润滑装置/Lubrication 序号 图 号 数量 零 件 名 称 NAME OF PARTS 序号 图 号 数量 零 件 名 称 浮球組件 115071401 180085401 油盖螺釘 Oil cap screw 油盒盖 115073601 120011403 小油毡...
  • Page 26 1 / 1 DL7500SX 2024/7/31 nism 7.供油润滑装置/Lubrication 8.穿線装置/Threading mechanism 37 38 8 27 零 件 名 称 NAME OF PARTS 序号 图 号 数量 零 件 名 称 NAME OF PARTS 序号 图 号 数量 零 件 名 称 浮球組件...
  • Page 27 1 / 1 DL7500SX 2024/7/31 8.穿線装置/Threading mechanism 37 38 序号 图 号 数量 零 件 名 称 NAME OF PARTS Panel hook 面板線鉤 180090201 螺釘M4X6 Screw M4X6 125022201 电子夹線器 Electronic clamp 103012201 Screw SM5. 95-28x5 螺釘SM5. 95-28x5 013760532 Nut M3.5 螺母M3.5...
  • Page 28 1 / 1 DL7500SX 2024/7/31 ARTS 序号 图 号 数量 零 件 名 称 NAME OF PARTS Panel hook 面板線鉤 180090201 螺釘M4X6 Screw M4X6 125022201 Electronic clamp 电子夹線器 103012201 Screw SM5. 95-28x5 螺釘SM5. 95-28x5 013760532 螺母M3.5 Nut M3.5 021350106 Through-loop 过線环...
  • Page 29 Pump cover screws 調節螺釘 115081502 115011001 橡皮塞10.5 Rubber stopper 10.5 O型圈S4 081004870 尼龍油管 5040202 尼龍油管 5040202 油管夹 115085501 1 / 1 供油口 115080401 DL7500SX 螺釘M5x 062500816 油線挂鉤 180021901 2024/10/24 油線 115082401 尼龍油管 5040202 9.切線装置/Thread trimmer mechanism 螺釘SM4 101010901 油管夹 101090401 电線压板 120011701 油管支架...
  • Page 30 018501432 弹簧垫圈T5 Spring washer T5 028050246 平垫圈5 Flat washer 5 025050132 1 / 1 Pick machine 挑線电机 120013601 DL7500SX 2024/7/31 10.倒縫装置/Quick reverse mechanism ARTS 序号 图 号 数量 零 件 名 称 NAME OF PARTS 180150101 LED倒縫开关組件 LED reverse seam switch asm 062500616 螺釘M5×6...
  • Page 31 軸承624Z 螺釘SM4.76-28x6 Screw SM4.76-28x6 101010901 送料连杆 120010201 油管夹 Tubing clamp 1 / 1 101090401 120010101 送料驅动曲柄 电線压板 Wire pressure plate 120011701 DL7500SX 螺釘M6-0.7 014600632 油管支架 Tubing bracket 120012001 繞線器密封垫 168072901 弹簧垫圈T5 Spring washer T5 028050246 2024/7/31 針杆軸套D線 180090301 螺釘M5X14 018501432 11.附件/Accessories...
  • Page 32 由於對產品的改良及更新，本產品使用說明書中與零件圖之產品及外觀的修改恕不事先通知 ! The specification and/or appearances of the equipment described in this instruction book & parts list are subject to change because of modification which will without previous notice. DML-13P21.OCT.2024...
