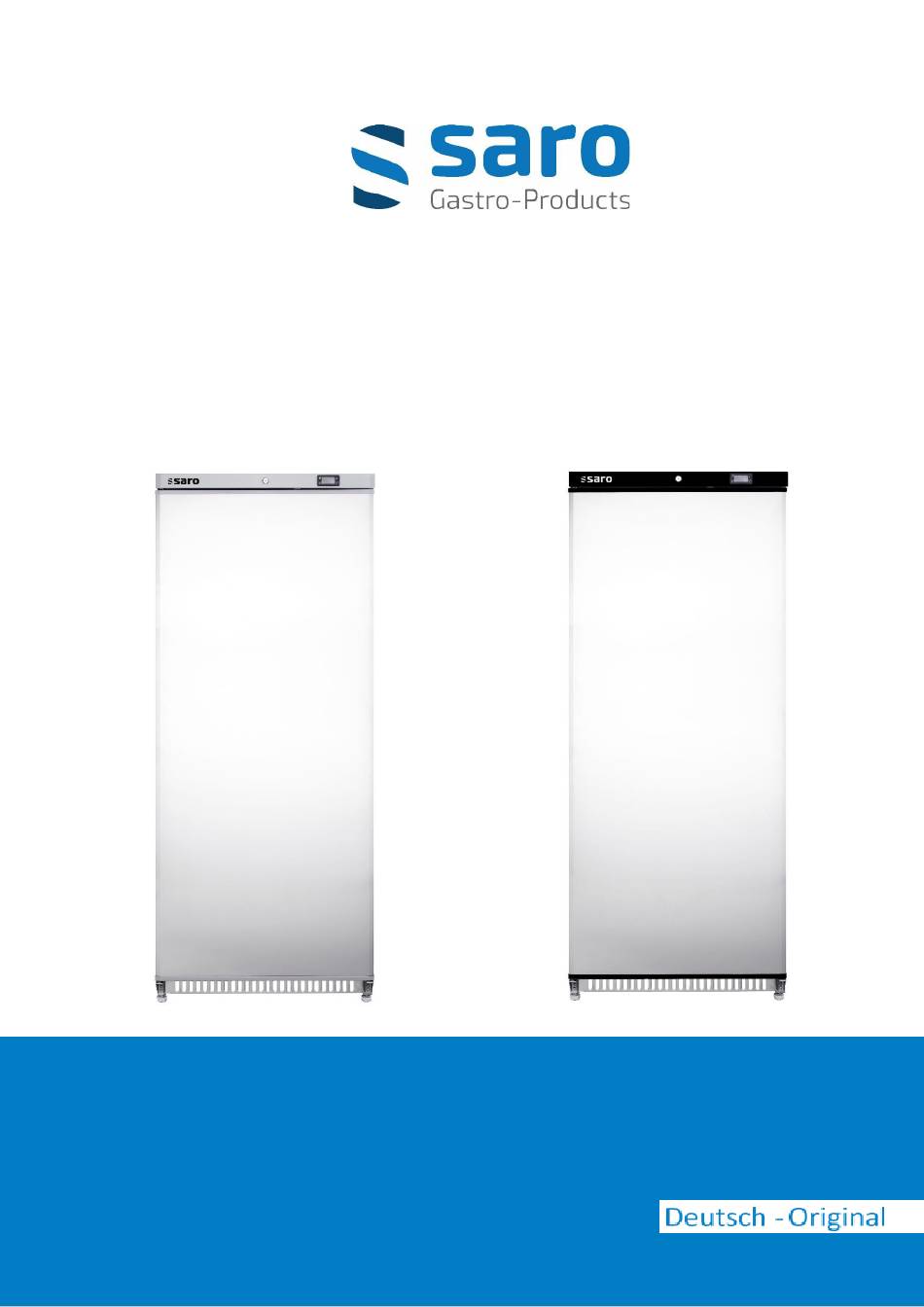

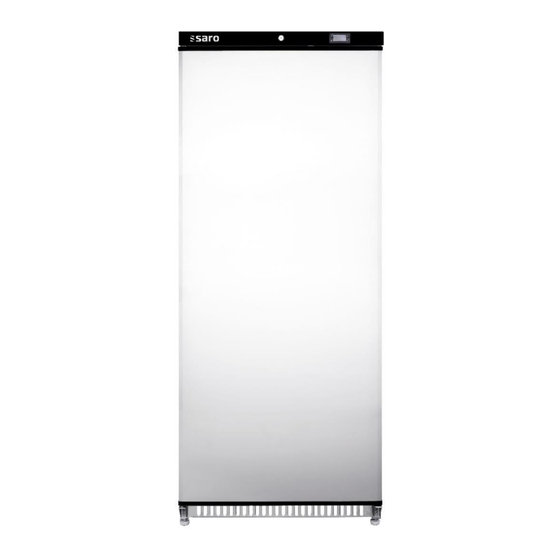

- Page 1 Seite 1 von 24 Betriebsanleitung Kühllagerschrank HK 601 / HK 601 S/S 07/24 SvN...
-
Page 2: Table Of Contents
Seite 2 von 24 INHALT Lieferumfang ..............................3 Normen und Richtlinien ..........................3 Technische Übersicht ..........................3/4 Symbolerklärungen ............................4 Allgemeine Hinweise............................... 5 Sicherheitshinweise ............................... 6 Geräteaufstellung ..............................7 Geräteanschluss ............................7 Struktur und Teile ............................8 Erste Inbetriebnahme ............................. 8 Bedienung –... -
Page 3: Lieferumfang
HK 601 S/S: Gehäuse: Edelstahl Innenraum: Kunststoff, weiß (HIPS) Tür(en) Ja, Türanschlag wechselbar, selbstschließend, mit Griffmulde Schloss Roste HK 601 (S/S): 4 x B 668 x T 525, Bodenrost: B x 668 x T 210 mm Ein-/Ausschalter Nein Innenbeleuchtung Ohne Anschlussvorbereitung... -
Page 4: Symbolerklärungen
Anschluss HK 601 (S/S): 220-240 V / 50 Hz / 0,14 kW Abmessungen innen HK 601 (S/S): B 675 x T 573 x H 1644 mm Abmessungen außen HK 601 (S/S): B 775 x T 744 x H 1900 mm... -
Page 5: Allgemeine Hinweise
Seite 5 von 24 ALLGEMEINE HINWEISE • Bewahren Sie diese Betriebsanleitung griffbereit in der Nähe des Gerätes auf. • Der Hersteller/Händler kann nicht verantwortlich gemacht werden für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen. • Bei Nichtbeachtung dieser Bedienungsanleitung ist die Sicherheit des Gerätes nicht mehr gewährleistet. •... -
Page 6: Sicherheitshinweise
Seite 6 von 24 SICHERHEITSHINWEISE • Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen. • Das Gerät ist weder geeignet noch vorgesehen für die Lagerung von Medikamenten oder leicht entzündlichen, brenn- baren oder explosiven Stoffen. •... -
Page 7: Geräteaufstellung
Seite 7 von 24 GERÄTEAUFSTELLUNG Stellen Sie das Gerät in einem trockenen und ausreichend belüfteten Raum auf. Sorgen Sie dabei für einen sicheren Stand auf einem trockenen und rutschfesten Untergrund. Stellen Sie das Gerät mit der Rückseite mindestens 10 cm von der Wand entfernt auf, um jederzeit für genügend Luftzirkulation zu sorgen. -
Page 8: Struktur Und Teile
Seite 8 von 24 STRUKTUR UND TEILE Digitalthermostat ERSTE INBETRIEBNAHME Vor der ersten Nutzung: Packen Sie das Gerät aus, überprüfen es auf Vollständigkeit und stellen Sie es auf (Siehe Geräteaufstellung). Säubern Sie das Gerät (siehe Reinigung). Schließen Sie das gesäuberte Kühlgerät (Siehe Geräteanschluss) an eine 230 V Steckdose an. Erst wenn die gewünschte Temperatur erreicht ist, legen Sie Ihre Ware in das Gerät ein. -
Page 9: Reinigung
Seite 9 von 24 Einschalten - Stecken Sie den Netzstecker in Steckdose. Das Gerät schaltet sich ein. Bedienung über das Display 1. Temperatur einstellen: Drücken Sie die SET-Taste und die eingestellte Temperatur wird angezeigt. Drücken Sie für 5 Sekunden die SET-Taste, um zur normalen Anzeige zurückzukehren. -
Page 10: Fehlersuche Und -Behebung
Seite 10 von 24 FEHLERSUCHE UND -BEHEBUNG Problem Ursache und Lösung Keine Kühlung Ist der Stecker eingesteckt? Ist die Steckdose in Ordnung? Ist die Sicherung defekt? Stromausfall? Somit die Stromversorgung des Gerätes wieder realisieren. Unbefriedigende Kühlleistung Direkte Sonneneinstrahlung? Gibt es eine Wärmequelle in der Nähe? Ist die Belüftung der Umgebung schlecht? Schließt die Tür richtig? Wird die Tür für längere Zeit geöffnet? Ist die Türdichtungsleiste deformiert oder beschädigt? Befindet sich zu viel Ware im Innenraum? Blockieren die Lebensmittel den Luftein- oder -auslass? -
Page 11: Explosionszeichnungen Mit Legende
Thermostat tranformer Thermostat-Transformator Fan Transformer Ventilator-Transformator Protector Schutz Starter Starter Fuse Sicherung EXPLOSIONSZEICHNUNG: HK 601 (S/S) EXPLOSIONSZEICHNUNG – Legende HK 601 (S/S) Filter Abdeckung für Kondensator Lüfter Rohrbefestigung Kondensator Lüfter Abflussrohr Aufnahmeplatte für Kondensator Lüfter Verdunstungsleitung Kondensator Wasserabtropfschale 07/24 SvN... -
Page 12: Verpackungs-Entsorgung
Seite 12 von 24 Trockenfilter Schutzgitter hingen Gehäuse Rollen Oberer Bügel Fuß justierbar Halterung für Sensor Kompressor Achse Schwerlastrad ohne Bremse (optional) Sensor Aufnahmeplatte für Kompressor Obere Blende Schwerlastrad mit Bremse (optional) Logosticker Bodenplatte (optional) Aufnahmeplatte für Verdampfer Lüfter Fuß Schloss + 2 Schlüssel Untere Blende Türschalter... - Page 13 Falls vorhanden (Name des Händlers) E-Mail-Adresse des Verkäufers Eventuell Weitere Notizen Name des Verkäufers Made in P.R.C for: SARO Gastro-Products GmbH Abteilung: Einkauf Sandbahn 6, 46446 Emmerich am Rhein, Germany Tel. +49 (0) 2822 9258-0 +49 (0) 2822 18192 E-Mail info@saro.de...
- Page 14 Seite 14 von 24 Operating instructions Refrigerator Model HK 601 / HK 601 S/S 07/24 SvN...
- Page 15 Seite 15 von 24 CONTENTS Scope of delivery ............................16 Standards and guidelines ..........................16 Technical overview ..........................16/17 Explanation of symbols ..........................17 General notes ............................... 18 Safety instructions ............................18/19 Installation ................................19 Connection .............................. 19/20 Structure and parts ............................20 First commissioning ............................
-
Page 16: Scope Of Delivery
Interior: Plastic, white (HIPS) Door(s) Yes, reversible door hinge, self-closing, with recessed handle Lock Shelves HK 601 (S/S): 4 x W 668 x D 525, Bottom shelf: W x 668 x D 210 mm On/Off switch Interior lighting None Preperation for connection... -
Page 17: Explanation Of Symbols
Connection HK 601 (S/S): 220-240 V / 50 Hz / 0,14 kW Internal dimensions HK 601 (S/S): W 675 x D 573 x H 1644 mm External dimensions HK 601 (S/S): W 775 x D 744 x H 1900 mm... -
Page 18: General Notes
Seite 18 von 24 GENERAL NOTES • Keep this operating manual handy near the device. • The manufacturer/dealer cannot be held responsible for damages resulting from non-compliance with this operating manual. • Failure to follow this operating manual may compromise the safety of the device. •... -
Page 19: Installation
Seite 19 von 24 especially when connecting multiple devices. This increases the risk of fire. • Do not move the device while it is in use. • Before moving the device, switch it off (if equipped with a switch) and unplug the power cord. •... -
Page 20: Structure And Parts
Seite 20 von 24 After a power outage or if the device has been disconnected from the power supply, wait at least 5 minutes before reconnecting and operating the device! If the device is restarted immediately after being turned off, the fuse may trip and interrupt the power flow. Additionally, this can overload and damage the compressor. -
Page 21: Cleaning
Seite 21 von 24 Turning on: Plug the power plug into the socket. The device will turn on. Setting the Temperature: Press the SET button and the set temperature will be displayed. Press the SET button for 5 seconds to return to normal display. Press the SET button for more than 2 seconds to change the set temperature. -
Page 22: Troubleshooting
Seite 22 von 24 TROUBLESHOOTING Problem Cause and Solution No Cooling Is the plug plugged in? Is the socket working? Is the fuse defective? Power outage? Restore the power supply to the device. Unsatisfactory Cooling Direct sunlight? Is there a heat source nearby? Is the ventilation of the surroundings poor? Performance Is the door closing properly? Is the door opened for long periods? Is the door seal deformed or damaged? Is there too much product inside? Are the food items blocking the air inlet or... -
Page 23: Exploded View With Legend
Seite 23 von 24 EXPLODED VIEW WITH LEGEND HK 601 (S/S) Net cover for condenser fan Hose clamp Condenser fan Outlet pipe (white) Cover/bracket for condenser fan Evaporating pipe Condenser Water tray Dry filter Back safety grille Housing Roller Top bracket... -
Page 24: Packaging Disposal
This is the only way to ensure that old devices are disposed of and recycled properly. Thank you! Made in P.R.C for: SARO Gastro-Products GmbH Department: Purchasing Sandbahn 6, 46446 Emmerich am Rhein, G e r m a n y Tel.
