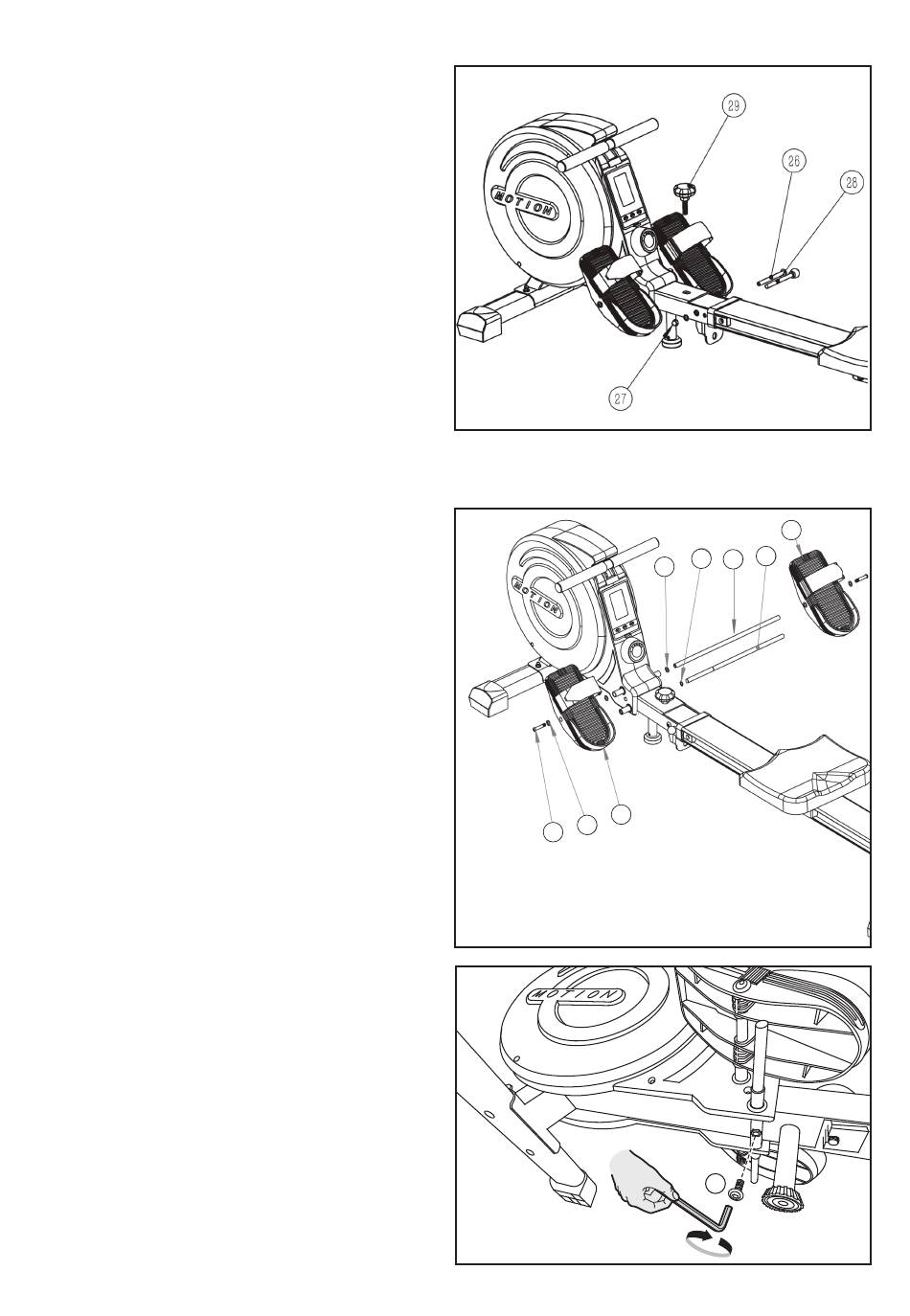

Schritt 5: Zusammenbau der Schiene
Die Schiene am Rahmen befestigen.
Schrauben Sie den M10 × 100 mm
Sechskantbolzen (Nr. 26) und die M10
Kontermutter (Nr. 27) unter Verwendung
von zwei Maulschlüsseln (Nr. 33) in das
Loch in der Nähe des Rahmens.
Setzen Sie den Arretierstift (Nr. 28) in
das Loch in der Nähe der Schiene ein.
Schrauben Sie schließlich den Bolzen
(Nr. 29) fest.
15
Schritt 6: Zusammenbau der Pedale
17
13 16
12
In diesem Schritt bereiten Sie zwei
Unterlegscheiben (12), eine Feder (13),
zwei Pedale (14) (15) vor. Pedalrohr
(16) Anschlaghebel (17), zwei M8
Inbusschrauben (30) und zwei M8
Dichtungen (31) und zwei Inbusschlüs-
sel (32).
Stecken Sie die beiden Pedalrohre in
14
31
30
den Rahmen.
Verbinden Sie die beiden Flachdichtun-
gen mit dem Pedalrohr, wird der Feder-
20
stopphebel installiert, in das Rahmenge-
häuse eingesteckt, schließen Sie die
beiden Pedale an das Pedalrohr an.
Hinweis: Die Pedalplatten sollten an
den Rahmen angepasst werden.
Mit zwei flachen Kissen und M8 × 20
mm Bolzen Pedale, schließlich unter
Verwendung von M8 Bolzen (20)
20
verriegeln Sie das Verriegelungsrohr
(17), schließen Sie die Installation ab.
