ELEKTRISCHER SCHRAUBENDREHER

2513T

www.ronixtools.com

Need help?

Do you have a question about the 2513T and is the answer not in the manual?

Questions and answers

Summary of Contents for Ronix 2513T

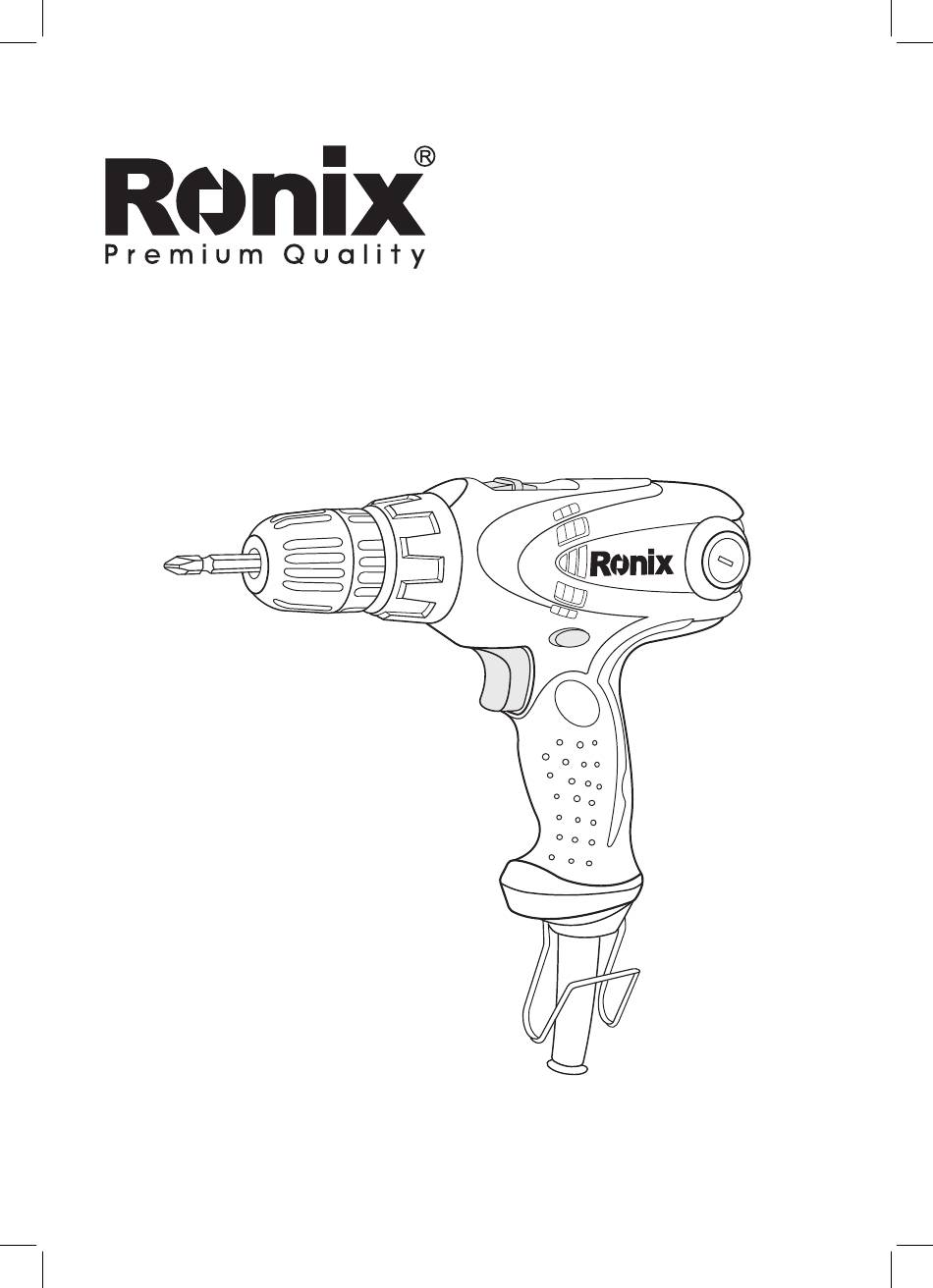

Page 1 ELEKTRISCHER SCHRAUBENDREHER 2513T www.ronixtools.com...
Page 3 TECHNISCHE DATEN Modell 2513T Leistung 280W Spannung 220-240V Frequenz 50-60Hz Spannfutter Größe 10mm Maximales Drehmoment 36N.M Leerlaufgeschwindigkeit 0-440 U/min /0-1650 U/min Gewicht 1.3Kg Enthält Kohlebürsten (1 Paar) GERÄTEKOMPONENTEN Drehmomentmesser Geschwindigkeitsregulierungsschlüssel Schnellspannfutter Kohlebürstenkappe Vorwärts-/Rückwärtsschalter EIN/AUS-Schalter Aufhänger Bedienungsanleitung...
Page 4 WARNUNG! Um das Verletzungsrisiko zu reduzieren, müssen Benutzer die Bedienungsanleitung lesen. ALLGEMEINE SICHERHEITSREGELN WARNUNG! Lesen Sie alle Sicherheitswarnungen und Anweisungen. Das Nichtbefolgen aller Warnungen und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für zukünftige Referenzen auf. Der Begriff “Elektrowerkzeug”...
Page 5 besteht ein erhöhtes Risiko für einen Stromschlag. - Setzen Sie Elektrowerkzeuge nicht Regen oder feuchten Bedingungen aus. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines Stromschlags. Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern.
Page 6 von Elektrowerkzeugen, bei denen der Schalter eingeschaltet ist, birgt Unfallgefahren. - Entfernen Sie jeden Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein am rotierenden Teil des Elektrowerkzeugs befestigter Schlüssel kann zu persönlichen Verletzungen führen. - Überstrecken Sie sich nicht. Halten Sie jederzeit einen sicheren Stand und Gleichgewicht.
Page 7 gefährlich. - Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlausrichtung oder Blockierung beweglicher Teile, Bruch von Teilen und andere Zustände, die das Elektrowerkzeug beeinträchtigen könnten, bevor Sie es verwenden. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht. - Halten Sie Schneidwerkzeuge scharf und sauber. Ordentlich gewartete Schneidwerkzeuge mit scharfen Schneidkanten neigen weniger dazu, sich zu verhaken, und sind leichter zu kontrollieren.
Page 8 BEDIENUNGSANLEITUNG - Setzen Sie das Elektrowerkzeug nur auf die Schraube, wenn es AUSgeschaltet ist. - Rotierende Werkzeugeinsätze können abrutschen. TIPPS - Nach einer langen Arbeitsperiode bei niedriger Geschwindigkeit lassen Sie die Maschine etwa 3 Minuten bei maximaler Geschwindigkeit ohne Last laufen, um sie abzukühlen. - Verwenden Sie zum Bohren in Metall nur perfekt geschärfte HSS- Bohrer (HSS = Hochgeschwindigkeitsstahl).
Page 9 den Hersteller des Implantats zu konsultieren, bevor sie diese Maschine verwenden. WARNUNG! Um Sicherheit und Zuverlässigkeit zu gewährleisten, sollten alle Reparaturen von einem autorisierten Servicecenter oder einer anderen qualifizierten Serviceorganisation durchgeführt werden. UMWELTSCHUTZ UND GARANTIE Elektroaltgeräte sollten nicht im Hausmüll entsorgt werden. Bitte recyceln Sie dort, wo entsprechende Einrichtungen vorhanden sind.
Page 10 ELECTRIC DRILL DRIVER 2513T...
Page 11 SPECIFICATIONS Model 2513T Power 280W Voltage 220-240V Frequency 50-60Hz Chuck Size 10mm Max Torque 36N.M No-load Speed 0-440RPM / 0-1650RPM Weight 1.3Kg Includes carbon brush 1pair PART LIST Speed Torque Adjusting Meter Keyless Sleeve chuck Carbon Brush Cap Forward/Reverse Button...
Page 12 WARNING! To reduce the risk of injury, users must read the instruction manual. GENERAL SAFETY RULES WARNING! Read all safety warnings and all instructions failure to follow all warning and instruction may result in election shock fire and/or serious injury. Save all warning and instructions for future reference The term “power tool”...
Page 13 parts. damaged or entangled cords increase the risk of electric shock. - When operating a power tool outdoors use an outdoor extension cord marked “W-A” or “W”. These cords are rated for outdoor use and reduce the risk of electric shock. - If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply.
Page 14 POWER TOOL USE AND CARE - Do not force the power tool. Use the correct power tool for your application.The correct power tool will do the job better and safer at the rate for which it is designed. - Do not use the power tool if the switch does not turn on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
Page 15 cause personal injury. 3) Hold the power tool by insulated gripping surfaces while performing an operation where the cutting accessory may contact hidden wiring or its cord. Cutting accessory contacting a “live” wire may make exposed metal parts of the power tool “live” and could give the operator an electric shock. ADDITIONAL SAFETY REGULATIONS WARNING! Remove the plug from the socket before carrying out any installation...
Page 16 ASSEMBLY CHANGING THE TOOL - Before any work on the power tool (e.g.maintenancetool change etc.) as well as during transport and storage set the rotational direction switch to the center position.Unintentional actuation of the on/off switch can lead to injuries. - The drill spindle is locked when the ON/OFF switch 5 is not pressed.
Page 17 and completely unscrew the keyless chuck. MOUNTING THE DRILL CHUCK The drill chuck must be tightened with a tightening torque of approx. 20Nm. Screw the securing screw in the counterclockwise direction into the opened keyless chuck; Tightening torque approx. 4-5Nm. Always use a new securing screw, as the threads are covered with a thread-locking compound that loses its effect after multiple uses.
Page 18 Press again to release the lock. REVERSING THE ROTATIONAL DIRECTION The F/R lever is used to reverse the rotation of the machine. However, this is not possible with the ON/OFF switch. Right rotation: for drilling and deriving in screws, push the F/R lever left stop. Left rotation: for loosening and unscrewing screws and nuts, press the F/R lever through to the right stop.
Page 19 material and then release the on/off switch. - By doing so, the head of the screw does not penetrate into the material. WORKING INSTRUCTIONS - Apply the power tool to the screw only if it is switched OFF. - Rotating tool inserts can slip off. TIPS - After a long period of wording at low speed, allow the machine to down by running it for approximately 3 minutes at maximum speed with no...
Page 20 WARNING! To ensure safety and reliability, all repairs should be performed by an authorized service center or other qualified service organization. ENVIRONMENTAL PROTECTION AND GUARANTEE Waste electrical products should not be disposed of with household waste. Please recycle where facilities exist. check with your local authority or retailer for recycling advice.
