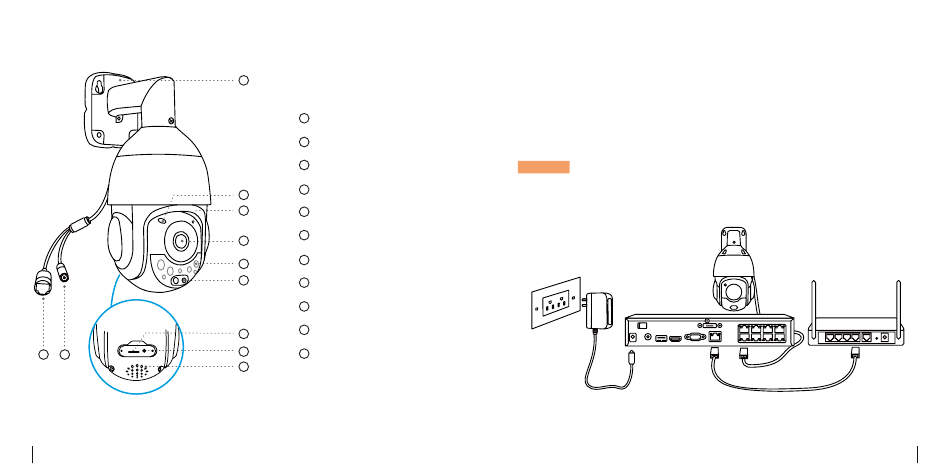

Über die Kamera
10 11
19 Deutsch
1
Halterung
1
Tageslichtsensor
2
Mikrofon
3
Objektiv
4
2
IR-LEDs
3
5
Spotlight
6
4
microSD-Kartenslot
7
5
Reset-Taste
6
8
Lautsprecher
9
LAN Port
10
7
Strom Port (optional)
8
11
9
Verbindungsdiagramm
Schließen Sie Ihre Kamera vor der Ersteinrichtung wie folgt an:
1. Verbinden Sie die Kamera mit einem Reolink NVR (nicht im
Lieferumfang enthalten) über ein Ethernet-Kabel.
2. Verbinden Sie den NVR mit Ihrem Router und schalten Sie den NVR ein.
HINWEIS: Die Kamera sollte mit einem 12V DC-Adapter oder einem PoE-
Stromversorgungsgerät wie einem PoE-Injector, PoE-Switch oder Reolink
NVR (nicht inklusive) betrieben werden.
Netzadapter
Reolink NVR
OFF ON
AUDIO
DC 48V OUT USB HDMI VGA
* Sie können die Kamera auch mit PoE-Switch oder PoE-Injector verbinden.
PoE IP-Kamera
Router
13 57
eSATA
LAN 24 68
Ethernet-Kabel
Ethernet-Kabel
Deutsch 20
