VMH SERIES

VMH FLEX

USER MANUAL

rev. AA

B001226

Need help?

Do you have a question about the VMH Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Veratron VMH Series

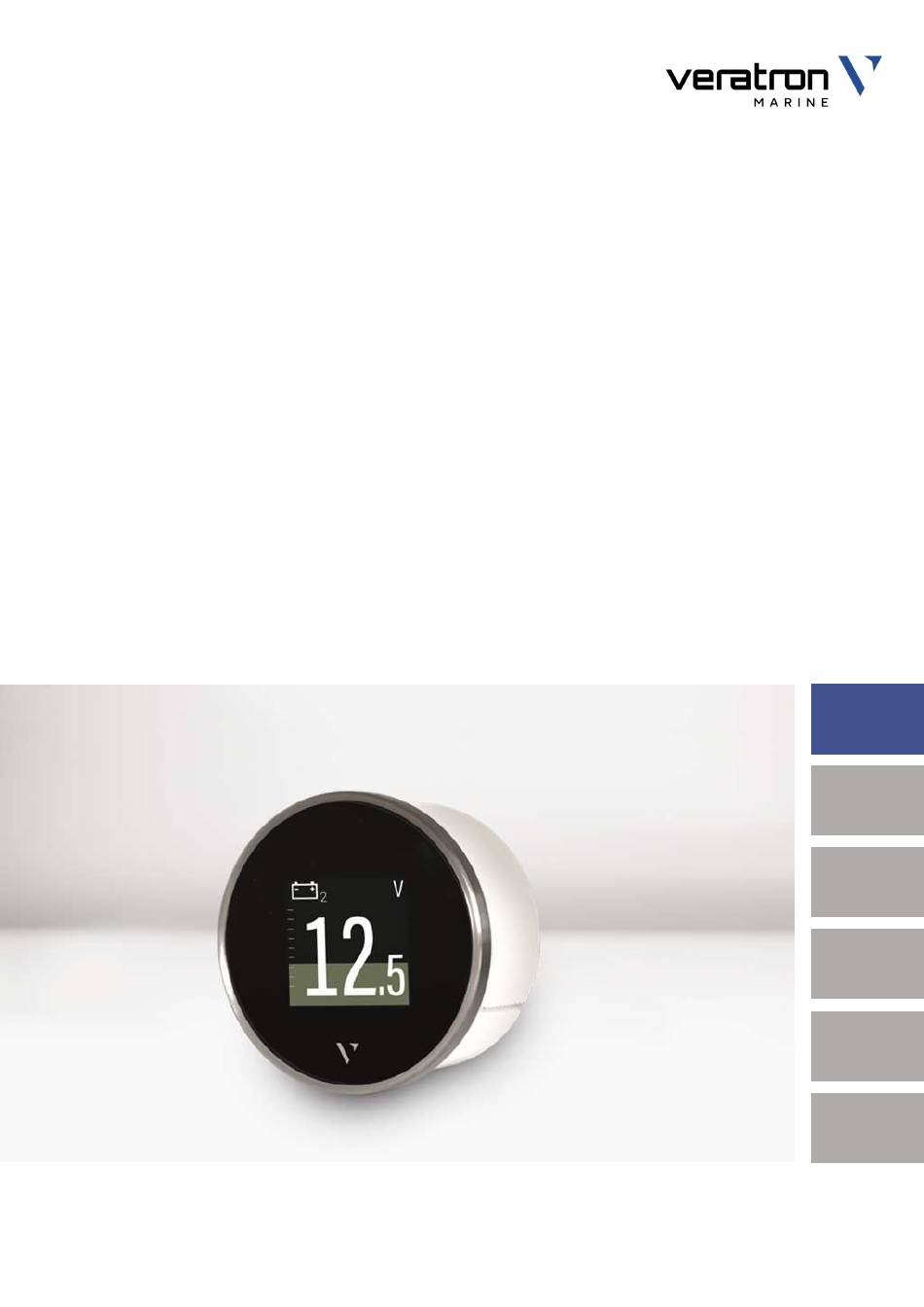

Page 1 VMH SERIES VMH FLEX USER MANUAL rev. AA B001226...
Page 2 CONTENT CONTENT Content ......................2 Introduction ....................3 Package Contents ..................... 3 Description ........................3 Contactless Configuration ..................3 Variants ........................... 3 Safety Information ..................4 Safety During Installation ..................4 Safety After Installation ................... 5 Electrical Connection ....................5 Installation ....................6 Before the Assembly ....................
Page 3 1x Wiring Harness – NMEA 2000® B001817 1x Wiring Harness - J1939 1x Safety Instructions and Veratron Card DESCRIPTION Small but powerful, the VMH Flex is the perfect compromise to display a large amount of boat data in a compact device. The innovative laser touch-button allows you to scroll up to 5 different screens, no matter if you are wearing gloves or it’s raining on your deck.
Page 4 • Use our product only as intended. Use of the • Modifications or manipulations to veratron product for reasons other than its intended use products can affect safety. Consequently, you may lead to personal injury, property damage may not modify or manipulate the product! •...
Page 5 SAFETY INFORMATION • Note the necessary clearance behind the drill conventional test lamps can cause damage to control units or other electronic systems. hole or port at the installation location. • The electrical indicator outputs and cables Required mounting depth: 65 mm. •...
Page 6 INSTALLATION INSTALLATION • Do not drill holes and installation openings in load-bearing or stabilizing struts or spars! • For the installation location, ensure the necessary clearance behind the holes or the installation opening. Required installation depth 65 mm. • Pre-drill small installation openings, enlarge with cone cutter, hole saw, jigsaw or file if necessary and finish.
Page 7 CONNECTIONS CONNECTIONS Before beginning, disconnect the negative terminal on the battery, otherwise you risk a short circuit. If the vehicle is supplied by auxiliary batteries, you must also disconnect the negative terminals on these batteries! Short circuits can cause fires, battery explosions and damage to other electronic systems. Please note that when you disconnect the battery, all volatile electronic memories lose their input values and must be reprogrammed.
Page 8 CONNECTIONS CONNECTION TO THE SAE J1939 NETWORK The VMH Flex J1939 cable does not include a connector on the CAN wires in order to fit the different engine manufacturers. Connect pin 8 (blue wire) to the CAN Low- and pin 7 (blue/white wire) to the CAN High signal. The data lines must be terminated by resistors as shown in the schematic.
Page 9 CONFIGURATION CONFIGURATION VMH FLEX CONFIGURATOR APP To configure the VMH Flex, some parameters must be configured, e.g. the display type, the connected sensor and its calibration or the alarm threshold. This is possible with the smartphone app "VMH Flex Configurator", which can be downloaded free of charge from the stores for both Android and iOS devices.
Page 10 CONFIGURATION THE CONFIGURATION PROCESS Before defining any settings, the current configuration must be read from the VMH Flex by pressing the read button and holding the smartphone’s NFC interface directly on the screen of the gauge. 1. READ 2. CONFIGURE 3.
Page 11 (e.g.: Tank1/Tank2 …). Characteristics: The sensor’s characteristic must be entered into the table. For Veratron sensors the curves are predefined and can be imported to the table by selecting the according option from the dropdown menu "Characteristics".
Page 12 CONFIGURATION SCREEN SETTINGS To change the illumination levels, the clock offset and the time format, use the configurations in the settings tab. Illumination: Use the sliders to define the brightness levels for the day and night mode. The day or night mode depends on the applied signal on the illumination input (Pin 6 – Red/White). Clock Offset: The time is not counted internally.
Page 13 CONFIGURATION J1939 Analog Alarm NMEA Display type Unit Sensor available Engine oil pressure Yes (below) 127489 °C Engine oil temp. Yes (above) 127489 °F Gear oil pressure Yes (below) 127493 °C Gear oil temp. Yes (above) 127493 °F Exhaust Gas °C Yes (above) 130316...
Page 14 DISPLAY LAYOUT DISPLAY LAYOUT SINGLE LAYOUT Symbol Indicates, which data type is displayed right now. For the data types, which support this function, there is also the instance indicated here. Unit Shows the unit of the currently displayed data. For some data types it’s possible to change the unit in the settings.
Page 15 DISPLAY LAYOUT ALARM DISPLAY Single data layout Dual data layout When an alarm occurs the bar-graph turns red, When an alarm occurs on any of the two displayed and a red alarm symbol is displayed in the top data, the numeric digits of the affected data part of the display between the data symbol and become red.
Page 16 TECHNICAL DATA TECHNICAL DATA DATASHEET Screen 1.44-inch TFT color display, sun-readable, transmissive Screen resolution 125 x 125 Pixel 12 V / 24 V Rated voltage Operating voltage 8 - 32 V with overvoltage and reverse polarity protection Resistive (0 -1500 Ω) Analog inputs Frequency (W, Ind.
Page 17 TECHNICAL DATA SUPPORTED NMEA 2000® PGNS Description Description ISO Address Claim 60928 Rudder 127245 ISO Request 59904 Fluid level 127505 ISO Transport Protocol, Data Transfer 60160 DC Detailed Status 127506 ISO Transport Protocol, Con. Mngmnt. 60416 Battery status 127508 ISO Acknowledgment 59392 Engine Parameters, Rapid Update 127488...
Page 18 NMEA 2000® Cable 2m A2C9624380001 NMEA 2000® Cable 0.5m A2C9624370001 NMEA 2000® Terminator Male A2C3931100001 NMEA 2000® Terminator Female A2C3931060001 NMEA 2000® T-Splitter A2C3931270002 NMEA 2000® 4 Ways T-Splitter B00054101 Visit http://www.veratron.com for the complete list of available accessories. B001226...
Page 19 Partial or complete distribution, translation or reproduction of this document is strictly prohibited without the prior written consent of veratron AG, with the exception of the following measures: - Print all or part of the document in its original size.
Page 20 VMH-SERIE VMH FLEX BEDIENUNGSANLEITUNG rev. AA B001226...
Page 21 INHALT INHALT Inhalt ......................2 Einführung....................3 Verpackungsinhalt ....................3 Beschreibung ....................... 3 Kontaktlose Konfiguration ..................3 Varianten ........................3 Sicherheitshinweise .................. 4 Während des Einbaus beachten ................ 4 Nach dem Einbau beachten ................. 5 Elektrischer Anschluss ..................... 5 Installation ....................6 Vor der Installation ....................
Page 22 B001817 1x Kabelbaum - J1939 1x Sicherheitshinweise und Veratron-Karte BESCHREIBUNG Klein aber dennoch Leistungsstark -Das VMH Flex ist der perfekte Kompromiss, um eine grosse Menge an Bootsdaten auf einem kompakten Gerät anzuzeigen. Mit der innovativen Laser-Touch-Taste können Sie durch bis zu 5 verschiedene Bildschirme blättern, egal ob Sie Handschuhe tragen oder es auf Ihr Deck...
Page 23 SICHERHEITSHINWEISE SICHERHEITSHINWEISE • Nicht rauchen! Kein offenes Feuer oder Wärmequellen! • Das Produkt wurde unter Beachtung der • Beachten Sie eventuelle Veränderungen am grundlegenden Sicherheitsanforderungen der EG- Fahrzeug, die beim Einbau zu berücksichtigen sind! • Für den Einbau sind Grundkenntnisse der Richtlinien und dem anerkannten Stand der Technik entwickelt, gefertigt und geprüft.
Page 24 SICHERHEITSHINWEISE • Beim Einbauort auf den nötigen Freiraum hinter den Prüflampen kann die Beschädigung von Steuergeräten oder anderer elektronischer Systeme Bohrungen oder der Einbauöffnung achten. Notwendige Einbautiefe 65 mm. zur Folge haben. • Einbauöffnungen klein vorbohren, mit Konusfräser, • Die elektrischen Ausgänge des Anzeigegerätes und Loch-, Stichsäge oder Feile gegebenenfalls daran angeschlossene Kabel müssen vor direkter Berührung und Beschädigung geschützt werden.
Page 25 INSTALLATION INSTALLATION • Bohren Sie keine Löcher und Montageöffnungen in tragende oder stabilisierende Streben oder Holme! • Für den Einbauort ist der notwendige Freiraum hinter den Bohrungen bzw. der Einbauöffnung zu beachten. Erforderliche Einbautiefe 65 mm. • Kleine Einbauöffnungen vorbohren, ggf. mit Kegelschneider, Lochsäge, Stichsäge oder Feile vergrössern und fertigstellen.
Page 26 ANSCHLUSS ANSCHLUSS Bevor Sie beginnen, klemmen Sie den Minuspol der Batterie ab, da Sie sonst einen Kurzschluss riskieren. Wenn das Fahrzeug von Zusatzbatterien versorgt wird, müssen Sie auch die Minuspole dieser Batterien abklemmen! Kurzschlüsse können Brände, Batterieexplosionen und Schäden an anderen elektronischen Systemen verursachen.
Page 27 ANSCHLUSS ANSCHLUSS AN DAS SAE J1939-NETZWERK Die VMH Flex J1939-Version wird nicht mit einem Kabel geliefert, das einen Stecker für die CAN- Schnittstelle enthält, da es keinen standardisierten Steckertyp gibt. Verbinden Sie Pin 8 (blaues Kabel) mit dem CAN Low- und Pin 7 (blau/weisses Kabel) mit dem CAN High- Signal.
Page 28 KONFIGURATION KONFIGURATION VMH FLEX-CONFIGURATOR-APP Um das VMH Flex zu konfigurieren, müssen einige Parameter eingestellt werden, z.B. der Display-Typ, der angeschlossene Sensor und dessen Kalibrierung oder der Schwellwert für den Alarm. Dies ist mit der Smartphone-App "VMH Flex Configurator" möglich, die sowohl für Android- als auch für iOS-Geräte kostenlos aus den Stores heruntergeladen werden kann.
Page 29 KONFIGURATION DER KONFIGURATIONSPROZESS Bevor Einstellungen am VMH Flex vorgenommen werden können, muss die aktuelle Konfiguration aus dem Gerät ausgelesen werden indem. Dafür soll die Taste «READ» gedrückt und die NFC-Schnittstelle des Smartphones direkt auf die Frontscheibe des VMH-Geräts gehalten werden. 1.
Page 30 Sensoren gemeint ist, wenn mehrere im System vorhanden sind (z. B.: Tank1/Tank2 ...). Characteristics: Die Kennlinie des Sensors muss in die Tabelle eingegeben werden. Für Veratron- Sensoren sind die Kurven vordefiniert und können in die Tabelle importiert werden, indem die entsprechende Option aus dem Dropdown-Menü...
Page 31 KONFIGURATION BILDSCHIRMEINSTELLUNGEN Um die Beleuchtungsstärke, den Zeitversatz und das Zeitformat zu ändern, verwenden Sie die Konfigurationen auf der Registerkarte Einstellungen. Beleuchtung: Verwenden Sie die Schieberegler, um die Helligkeitsstufen für den Tag- und Nachtmodus festzulegen. Der Tag- oder Nachtmodus hängt vom angelegten Signal am Beleuchtungseingang (Pin 6 - Rot/Weiss) Uhr-Offset: Die Zeit wird intern nicht gezählt.
Page 32 KONFIGURATION J1939 Analog Alarm NMEA Display-Typ Masseinheit Sensor verfügbar Waste water level Nein 127505 (Abwasserfüllstand) Trim Nein 127488 (Motortrimmung) Rudder position Nein 127245 (Ruderposition) Coolant temperature °C Ja (oben) 127489 (Kühlmitteltemp.) °F Boost pressure Ja (unten) 127488 (Ladedruck) Engine oil pressure Ja (unten) 127489 (Motoröldruck)
Page 33 BILDSCHIRMLAYOUT BILDSCHIRMLAYOUT EINZEL-LAYOUT Symbol Zeigt an, welcher Datentyp gerade dargestellt wird. Bei gewissen Datentypen ist hier auch die Instanz angezeigt Masseinheit Zeigt die Masseinheit der aktuell angezeigten Daten an. Für einige Datentypen ist es möglich, die Einheit in den Einstellungen zu ändern. (Siehe Tabelle "Unterstützte Konfigurationen") Gemessener Wert Hier wird der numerische Wert der entsprechenden...
Page 34 BILDSCHIRMLAYOUT ALARM DISPLAY Einzelnes Datenlayout Doppeltes Datenlayout Bei einem Alarm färbt sich die Balkengrafik rot Wenn bei einem der beiden angezeigten Daten und ein rotes Alarmsymbol wird im oberen Teil ein Alarm auftritt, werden die numerischen Ziffern des Displays zwischen dem Datensymbol und der betroffenen Daten rot.
Page 35 TECHNISCHE DATEN TECHNISCHE DATEN DATENBLATT Bildschirm 1,44-Zoll-TFT-Farbdisplay, sonnenlesbar, transmissiv Bildschirmauflösung 125 x 125 Pixel Nennspannung 12 V / 24 V Betriebsspannung 8 - 32 V mit Überspannungs- und Verpolungsschutz Widerstandsabhängig (0 -1500 Ω) Analoge Eingänge Frequenz (W, Ind., Halle, Generator) Digitale Eingänge CAN (NMEA 2000®...
Page 36 TECHNISCHE DATEN UNTERSTÜTZTE NMEA 2000® PGNS Beschreibung Beschreibung ISO Address Claim 60928 Rudder 127245 ISO Request 59904 Fluid level 127505 ISO Transport Protocol, Data Transfer 60160 DC Detailed Status 127506 ISO Transport Protocol, Con. Mngmnt. 60416 Battery status 127508 ISO Acknowledgment 59392 Engine Parameters, Rapid Update 127488...
Page 37 A2C9624400001 NMEA 2000® Kabel 2m A2C9624380001 NMEA 2000® Kabel 0,5m A2C9624370001 NMEA 2000® Klemme Stecker A2C3931100001 NMEA 2000®-Klemme Buchse A2C3931060001 NMEA 2000® T-Splitter A2C3931270002 NMEA 2000® 4 -fachT-Splitter B00054101 Unter http://www.veratron.com finden Sie eine vollständige Liste des verfügbaren Zubehörs. B001226...
Page 38 Originalgrösse. - Vervielfältigung des Inhalts ohne Änderung und Erklärung durch die Veratron AG als Urheberrechtsinhaberin. Veratron AG behält sich das Recht vor, Änderungen oder Verbesserungen an der zugehörigen Dokumentation ohne vorherige Ankündigung vorzunehmen. Gesuche um Genehmigung, zusätzliche Exemplare dieses Handbuchs oder technische Informationen dazu sind an die veratron AG zu richten.
