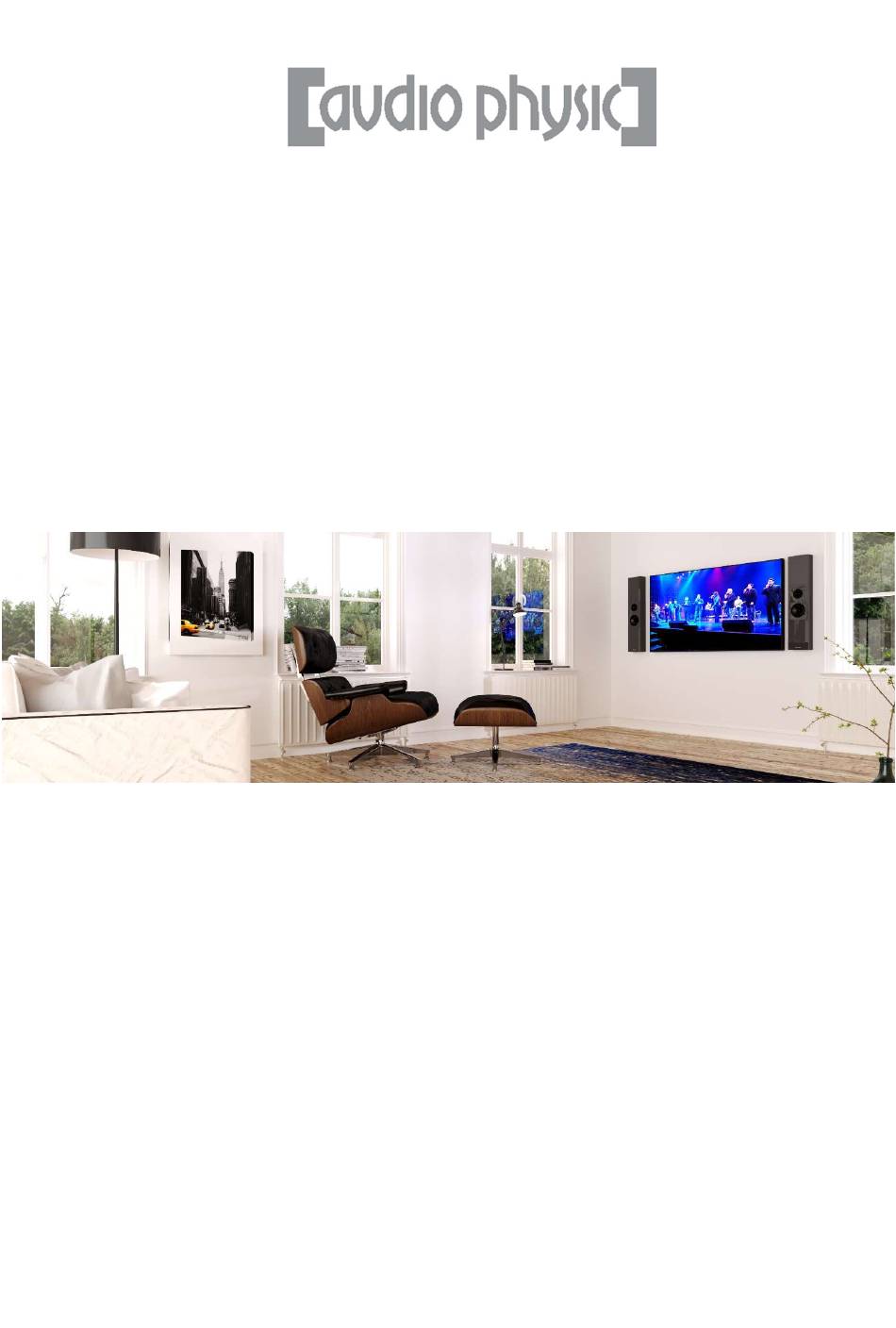

- Page 1 Owner`s Manual Bedienungsanleitung REFERENCE “On-Wall”...

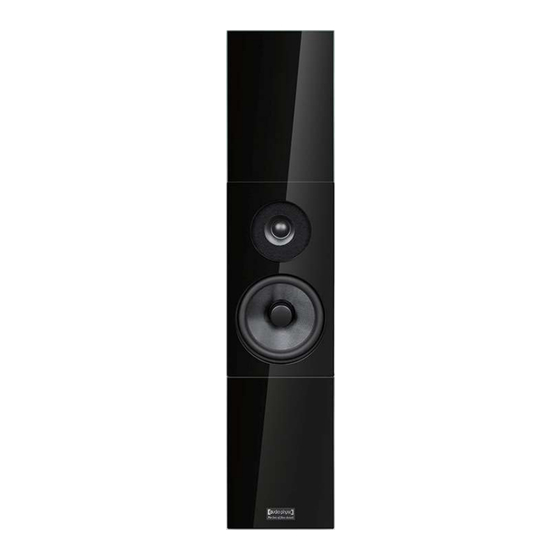

- Page 2 Technische Spezifikationen…………………………………………………………………………………..……. 17 Contents page Welcome………………………………………………………………….……………..……….……………..………… 10 Scope of delivery …………………………………………………………………….……….……………..………… 10 General Tips……………………………………………………………………………………..……………..………… 11 Operation Modes and Combinations………………………………………….……………..……………12-14 Unpacking and Assembly…………………………………………………………………………………………… 15 Connecting the Loudspeakers……………………………………………………..…...……………..………… 15 Mounting and Positioning……………………………………………………………...……………..………….. 16 Technical Specifications…………………………………………………………………...……………..…….…… 17 REFERENCE On-Wall / Glas Schwarz / Glass Black...
- Page 3 Werk. Diese Maßnahmen tragen dazu bei, dass Sie zuhause in den vollen Genuss der hohen Material-, Fertigungs- und Klangqualität von AUDIO PHYSIC Lautsprechern kommen. Im Regelfall wird Ihnen der kompetente AUDIO PHYSIC Fachhändler die Lautsprecher liefern und installieren. Sollten Sie dies selbst tun wollen, helfen Ihnen die auf den folgenden Seiten beschriebenen Tipps und Schritte bei der sicheren Inbetriebnahme.
- Page 4 Allgemeine Tipps Die REFERENCE On-Wall 2 entnehmen Sie idealerweise dem liegenden Karton. Folgen Sie für die sichere und korrekte Installation den Hinweisen im Kapitel „Auspacken und Zusammenbau“. Die Lautsprecher sollten etwa Zimmertemperatur erreichen, bevor Sie sie mit der HiFi-Anlage verbinden und in Betrieb nehmen.
- Page 5 Die REFERENCE On-Wall 2 sind vollwertige Lautsprecher, die über einen breites Frequenzspektrum verfügen. Je nach Anspruch, kann es sich lohnen, die Boxen um einen Subwoofer wie den AUDIO PHYSIC LUNA zu einem 2.1-Stereo-Set zu erweitern. Davon profitieren tiefe Frequenzen, Neutralität und Abbildungstreue.
- Page 6 Virtual-Surround-Funktion angesteuert.. REFERENCE On-Wall in verschiedenen 5.1 Surround-Anwendungen In einem vollwertigen Mehrkanal-Set können die REFERENCE On-Wall sowohl als Front- wie auch als Rear- Speaker eingesetzt werden. Als Spielpartner empfehlen wir den AUDIO PHYSIC HHC III CENTER, wie den Subwoofer LUNA. Es entsteht ein Gesamtsystem höchster tonaler Balance und beeindruckender Leistungsfähigkeit.
- Page 7 Nicht immer sind die Voraussetzungen gegeben, dass ein konventioneller Center-Speaker akustisch optimal platziert werden kann. Ist beispielsweise der HHC III CENTER von seiner Form zu tief, besteht die Option einen einzelnen REFERENCE On-Wall für den Center-Kanal zu verwenden. Dazu sollte er mithilfe der Bohrschablone quer unterhalb des TV oder der Leinwand an die Wand montiert werden.
- Page 8 Center- Lautsprecher. Die für rechten und linken Front-Kanal genutzten REFERENCE On-Wall sollten einigen Abstand zu TV oder Leinwand besitzen, um eine perfekte Raumabbildung zu gewährleisten. Ideal ist es, wenn die Front-Lautsprecher zum Hörplatz ein gleichschenkliges Dreieck bilden und der Abstand zu den als Center verwendeten REFERENCE On-Wall jeweils über 50 Zentimeter beträgt, damit eine perfekte...
- Page 9 Schließen Sie nun die Kabel an Ihren Verstärkeroder TV an und beachten bitte ebenso die Polarität. 5. Verwenden Sie zwei REFERENCE On-Wall für den Center-Kanal, so verbinden Sie bitte beide Lautsprecher mit dem für den Centerkanal am Receiver vorgesehenen Anschluss (Parallel-Betrieb) und beachten bitte die identische Polarität.
- Page 10 Auch hier sollten die REFERENCE On-Wall nur mit Wandmontage eingesetzt werden (siehe Punkte 1.2 bis Wenn Sie eine besonders definierte Raumabbildung bevorzugen, befestigen Sie die REFERENCE On-Wall derart, dass sich die Hochtöner der Lautsprecher in etwa auf Ohrhöhe zum Hörplatz. Bevorzugen Sie eine eher weitläufige Raumabbildung in Surround, so können Sie die Lautsprecher auch oberhalb einer...
- Page 11 PHYSIC loudspeakers in the comfort of your own home. As a rule, your competent AUDIO PHYSIC dealer will deliver and install your loudspeakers. If you would rather install your product yourself, the following pages provide you with detailed tips and steps to follow in order to safely set up your loudspeakers.
- Page 12 Maintenance The high-quality cabinets of the REFERENCE On-Wall loudspeakers in large part have a glass surface. As a rule, a fine, soft and damp cloth is all that you need to clean the surfaces. If a cleaning agent is required, use this to dampen the cloth and do not directly apply it to the surface.
- Page 13 TV or LCD projector with a viewing screen are generally the centrepiece of the system. That is why here as well, the REFERENCE On-Wall loudspeakers should also be mounted on the wall on either side of the TV or viewing screen.
- Page 14 REFERENCE On-Wall in a 5.1 Surround Application In a complete multi-channel set, the REFERENCE On-Wall loudspeakers can be used as both front and rear speakers. We recommend partnering these loudspeakers with the AUDIO PHYSIC HHC III Centre, along with the LUNA subwoofer.
- Page 15 In a surround system, the centre channel quantitatively handles the majority of the sound reproduction. In order to maintain a perfect space panorama, mount the REFERENCE On-Wall unit to be run through the centre channel as close as possible to the TV or next to the viewing screen. In this type of configuration, you connect both REFERENCE On-Wall loudspeakers used as centre speakers to the centre plug jack on your receiver.
- Page 16 Now remove the top foam cover and carefully slide down the protective foil so that you can easily remove the loudspeaker. Our REFERENCE On-Wall models are fitted with a solid front panel without fabric when delivered from our factory. If you wish, you can easily exchange this panel for the panel covered in fabric that is also enclosed with your loudspeaker to suit your tastes.
- Page 17 This is essential to ensure the best possible bass reflex tuning. This also allows for easy feed-in of the connector cables. The spirit level included in the „Welcome to the AUDIO PHYSIC Family“ package will assist you in the positioning of the loudspeakers.
- Page 18 Technical Specifications REFERENCE On-Wall REFERENCE On-Wall Height / Höhe 32,5” / 82,5 cm Width / Breite 6.7” / 17cm Depth / Tiefe 3,5” / 9 cm Weight ~9 Kg Recomm. amplifier 20-100 watts power / empf. Verst. Leistung Impedance / Impendanz...
- Page 19 AUDIO PHYSIC GmbH Almerfeldweg 38 59929 Brilon / Deutschland Germany Tel.+49(0)2961/96170, info@audiophysic.com www.audiophysic.com...
