Summary of Contents for Audio Physic CLASSIC Compact

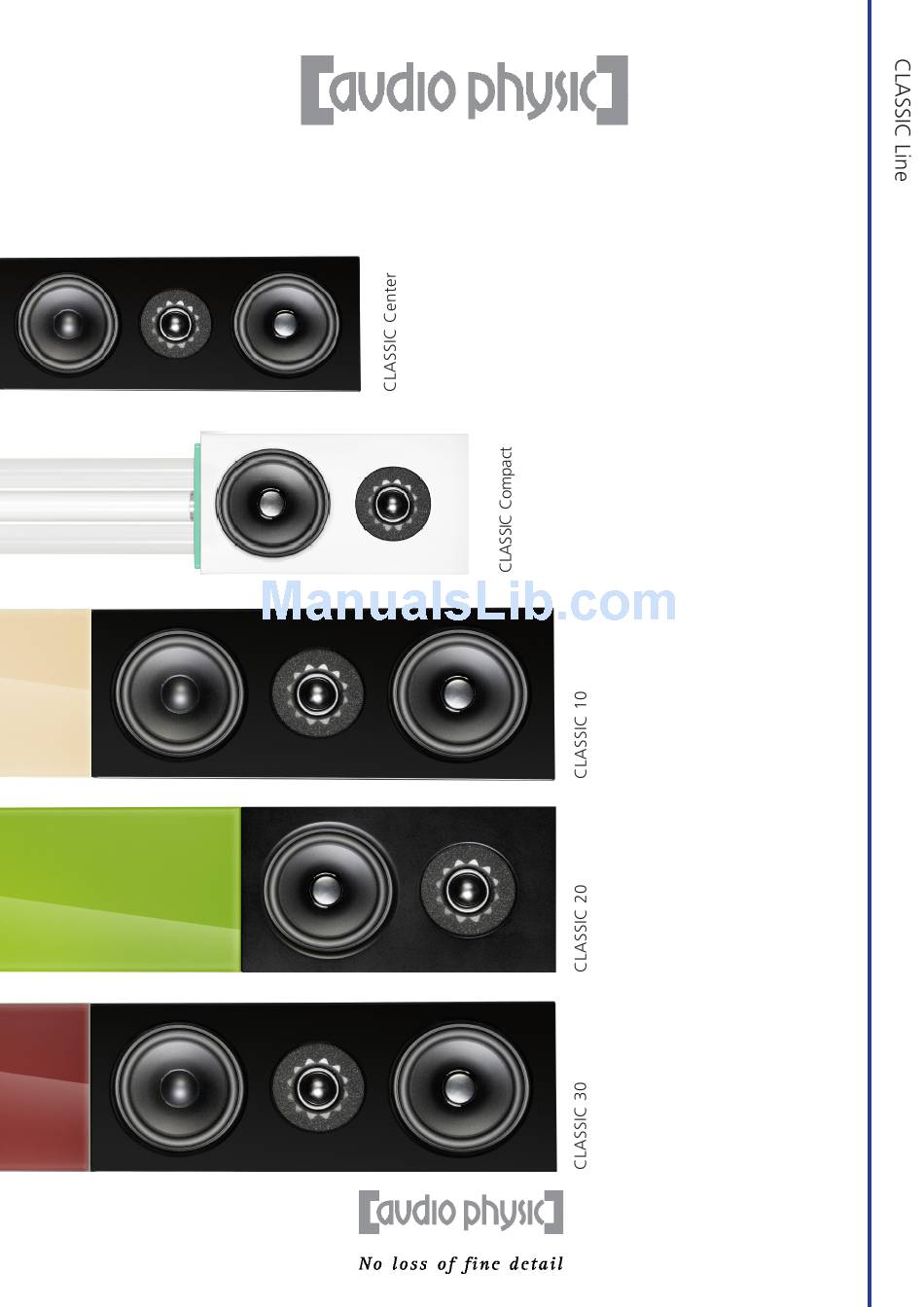

  • Page 1 Owner´s Manual Bedienungsanleitung CLASSIC Line...

  • Page 2: Table Of Contents

    General Tips page Unpacking and Assembly of the CLASSIC 10 | CLASSIC 20 | CLASSIC 30 page Unpacking and Assembly of the CLASSIC Compact | CLASSIC Center page Connecting the Loudspeakers page Setting Up the CLASSIC 10 | CLASSIC 20 | CLASSIC 30...

  • Page 3: Seite

    Your new loudspeakers are delivered in two separate boxes. One box contains one loudspeaker and one front grille, as well as your „Welcome to the Audio Physic Family“ package containing this Owner‘s Manual, the Final Inspection Certificate and accessories. In the second box you will find the other loudspeaker and one front grille.

  • Page 4: Seite

    Diese Maßnahmen tragen dazu bei, dass Sie zuhause in den vollen Genuss der hohen Material-, Fertigungs- und Klangqualität von AUDIO PHYSIC-Lautsprechern kommen. Im Regelfall wird Ihnen der kompetente AUDIO PHYSIC-Fachhändler die Lautsprecher liefern und installieren. Sollten Sie dies selbst tun wollen, helfen Ihnen die auf den folgenden Seiten beschriebenen Tipps und Schritte bei der siche- ren Inbetriebnahme.

  • Page 5: Allgemeine Tipps

    (die Kartons sind entsprechend gekennzeichnet) und Sie die Spikes einfach anbringen können. Die Spikes für beide Lautsprecher befinden sich in Ihrem „Welcome to the Family“-Paket. Die CLASSIC Compact und den CLASSIC Center entnehmen Sie idealerweise dem liegenden Karton. Folgen Sie für die sichere und korrekte Installation den Hinweisen im Kapitel „Auspacken und Zusammenbau“.

  • Page 6: Auspacken Und Zusammenbau - Classic 10 | Classic 20 | Classic 30

    Sie unsere hochwertigen VC-Füße (Abbildung rechts: VCF II M8) für die Lautsprecher. Die „Vibration Control“-Füße sind nicht nur eine Alternative zu Spikes auf hochwertigen Böden, sondern vermindern die Schwingungsübertragung zwischen Lautsprecher und Fußboden. Das Ergebnis ist ein hörbares Plus an Feinzeichnung und Abbildungstreue. Ihr AUDIO PHYSIC-Fachhändler berät Sie gerne.

  • Page 7: Auspacken Und Zusammenbau Classic Compact | Classic Center

    Die beiliegende Dosenlibelle hilft Ihnen bei der Feinjustage (die Luftblase muss inmitten des inneren Kreises zur Ruhe kommen). Von Werk sind die Modelle CLASSIC Compact und CLASSIC Center mit einer soliden Frontblende ohne Stoffbespannung versehen. Diese Blende können Sie nach Ihrem persönlichen Geschmack gegen die beilie- genden Blenden mit Frontbespannung austauschen.

  • Page 8: Aufstellen Der Lautsprecher Classic 10 | Classic 20 | Classic 30

    Aufstellen der Lautsprecher CLASSIC 10 | CLASSIC 20 | CLASSIC 30 Ideal ist es, wenn Sie Ihre neuen Lautsprecher im Raum so positionieren, dass sie mit Ihrem Hörplatz ein gedachtes, gleichschenkliges Dreieck bilden. Der Abstand zwischen den Boxen sollte etwa das 0,8- bis 1,2-fache des Abstandes zum Hörplatz betragen. Je näher Sie vor den Lautsprechern sitzen, umso direkter und trockener werden Sie den Klang empfinden.
  • Page 9 Die Entfernung zu den Seitenwänden beeinflusst, neben der Stärke der Basswiedergabe, insbesondere die Ortung von Schallereignissen und damit die Abbildungspräzision. Mit größerem Abstand wird die Ortung genauer, der Klang ausgeglichener. Sehr nahe an den Seitenwänden kommt es zu frühen Reflexionen, die neben einer geringeren Ortbarkeit auch zu einem tendenziell nervösen Klang führen.

  • Page 10: Aufstellen Der Lautsprecher Classic Compact

    Plus an Feinzeichnung und Abbildungstreue. Weiterer Vorteil der VCF-Component: Kratzer an Schrank-oder Regaloberflächen werden zuverlässig vermieden. Positionieren Sie die CLASSIC Compact so, dass sich ihre Hochtöner in Bezug auf den Sitz-/Hörplatz auf Ohrhöhe befinden. Das gewährleistet eine originalgetreue Raumabbildung und tonale Balance.
  • Page 11 15 cm Ausrichten der Lautsprecher CLASSIC Compact Stehen die Lautsprecher parallel, drehen Sie die Boxen nun so nach innen, dass eine gedachte Linie vom Hochtöner jeder Box auf Ihren bevorzugten Hörplatz zeigt. Wenn Sie Musik gerne alleine genießen, sollten sich die beiden Linien an Ihrem Hörplatz „schneiden“.

  • Page 12: Aufstellen Des Classic Center

    Receivers ein. Nur so ist eine phasengenaue Reproduktion möglich. Unser Klangtipp für noch mehr Detailtreue Wenn Sie den Klang Sie die CLASSIC Compact oder den CLASSIC Center in einem Regal oder Sideboard platzieren, und die Klangqualität noch einmal steigern möchten, sollten Sie unsere VC-unterstellfüße „VCF II Component“...

  • Page 13: Technische Spezifikationen

    – 1 x 150 mm 1 x 150 mm Hochton 1 x 30 mm / SD 1 x 30 mm / SD 1 x 30 mm / SD CLASSIC Compact CLASSIC Center Technische Spezifikationen Höhe 31,5 cm 17,0 cm Breite...

  • Page 14: Welcome

    In order to secure this additional service, please fill out the warranty card enclosed with your loudspeakers and send this and a copy of your proof of purchase to your national AUDIO PHYSIC distributor. He will send you written confirmation of your 10 year warranty shortly after receiving these documents.

  • Page 15: General Tips

    (the boxes are marked accordingly) and you can easily attach the spikes. The spikes for both loudspeakers can be found in your “Welcome to the Audio Physic Family“ package. The CLASSIC Compact and CLASSIC Center should ideally be removed from their boxes when the boxes are lying on the ground. Please follow the instructions in the chapter “Unpacking and Assembly“...
  • Page 16 Remove the “Welcome to the Audio Physic“ package and the accessories. Keep the box on the floor and carefully remove the loudspeaker together with its protective foam pads. It is ideal if two people carry out this step.

  • Page 17: Unpacking And Assembly Of The Classic Compact | Classic Center

    Our CLASSIC Compact and CLASSIC Center models are fitted with a solid front panel without fabric when delivered from our factory. If you wish, you can exchange this panel for the panel covered in fabric that is also enclosed with your loudspeaker to suit your tastes.
  • Page 18 Setting Up Your CLASSIC 10 | CLASSIC 20 | CLASSIC 30 Loudspeakers The ideal placement of your loudspeakers in your room involves positioning them in an isosceles triangle arrangement including your listening seat, creating equal spacing between each loudspeaker and the listening position.
  • Page 19 Alongside the strength of the bass response, the distance from the side walls also particularly affects the localisation of sound events and therefore the precision of the spatial imaging. As the distance from the walls increases, the localisation will become more precise and the sound will be more balanced. When the loudspeakers are extremely close to the side walls, this will result in early reflections, leading to reduced spatial perception and tending towards nervous sound reproduction.
  • Page 20 If you want to operate your CLASSIC Compact on a shelf, you should ensure that it is placed a good hand‘s width away from the back wall.
  • Page 21 15 cm Positioning Your CLASSIC Compact Loudspeakers Once your loudspeakers are positioned parallel to the side walls, turn them inwards until an imaginary line is pointing from the tweeter of each loudspeaker towards your preferred listening position. If you prefer to listen to music alone, these two imaginary lines coming from the loudspeakers should ‘intersect‘...
  • Page 22 Our Tip for Even More Precise Details If you want to increase the sound quality of your CLASSIC Compact or your CLASSIC Center even more in terms of precision and bass response,try out our high-quality VC feet (for example VCF II Component in the image on the right) on your loudspeakers.

  • Page 23: Technical Specifications

    CLASSIC 10 CLASSIC 20 CLASSIC 30 Technical Specifications Height 41.5“ 41.5“ 41.5“ Width 6.7“ 6.7“ 6.7“ Depth 9.5“ 11.4“ 16.2“ Required Space: Width x Depth 8.3“ x 11.8“ 8.3“ x 13.8“ 8.3“ x 18.5“ Weight 16.5 kg 18.5 kg 27.0 kg 22.5 kg (glass design) 23.5 kg (glass design) 33.0 kg (glass design)
  • Page 24 AUDIO PHYSIC GmbH Almerfeldweg 38 59929 Brilon / Deutschland Germany Tel. +49(0)2961/9617-0; Fax +49(0)2961/51640 info@audiophysic.de / www.audiophysic.de...

This manual is also suitable for:

Classic centerClassic 10Classic 20Classic 30
