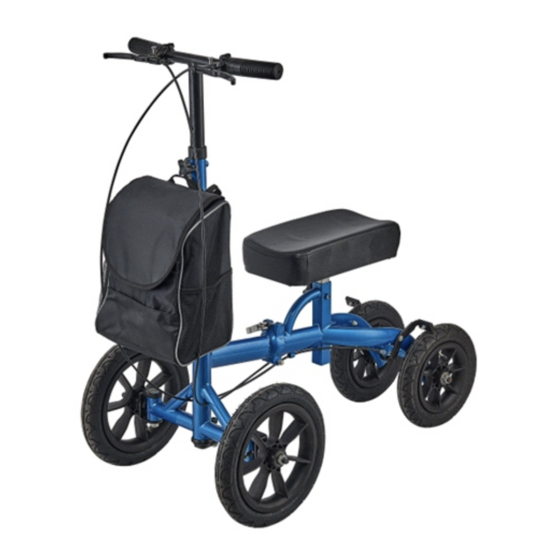

IN231100634V01_US_CA_712-059V00
EN_IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
FR_IMPORTANT:A LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION
ULTÉRIEURE.
ES_IMPORTANTE, LEA Y GUARDE PARA FUTURAS REFERENCIAS.
PT_IMPORTANTE, RETER PARA REFERÊNCIA FUTURA: LEIA ATENTAMENTE.
DE_WICHTIG! SORGFÄLTIG LESEN UND FÜR SPÄTER NACHSCHLAGEN AUFBEWAHREN.
IT _ IMPORTANTE! CONSERVARE IL PRESENTE MANUALE PER FUTURO RIFERIMENTO E
LEGGERLO ATTENTAMENTE.
IN231100634V02_US_CA
US_CA
US_CA

Advertisement

loading
Need help?

Need help?

Do you have a question about the 712-059V00 and is the answer not in the manual?

Questions and answers

Related Manuals for HOMCOM 712-059V00

Summary of Contents for HOMCOM 712-059V00

  • Page 1 IN231100634V02_US_CA IN231100634V01_US_CA_712-059V00 EN_IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY. FR_IMPORTANT:A LIRE ATTENTIVEMENT ET À CONSERVER POUR CONSULTATION ULTÉRIEURE. ES_IMPORTANTE, LEA Y GUARDE PARA FUTURAS REFERENCIAS. PT_IMPORTANTE, RETER PARA REFERÊNCIA FUTURA: LEIA ATENTAMENTE. DE_WICHTIG! SORGFÄLTIG LESEN UND FÜR SPÄTER NACHSCHLAGEN AUFBEWAHREN. IT _ IMPORTANTE! CONSERVARE IL PRESENTE MANUALE PER FUTURO RIFERIMENTO E LEGGERLO ATTENTAMENTE.
  • Page 2 WARNINGS & SAFETY INSTRUCTIONS Maximum Weight Capacity is 300 lbs. DO NOT exceed the maximum weight capacity (including basket contents) or serious injury could result. Maximum weight capacity for the Knee Scooter basket is 10 lbs. DO NOT use the Knee Scooter on stairs, curbs, obstacles, etc. Serious risk of fall or injury may occur.
  • Page 3 1. Frame 2. Handle Bar 3. Bag 4. Knee pad ASSEMBLY INSTRUCTION 1. Take out all packages 2.As shown in Figure 1.Rotate the rear wheel to the upright position, then lock the snap. Figure 1...
  • Page 4 3.As shown in Figure2.Rotate the outer pipe of handrail to the vertical position, then lock the quick release button Figure2 4.As shown in Figure 3.Take out the screw inserted into the frame, then the handle bar into the frame. Align the handbar hole with the frame hole then fix it with the screw.
  • Page 5 Adjusting the handle height 1.Take out the screw inserted into the main frame, then adjust handle bar to the height you want. Finally, Align the handle bar hole with the frame hole then fix it with the screw. Adjusting the knee pad height 1.Take out the screw inserted into the frame, then adjust knee pad to the height you want.
  • Page 6 Adjusting the brake And adjust the disc brake , adjust the adjustment screw. Turn the adjustment screw counterclockwise to increase the tension. If the brake adjustment has been made so that the disc brake is set too loose or too tight, this will affect the function of the brake.
  • Page 7 Handlebar alignment repair guide 1.Unfold the steering column. Release the quick release button. Then Push the quick release button clamp inward, to the left, to release the steering column. Once the steering column is released, it will be able to fold forward in a laid-down position.
  • Page 8 2.Using a 6 mm Allen wrench, loosen the steering column alignment screw by turning it counterclockwise. 3.Return steering column upright position to adjust. Prevent wheels from moving and adjust handlebars, twisting right or left until the desired alignment of the wheels and handlebars is reached.
  • Page 9 AVERTISSEMENTS ET CONSIGNES DE SÉCURITÉ La capacité de poids maximale est de 300 livres. NE PAS dépasser la capacité de poids maximale (y compris le contenu du panier) sous peine de blessures graves. La capacité de poids maximale du panier de la trottinette des genoux est de 10 livres. NE PAS utiliser le scooter des genoux dans les escaliers, les bordures, les obstacles, etc.
  • Page 10 1. Cadre 2. Poignée 3. Sacoche 4. Genouillère INSTRUCTIONS D'ASSEMBLAGE 1. Retirer tous les emballages 2. comme indiqué sur la figure 1, tourner la roue arrière en position verticale, puis verrouiller l'encliquetage. Figure 1...
  • Page 11 3. comme le montre la figure 2, tourner le tube extérieur de la main courante jusqu'à la position verticale, puis verrouiller le bouton de dégagement rapide Figure2 4 Comme le montre la figure 3, retirez la vis insérée dans le cadre, puis insérez le guidon dans le cadre.
  • Page 12 Réglage de la hauteur de la poignée 1. retirez la vis insérée dans le cadre principal, puis réglez le guidon à la hauteur souhaitée. Enfin, alignez le trou du guidon avec le trou du cadre et fixez-le avec la vis. Réglage de la hauteur de la genouillère 1.
  • Page 13 Réglage du frein Pour régler le frein à disque, ajustez la vis de réglage. Tournez la vis de réglage dans le sens inverse des aiguilles d'une montre pour augmenter la tension. Si le réglage du frein a été effectué de manière à ce que le frein à...
  • Page 14 Guide de réparation de l'alignement du guidon 1. déplier la colonne de direction. Relâchez le bouton de dégagement rapide. Poussez ensuite la pince du bouton de déverrouillage rapide vers l'intérieur, vers la gauche, pour libérer la colonne de direction. Une fois la colonne de direction libérée, elle pourra se replier vers l'avant en position couchée.
  • Page 15 2. à l'aide d'une clé Allen de 6 mm, desserrer la vis d'alignement de la colonne de direction en la tournant dans le sens inverse des aiguilles d'une montre. 3. ramener la colonne de direction en position verticale pour procéder au réglage. Empêcher les roues de bouger et régler le guidon en le tournant vers la droite ou la gauche jusqu'à...
