INcwb071_US_CA
712-048
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY & INSTRUCTION MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 712-048 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HOMCOM 712-048

Summary of Contents for HOMCOM 712-048

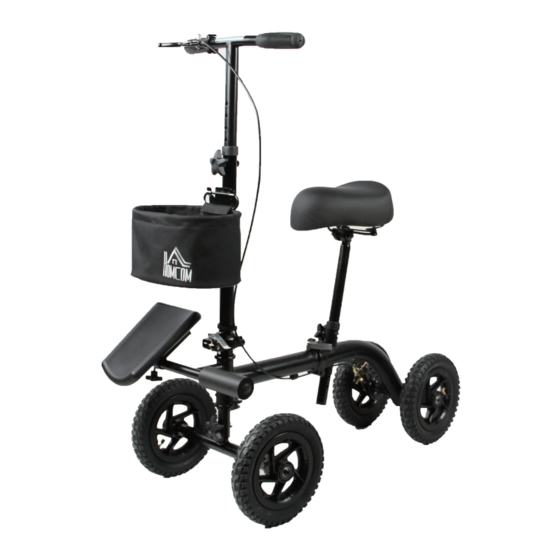

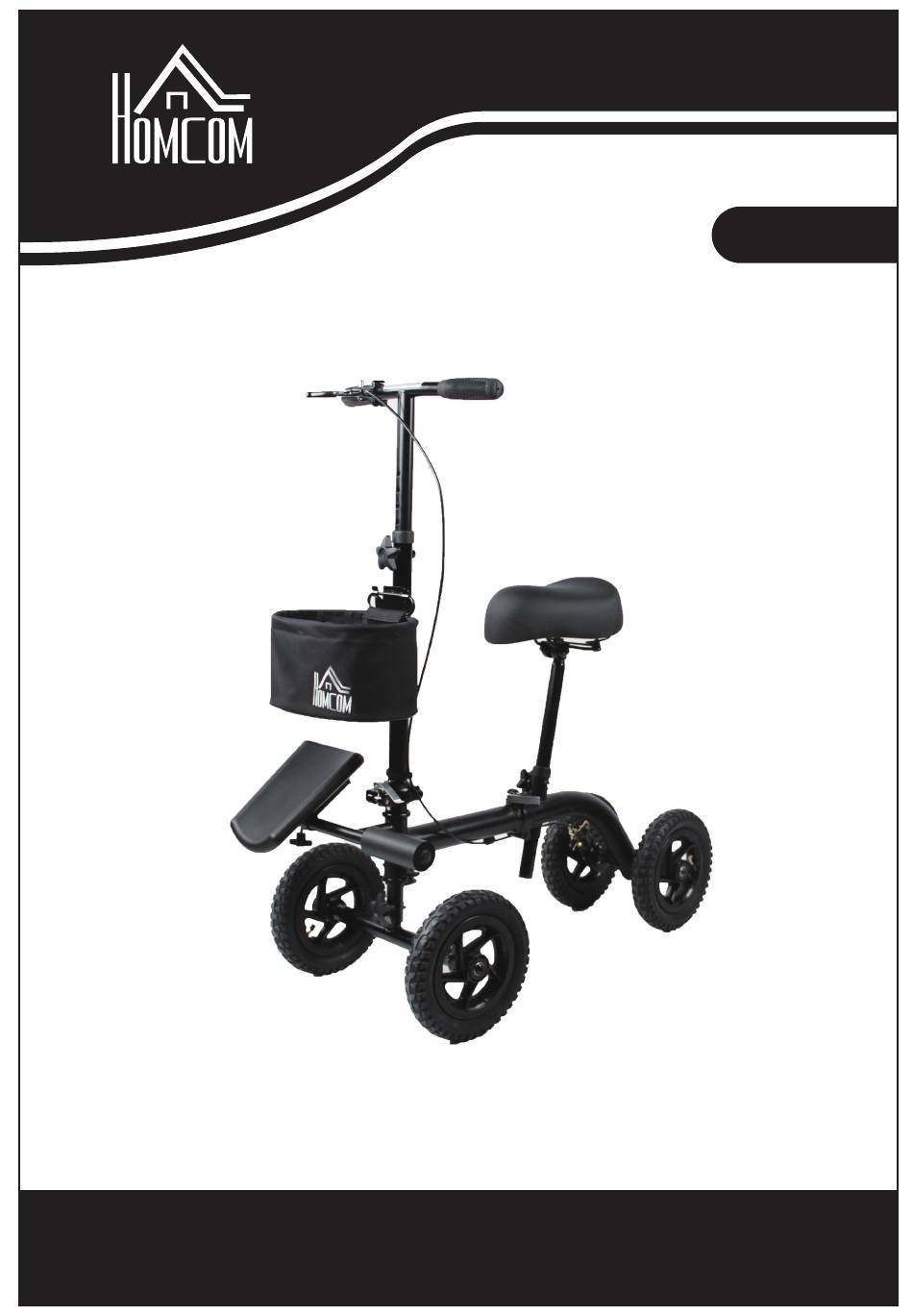

  • Page 1 INcwb071_US_CA 712-048 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...

  • Page 2: Warnings And Safety Instructions

    CAUTION BEFORE using the Knee Scooter,read this manual and save for future refer- ence. DO NOT attempt to adjust or operate Knee Walker without carefully reading all instructions in this manual. Check ALL parts for shipping damage before use.In the case of shipping damage, Do NOT USE.

  • Page 3: Care And Maintenance

    DO NOT attempt to reach objects while using the Knee Scooter. Reaching for these objects will cause a change of the weight distribution and may tip over, resulting in injury or damage. DO NOT walk backwards while using the Knee Scooter. All wheels MUST be in contact with the floor at all times during use.

  • Page 4: Parts Included

    PARTS INCLUDED A. Main Frame B. Gelled Seat Cushion C. Seat Post D. Steering Column E. Front Pneumatic Tire Assembly G. Calf Pad and Wing Knob F. Foot Pad H. Basket Mounting Hardware with Allen Wrench I. 4 Pentagram Knobs...
  • Page 5 INTRODUCTION Dual Brake Seat Steering Column Large Pentagram Knob Calf Pad Large Rear 10 PU Pentagram Footrest wheel Knob Drum Brake Steering Column Locking Mechanism Calf Mount Frame Locking Mechanism Front 10 PU wheel Wheel Axle Bolts...
  • Page 6 ASSEMBLY LOCKING THE MAIN FRAME 1a. Remove all packing materials and set the knee scooter standing on it’s rear wheels and the leg rest bar. 1b. Lift up the front frame in order to connect with the rear frame. Be cautious not to place your hand or any object between the two frame pieces.
  • Page 7 1d. Ensure the frame fully extended and the locking pin is locked into place. 1e. Slide the frame lever onto the slot in the other direction tothe front side of the frame. 1f. Rotate the frame lever so it points sideways. 1g.

  • Page 8: Install The Front Wheels

    INSTALL THE FRONT WHEELS 2. Insert the front wheel assembly into the bottom tube of the steering column. Align hole in wheel assembly with the post. Insert the pentagram knob screw through the holes tighten pentagram knob by turning it clockwise to secure. INSTALL THE HANDLE BAR 3a.
  • Page 9 3b. Push the steering column upward until it is in the full upright position. 3c. Rotate the steering column lever from bottom of the column to the top side. 3d. Pull the locking mechanism up so that the circular pad rests on top of the steering column folding hinge cutout.
  • Page 10 3f. To fold the scooter, unfold the lever, and push the pin out away from the slot. 3g. Lasty, squeeze in the lever in order to release the hinge pin. 3h. Handlebars should be set at wrist level to keep your back straight.
  • Page 11 3i. From time to time, impact to the front wheels can cause the steering to become unaligned. Locate the alignment socket head screws by unfolding the steering column. Loosening the screw with the included 6mm allen wrench to make the adjustment. 3j.

  • Page 12: Install The Seat

    INSTALL THE SEAT 4a. Insert platform post below the seating pad. You will need to loosen and tighten the post mount receptacle on the seat with the provided 13mm open end wrench. 4b. Insert seat platform post into main frame, set to desired height.
  • Page 13 INSTALL FRONT CALF AND PAD 6a. Slide the calf pad onto the side where the injured leg is located. Align the hole in footrest post with the oval space at the back part of the calf pad. Insert the large pentagram knob screw through the oval space into the hole.
  • Page 14 ADJUSTMENTS ADJUST HEIGHT OF HANDLEBARS Handlebars should be set at wrist level to keep your back straight. Turning the pentagram knob counter clockwise to remove, extend the steering shaft up or down to desired height. Align holes in tiller, then insert the pentagram knob screw through the steering tiller.
  • Page 15 SEAT ANGLE AND DISTANCE ADJUSTMENT Standard Length Extended Length Seat Pad Angle Adjustment To adjust the angle of the seating, use the included 13mm open end wrench. First loosen the 2 black nuts under the seat on both sides; position seat to desired angle and re-tighten.

  • Page 16: Seat Height Adjustment

    SEAT HEIGHT ADJUSTMENT Turn the pentagram knob counter clockwise to remove, extend the platform post shaft up or down to desired height. Align holes in tiller, then insert the pentagram knob screw through the steering tiller. Tighten the pentagram knob by turning it clockwise to secure.

  • Page 17: Brake Tension Adjustment

    BRAKE TENSION ADJUSTMENT The tightness can be adjusted with the nuts at either end of the brake cable. When adjusting the brake from the brake handle both sides of the handles should be adjusted to the same tension because they operate the same drum pad. Turning the screw clockwise will loosen the brake and turn- ing the screw counter clockwise will tighten it.
  • Page 18 CALF LEGREST ADJUSTMENT To adjust the angle of the calf leg rest, loosen the star hand knob found below the pad mount. Adjust to the user’s desire level and tighten the star hand knob to secure position. To adjust the extension of the calf leg rest, locate the two screws below the calf pad.

  • Page 19: Operation

    OPERATION 1. Before mounting the knee scooter, ensure the hand brakes are fully engaged, to prevent it from rolling. Find support with your hands holding on on the handle bars and stand with your uninjured leg, carefully move the injured leg across the seating pad and proceed to sit down.
  • Page 20 Brake Operation The brake is engaged by holding down the brake lever on the handlebar. The braking wheel must be in contact with the floor and the brake works best when weight is applied on the knee scooter. Smooth Knee Scooter comes equipped with a brake lock / parking brake located between the lever and handle bar.

  • Page 21: Maintenance

    MAINTENANCE DETECTING WEAR AND DAMAGE With routine use, nuts and bolts on the steering column and knee platform can become loose. To ensure safe con- tinuous operation of the Knee Scooter, it is important to in- spect the product EVERY MONTH for loose nuts and bolts and re-tighten as appropriate.

  • Page 22: Manuel D'instructions

    MANUEL D’INSTRUCTIONS...

  • Page 23: Avertissements Et Instructions De Sécurité

    Si vous n’êtes pas en mesure de comprendre les avertissements, les mises en garde ou les instructions, contactez Homcom avant de tenter d’installer cet équipement - Sinon, des blessures ou des dommages peuvent survenir. Avant d'utiliser le déambulateur repose-genou vous devez être formé par un professionnel de la santé...

  • Page 24: Entretien Et Maintenance

    N’utilisez PAS le siège pour transporter des personnes ou des objets pendant qu’il est transporté dans un véhicule. N’asseyez-vous PAS sur le genou repose. N’accrochez PAS quoi que ce soit à la poignée ou au cadre du Déambulateur repose-genou à tout moment. Cela pourrait faire basculer le déambulateur repose-genou et entraîner des blessures corporelles ou endommager le Déambulateur repose-genou.

  • Page 25: Pièces Incluses

    PIÈCES INCLUSES A. Cadre principal B. Coussin de siège gélifié C. Tige de selle D. Colonne de direction E. Ensemble de pneu pneumatique G. Protège-mollets et bouton avant F. Coussinet de pied H. Matériel de montage de panier avec clé Allen I.
  • Page 26 INTRODUCTION Double frein avec fonc�on de sta�onnement Siège ergonomique en gel Colonne de direc�on Grand bouton Pentagramme Protège -mollets Coussin de Roues arrière Repose-pieds pneuma�ques 10’’ Frein à tambour Mécanisme de verrouillage de la colonne de Support direc�on de mollet Mécanisme de verrouillage du cadre Boulons d’essieu...
  • Page 27 ASSEMBLAGE VERROUILLAGE DU CADRE PRINCIPAL 1a. Retirez tous les matériaux d’emballage et réglez la trottinette pour genou debout sur ses roues arrière et la barre de repose-jam- 1b. Soulevez le cadre avant afin de vous connecter au cadre arrière. Veillez à ne pas placer votre main ou tout objet entre les deux pièces du cadre.
  • Page 28 1d. Assurez-vous que le cadre est complètement étendu et que la goupille de verrouillage est verrouillée en place. 1e. Faites glisser le levier du cadre sur la fente dans l’autre sens vers la face avant du cadre. 1f. Faites pivoter le levier du cadre pour qu'il soit orienté vers le côté.
  • Page 29 INSTALLATION DES ROUES AVANT 2. Insérez l’ensemble de la roue avant dans le tube inférieur de la colonne de direction. Alignez le trou dans l’assemblage de roue avec le montant. Insérez la vis du bouton pentagramme à travers les trous, serrez le bouton pentagramme et fixez-le en le tournant dans le sens horaire INSTALLATION DU GUIDON 3a.
  • Page 30 3b. Poussez la colonne de direction vers le haut jusqu’à ce qu’elle soit en position verticale complète. 3c. Faites pivoter le levier de la colonne de direction du bas de la colonne vers le côté supérieur. 3d. Tirez le mécanisme de verrouillage vers le haut afin que le coussin circulaire repose sur le dessus de la découpe de la char- nière pliante de la colonne de direction.
  • Page 31 3f. Pour plier la trottinette, dépliez le levier et poussez la goupille hors de la fente. 3g. Enfin, serrez le levier afin de libérer l’axe de charnière. 3h. Le guidon doit être placé à la hauteur des poignets pour que le dos reste droit.
  • Page 32 3i. De temps en temps, un choc sur les roues avant peut entraîner un désalignement de la direction. Localisez les vis à tête creuse d'alignement en dépliant la colonne de direction. Desserrez la vis à l'aide de la clé Allen de 6 mm fournie pour effectuer le réglage.

  • Page 33: Installation Du Siège

    INSTALLATION DU SIÈGE 4a. Insérez le montant de la plate-forme sous le coussin du siège. Vous devrez desserrer et serrer le réceptacle de montage du poteau sur le siège à l'aide de la clé plate de 13 mm fournie. 4b. Insérez le montant de la plate-forme du siège dans le cadre principal, réglez-le à...
  • Page 34 INSTALLATION DU PROTÈGE-MOLLET 6a. Faites glisser le protège-mollet sur le côté où se trouve la jambe blessée. Alignez le trou dans le montant de repose-pieds avec l’es- pace ovale à la partie arrière du coussinet de mollet. Insérez la grande vis de bouton pentagramme à travers l’espace ovale dans le trou.
  • Page 35 RÉGLAGES RÉGLAGE DE LA HAUTEUR DU GUIDON Le guidon doit être réglé à la hauteur des poignets pour que votre dos reste droit. En tournant le bouton pentagramme dans le sens inverse horaire pour le retirer, allongez la barre de direction vers le haut ou vers le bas à...
  • Page 36 RÉGLAGE DE L’ANGLE ET DE LA DISTANCE DU SIEGE Longueur standard Longueur prolongée Réglage de l’angle du coussin de siège Pour régler l’angle du siège, utilisez la clé à extrémité ouverte de 13 mm incluse. Desserrez d’abord les 2 écrous noirs sous le siège des deux côtés;...

  • Page 37: Réglage De La Hauteur Du Siège

    RÉGLAGE DE LA HAUTEUR DU SIÈGE Tournez le bouton pentagramme dans le sens antihoraire pour retir- er, étendre l’arbre de montant de la plate-forme vers le haut ou vers le bas à la hauteur souhaitée. Alignez les trous dans la barre, puis insérez la vis du bouton penta- gramme à...
  • Page 38 RÉGLAGE DE LA TENSION DES FREINS La tension peut être réglée à l'aide des écrous situés à chaque ex- trémité du câble de frein. Lors du réglage du frein à partir de la poi- gnée de frein, les deux côtés des poignées doivent être réglés à la même tension car ils actionnent la même plaquette de tambour.
  • Page 39 RÉGLAGE DU REPOSE-JAMBES DE MOLLET Pour régler l’angle du repose-jambes de mollet, desserrez le bouton à main en étoile qui se trouve sous le support du coussinet. Réglez-le au niveau souhaité par l'utilisateur et serrez le bouton à main en étoile pour le fixer. Pour régler l’extension du repose-jambes de mollet, localisez les deux vis sous le protège- mollet.

  • Page 40: Opération

    OPÉRATION 1.Avant de monter la trottinette du genou, assurez-vous que les freins à main sont complètement engagés, pour l’empêcher de rouler. Trouvez du soutien avec vos mains qui se tiennent sur les guidons et tenez-vous debout avec votre jambe non blessée, dé- placez soigneusement la jambe blessée sur le coussin de siège et asseyez-vous.
  • Page 41 Fonctionnement des freins Le frein est enclenché en maintenant le levier de frein sur le guidon. La roue de freinage doit être en contact avec le sol et le frein fonctionne mieux lorsque le poids est appliqué sur la trottinette pour genou.

  • Page 42: Entretien Régulier

    ENTRETIEN DÉTECTION DE L’USURE ET DES DOMMAGES Avec une utilisation de routine, les écrous et les boulons de la col- onne de direction et le montant de la plate-forme du genou peuvent se desserrer. Pour assurer un fonctionnement continu sûr du trotti- nette pou genou lisse, il est important d’inspecter le produit CHAQUE MOIS pour les écrous et les boulons desserrés et de le resserrer le cas échéant.
