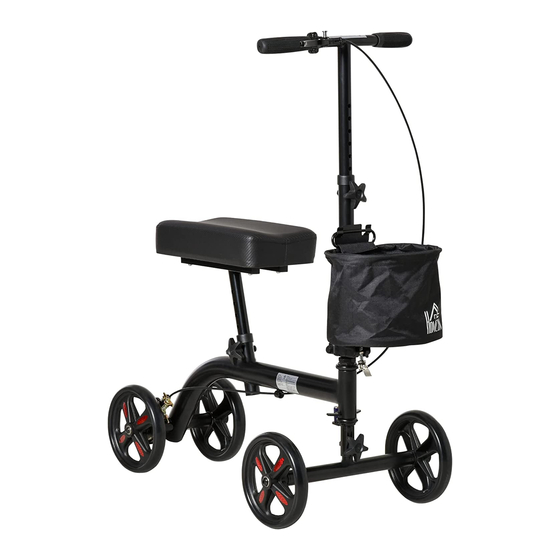

- Page 1 INcwb073_CA 712-046 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
-
Page 2: Warnings And Safety Instructions
CAUTION BEFORE using the Knee Scooter,read this manual and save for future refer- ence. DO NOT attempt to adjust or operate Knee Walker without carefully reading all instructions in this manual. Check ALL parts for shipping damage before use.In the case of shipping damage, Do NOT USE. -
Page 3: Care And Maintenance
DO NOT attempt to reach objects while using the Knee Scooter. Reaching for these objects will cause a change of the weight distribution and may tip over, resulting in injury or damage. DO NOT walk backwards while using the Knee Scooter. All wheels MUST be in contact with the floor at all times during use. -
Page 4: Parts Included
1.PARTS INCLUDED ② ① ④ ③ ⑤ ⑥ ①Detachable front wheelx 1 ②Walker framex 1 ③Handlebarx 1 ⑤Five pointed star screwx3 ⑥Bag x 1 ④Knee pad pla�orm x1... - Page 5 2.INTRODUCTION Fixed brake bu�on Handlebar Control lever Five pointed star screw Knee pad pla�orm Five pointed star screw Brake Quick folding device 8inch sold wheels...
-
Page 6: Setup Instructions
3.SETUP INSTRUCTIONS Step 1: To Assemble Knee Walker Frame a. Unpack the knee walker from the carton; b. Rotate the lever clockwise to tighten the quick release clamp and pull the quick release clamp down to point towards the frame tubing to lock it secure- ①... - Page 7 Step 2: To Raise the Steering Tiller a. Align and straighten the steering column frame to the erect position. Slide the locking pin to the side, this allows the steering column to reach its full upright position. Release the pin to lock the steeringcolumn in place. b.
- Page 8 Step 3: To Adjust Height of Handlebars Handlebars should be set at wrist level to keep your back straight. a. Remove star screw; b. Extend handlebars up to desired height and align holes in tiller; c.Tighten star screw securely. Step 4: To Adjust Height of Knee Platform Stand on your good leg, hold on to a steady surface for support, and bend the leg that will be on the knee platform at a 90 degree angle.
- Page 9 Step 5: To Attach Bag Take out the cloth basket from the carton and hang the cloth basket iron ring into the hanging piece on the front support tube by hand; Check that it is tight and does not shake. Step6: To Adjust the Brakes The brake tightness can be adjusted by the nuts at both ends of the brake line.
- Page 10 Step 7: Brake Operation 1).Squeeze the both hand brakes lever at same time, the knee walker is parked. (PS: one handle brake only control one side parking system) 2).Permanent brake a. Squeeze the hand brake lever and push down the parking brake lock, and the Knee Walker will be locked.
- Page 11 Ongoing Maintenance With routine use, nuts and bolts on the steering column and brake assembly can become loose. To ensure safe operation of this scooter it is important to periodically inspect the knee walker for loose nuts and bolts and re-tighten as appropriate.
-
Page 12: Manuel D'instructions
MANUEL D’INSTRUCTIONS... -
Page 13: Avertissements Et Instructions De Sécurité
Si vous n’êtes pas en mesure de comprendre les avertissements, les mises en garde ou les instructions, contactez Homcom avant de tenter d’installer cet équipement - Sinon, des blessures ou des dommages peuvent survenir. Avant d'utiliser le déambulateur repose-genou vous devez être formé par un professionnel de la santé... -
Page 14: Entretien Et Maintenance
N’utilisez PAS le siège pour transporter des personnes ou des objets pendant qu’il est transporté dans un véhicule. N’asseyez-vous PAS sur le genou repose. N’accrochez PAS quoi que ce soit à la poignée ou au cadre du Déambulateur repose-genou à tout moment. Cela pourrait faire basculer le déambulateur repose-genou et entraîner des blessures corporelles ou endommager le Déambulateur repose-genou. -
Page 15: Pièces Incluses
1.PIÈCES INCLUSES ② ① ④ ③ ⑤ ⑥ (1)Roue avant détachable x 1 (2) Cadre de la déambulateur x1 (3) Guidon x 1 (4) Plate-forme pour genou x1 (5) Vis en étoile à cinq branches x 3 (6) Sac x 1... - Page 16 2.INTRODUCTION Bouton de frein fixe Guidon Levier de commande Vis en étoile à cinq branches Plate-forme pour genou Vis en étoile à cinq branches Frein Disposi�f de pliage rapide Roues solides de 8 pouces...
-
Page 17: Instructions De Configuration
3.INSTRUCTIONS DE CONFIGURATION Étape 1: Pour assembler le cadre de Déambulateur repose-genou a. Déballez le déambulateur à genoux du carton ; b. Faites tourner le levier dans le sens horaire pour serrer la pince à dégage- ment rapide et tirez la pince à dégagement rapide vers le bas pour qu'elle pointe vers le cadre. - Page 18 Étape 2 : Pour relever la colonne de direction a. Alignez et redressez le cadre de la colonne de direction en position vertica- Glissez la goupille de verrouillage sur le côté, ce qui permet à la colonne de direction d'atteindre sa position verticale complète. Relâchez la goupille pour verrouiller la colonne de direction en place.
- Page 19 Étape 3: Pour régler la hauteur du guidon Le guidon doit être réglé à la hauteur des poignets pour que votre dos reste droit. a. Retirez la vis en étoile ; b. Déployez le guidon à la hauteur souhaitée et alignez les trous de la barre ; c.
- Page 20 Étape 5: Pour attacher le sac Retirez le panier en tissu du carton et accrochez à la main l'anneau en fer du panier en tissu dans la pièce de suspension du tube de support avant. Véri- fiez qu'il est bien fixé et qu'il ne tremble pas. Étape 6 : Pour régler les freins Le serrage des freins peut être réglés par les écrous aux deux extrémités de la conduite de frein.
- Page 21 Étape 7 : Fonctionnement des freins 1). Frein temporaire Serrez les deux leviers de freins à main en même temps, le déambulateur repose-genou est garé. (PS : un frein à main ne commande qu’un seul sys- tème de stationnement latéral) 2).
- Page 22 Entretien permanent Lors d'une utilisation régulière, les écrous et les boulons de la colonne de direction et de l'ensemble de freinage peuvent se desserrer. Pour garantir un fonctionnement sûr de ce trottinette, il est important d'inspecter périodique- ment le déambulateur repose-genoux pour vérifier que les écrous et les bou- lons ne sont pas desserrés et de les resserrer le cas échéant.
