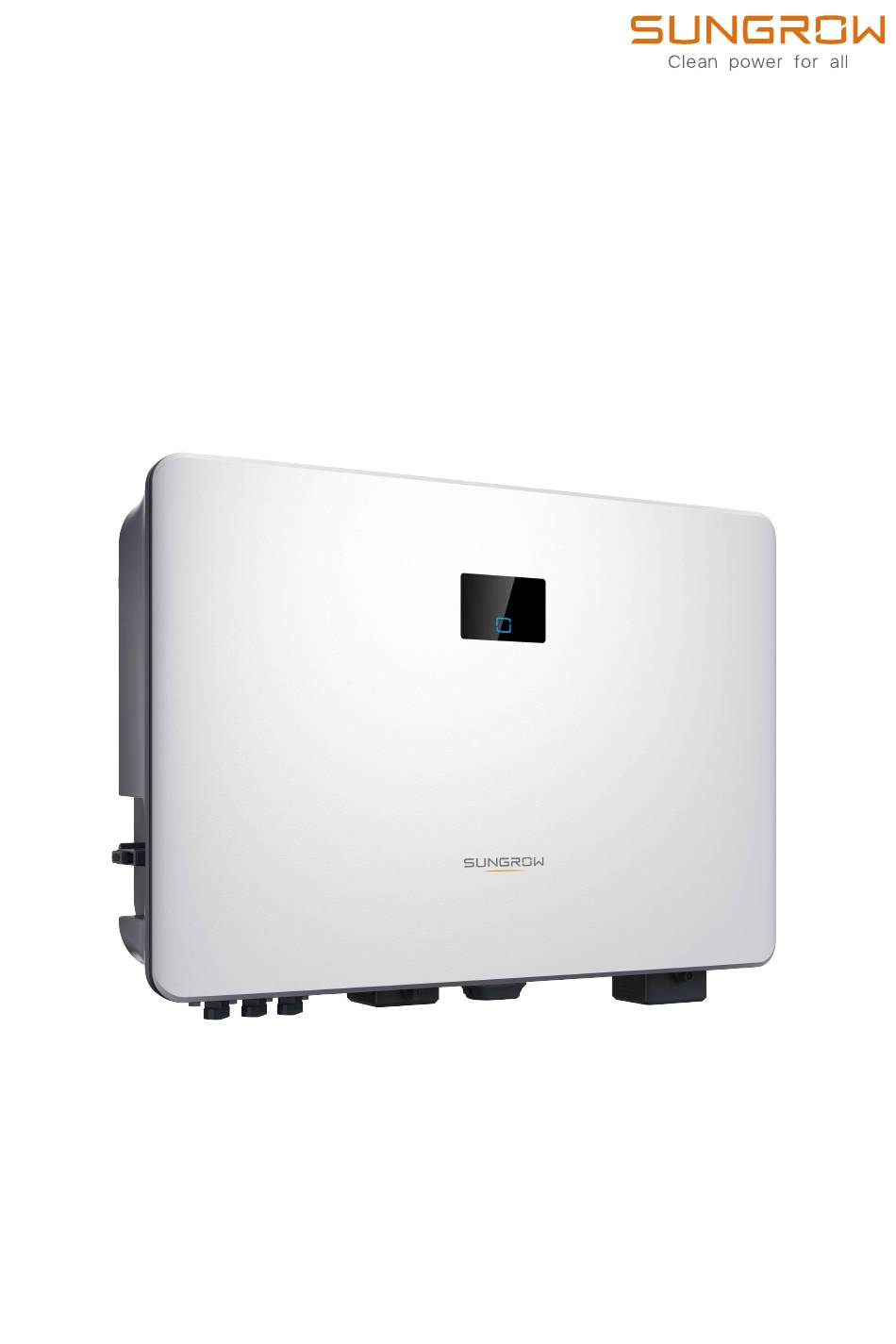

Sungrow SG5.0RS-ADA Quick Installation Manual
1-phase pv grid-connected inverter
Hide thumbs
Also See for SG5.0RS-ADA:
- User manual (112 pages) ,
- User manual (123 pages) ,
- User manual (103 pages)
Related Manuals for Sungrow SG5.0RS-ADA
Summary of Contents for Sungrow SG5.0RS-ADA
- Page 1 1-Phase PV Grid-Connected Inverter Quick Installation Guide SG5.0RS-ADA / SG8.0RS SG9.0RS / SG10RS WWW.SUNGROWPOWER.COM SG5.0-10RS-QIMUL-Ver16-202408...
- Page 2 4. Before installation, check that the package contents are intact and complete compared to the packing list. Contact SUNGROW or the distributor in case of any damaged or missing components. 5. The cable used must be intact and well insulated. Operation personnel must wear proper personal protective equipment (PPE) all the time.
- Page 3 CE mark of conformity. TÜV mark of conformity. EU/EEA Importer. Do not dispose of the inverter together The inverter does not have a with household waste. transformer. Additional grounding point. UKCA mark of conformity. RoHS labeling CMIM mark of conformity. The product complies with the requirements of the applicable EU directives.
- Page 4 Low Voltage Directive 2014/35/EU (LVD) Electromagnetic compatibility 2014/30/EU（EMC) Restriction of the use of certain hazardous substances 2011/65/EU and 2015/863/EU (RoHS) The manufacturer Sungrow Power Supply Co., Ltd, China hereby confirms that the product complies with SG8.0-10RS the essential requirements and other relevant provisions of Directives...
- Page 5 4. Antes de instalar, verifique se o conteúdo da embalagem está intacto e completo na lista da embalagem. Entre em contato com a SUNGROW ou com o distribuidor em caso de componentes danificados ou faltando. 5. O cabo utilizado deve estar intacto e bem isolado. O pessoal da operação deve usar equipamento de proteção individual (EPI) o tempo todo.
- Page 6 Marca de conformidade CE. Marca de conformidade TÜV. Importador da UE/EEE. Não descarte o inversor junto com O inversor não tem um resíduos domésticos. transformador. Ponto de aterramento adicional. Marca de conformidade UKCA. Marca de conformidade CMIM. * Os usuários também podem afixar outros sinais de advertência de acordo com os requisitos dos padrões locais ou as especificações da instalação.
- Page 7 AVISO Somente funcionários qualificados podem executar o ajuste de acordo com o país. A alteração não autorizada pode violar a certificação do dispositivo. Risco de danos ao inversor devido a descargas eletrostáticas (ESD)! Se tocar nos componentes eletrônicos, você pode danificar o inversor. Para manuseio do inversor, faça o seguinte: evite toques desnecessários;...
- Page 8 En caso de que haya algún daño o de que falte algún componente, póngase en contacto con SUNGROW o con el proveedor. 5. El cable utilizado debe estar intacto y tener el aislamiento correcto. Los operarios deben usar equipo de protección personal (EPP) adecuado en todo momento.
- Page 9 Marca de conformidad de CE. Marca de conformidad de TÜV. Importador UE/EEE. No deseche el inversor junto con los El inversor no tiene un residuos domésticos. transformador. Toma de tierra adicional. Marca de conformidade UKCA. Marca de conformidade CMIM. * Los usuarios también pueden colocar otras señales de advertencia según los requisitos de las normas locales o las especificaciones de instalación.
- Page 10 AVISO La configuración de país solo debe estar a cargo de personal calificado. Una alteración no autorizada puede causar una infracción a la certificación del equipo. ¡Riesgo de daños en el inversor debido a una descarga electrostática (ESD)! Si toca los componentes electrónicos, se puede dañar el inversor. Para manipular el inversor, tenga en cuenta lo siguiente: ...
- Page 11 опасностей, знать руководство, а также местные правила и директивы. 4. Перед установкой проверьте целостность и комплектность упаковки в соответствии с упаковочным листом. Свяжитесь с SUNGROW или дистрибьютором в случае повреждения или отсутствия компонентов. 5. Используемый кабель должен быть неповрежденным и хорошо изолированным. Эксплуатационный...
- Page 12 Знак соответствия CE. Знак соответствия TÜV. Импортер в страны ЕС/ЕЭЗ. Запрещается утилизировать инвертор Инвертор не оснащен трансформатором. вместе с бытовыми отходами. Знак соответствия UKCA. Дополнительная точка заземления. Знак соответствия CMIM. * Пользователи также могут устанавливать другие предупреждающие знаки в соответствии с требованиями...
- Page 13 ЗАМЕЧАНИЕ Изменения настроек для страны эксплуатации устройства могут выполняться исключительно квалифицированным специалистом. Несанкционированное изменение конструкции может привести к нарушению маркировки сертификата типа. Опасность повреждения инвертора электростатическим разрядом (ЭСР)! Касание электронных компонентов может привести к повреждению инвертора. При работе с инвертором необходимо соблюдать...
- Page 14 4. Antes de instalarlo, compruebe que el contenido del paquete esté intacto y que no falte nada en comparación con el albarán. Póngase en contacto con SUNGROW o con el distribuidor en caso de que falte algún componente o de que estén dañados.
- Page 15 Marca de conformidad CE. Marca de conformidad TÜV. Importador para UE/EEE. No deseche el inversor junto con la basura El inversor no tiene un transformador. doméstica. Marca de conformidad UKCA. Punto de conexión a tierra adicional. Etiquetas RoHS El producto cumple con los requisitos Marca de conformidad CMIM.
- Page 16 Restricción para el uso de ciertas sustancias peligrosas 20 11/65/EU y 2015/863/EU (RoHS) Por el presente, SUNGROW confirma que los productos que se describen en este documento cumplen con los requisitos fundamentales y otras disposiciones relevantes de las directivas antes mencionadas. El texto completo de la declaración de conformidad de la UE se puede encontrar en support.sungrowpowe r.com.
- Page 17 Scope of Delivery / Escopo da entrega / Contenido suministrado / Объем поставки / Contenido suministrado Inverter Wall-mounting bracket Expansion plug set x 3 Screw M4x16 䯒x2) Crimp contact PV connector WiNet-S module COM connector set (3 pairs) (3 pairs) …...
- Page 18 ｌ611 nn ｌ 411nn ｌ 411 nn ｌ 2111nn ｌ511 nn Installation tools / Ferramentas de instalação / Herramientas para la instalación / Монтажный инструмент / Herramientas de instalación Marker Multimeter: ≥600Vdc Hammer drill: φ10 Wire stripper 480.0 Tube terminal crimping Hydraulic plier Phillips screwdriver: M4 Wrench for MC4 terminal...
- Page 19 Mounting / Montagem / Montaje / Монтаж / Montaje The depth of the holes should be about 70 mm. φ 10 Must use two screw sets to lock both left and right sides. 9.0 N m . 1.2N.m Use appropriate mounting hardware for wall type. ...
- Page 20 Single-phase Wireless Meter(for SG5.0RS-ADA): Step 1 Mount the WiMeter-S to a 35 mm DIN rail. Step 2 Connect the antenna to the antenna interface on the WiMeter-S. PWR/COM 1000 imp/kWh S100 Step 3 Fix the antenna to an object outside the power distribution cabinet.
- Page 21 It is recommended to use heavy duty conduits when run cables through Cavity walls, or lay out cables with corresponding conduits. A RCD is not required if either of these two installation methods is adopted according to the local standard AS3000-2018. (For “AU” and “NZ”) SG5.0RS-ADA : 32 A SG8.0RS / SG9.0RS : 50 A RCD (if required): SG10RS : 63 A triggered at a residual current of ≥...
- Page 22 Click ≤ 600 V 2.5-3 N m 560.0 Click Optimizer： QW , ≤80V PVU, PVU. Uzqjdbm!wbmvf!pg!pvuqvu!wpmubhf!V;!2W...
- Page 23 PVU. PVU. PVU, PVU. PVU, PVU, Uzqjdbm!wbmvf!pg!pvuqvu!wpmubhf!W;!2W+O PVU. PVU, PVU. PVU, PVU. PVU, WLAN Click Ethernet RJ45 plug TIA/EIA 568A TIA/EIA 568B Protection cap...
- Page 24 Click (Hand-tight) Click COM2 Meter RS485 RSD-2 RSD-1 D4/8 D3/7 D2/6 D1/5 Description Label RS485 (A1, B1) Reserved Meter (B2, A2) Smart energy meter interface DRM (R, C, D4/8, D3/7, D2/6, D1/5) For external Demand Response Enabling Device ("AU"/"NZ") RSD (RSD-1, RSD-2) Reserved For single-strand wire For multi-strand wire...
- Page 25 1(A2) 3(B2) 0.5N.m Click RS485B RS485A 35mm 5-6 N.m SG5.0RS-ADA Hsje 1000 PWR/COM imp/kWh Mpbe S100 WiMeter...
- Page 26 COM ( DRM) Skip this step if a standard network cable with RJ45 plug is prepared. RJ45 plug ø4.8-6mm 0.5N.m 35mm Click 5-6 N.m Power on / Ligar / Encendido / Включение питания Ligar iSolarCloud App...
- Page 27 LED panel / Painel LED / Panel LED / ЖК-панель / Panel led Value for normal state or error code for error state Today’s energy Unit AC power LED indicator In normal state, the E-day and P information will be displayed alternately. Also you can touch the ...
- Page 28 More information in the QR code or at http://support.sungrowpower.com/...
