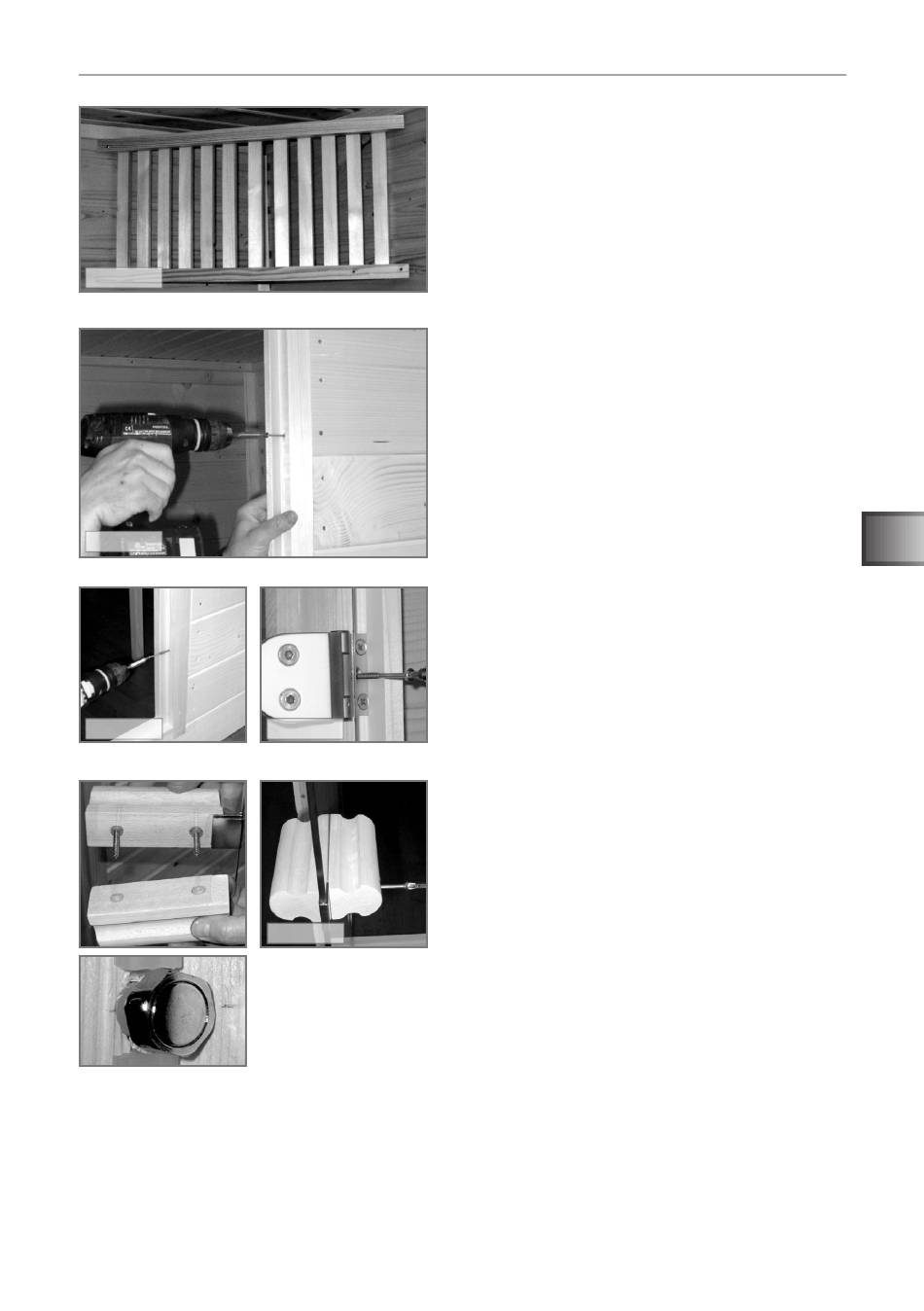

Abb 1.13
Abb 1.14
Abb 1.15 Abb 1.16
Abb 1.17
9. Für die Kabinenbeleuchtung bohren Sie ein Loch mit
ca. 10mm Durchmesser im oberen linken oder rechten
Eck durch die Rückwand. Das Abdeckgitter wird nach
der Lampenmontage über Eck mit vier Schrauben
befestigt. (Schrauben 3x40 - Abb.1.13)
Die Beleuchtung darf nur von einem konz.
Elektrounternehmen angeschlossen werden.
10. Stellen Sie jetzt die Glastüre mit dem Rahmen
in die Öffnung. Sie können die Aufgehrichtung der
Türe von links nach rechts ändern, indem Sie den
Glastürrahmen um 180° drehen. Der Rahmen muss
mit der Seite bündig sein und darf nicht vorstehen.
(Schrauben 4x70 - Abb.1.14)
11. Verschrauben Sie den Rahmen mit den
Seitenwänden. (Schrauben 4x70 - Abb.1.15) Auf der
Bandseite können Sie den Rahmen durch das mittlere
Loch des Glastürbandes mit der Außenseite verschrau-
ben. (Abb.1.16)
12. Zum Montieren der Griffe schieben Sie das
Überschubblech in der Höhe der Griffbohrungen auf
die Glastüre. Legen Sie je eine Kunststoffbeilage in die
Bohrungen der Glastüre.
Achten Sie darauf, dass sich die Ausnehmung beim
Griff auf der Seite des Überschubbleches befin-
det. Stecken Sie jetzt die beiden Schrauben durch
den durchgebohrten Griffteil und schrauben das
Gegenstück vorsichtig fest.(Abb.1.17)
