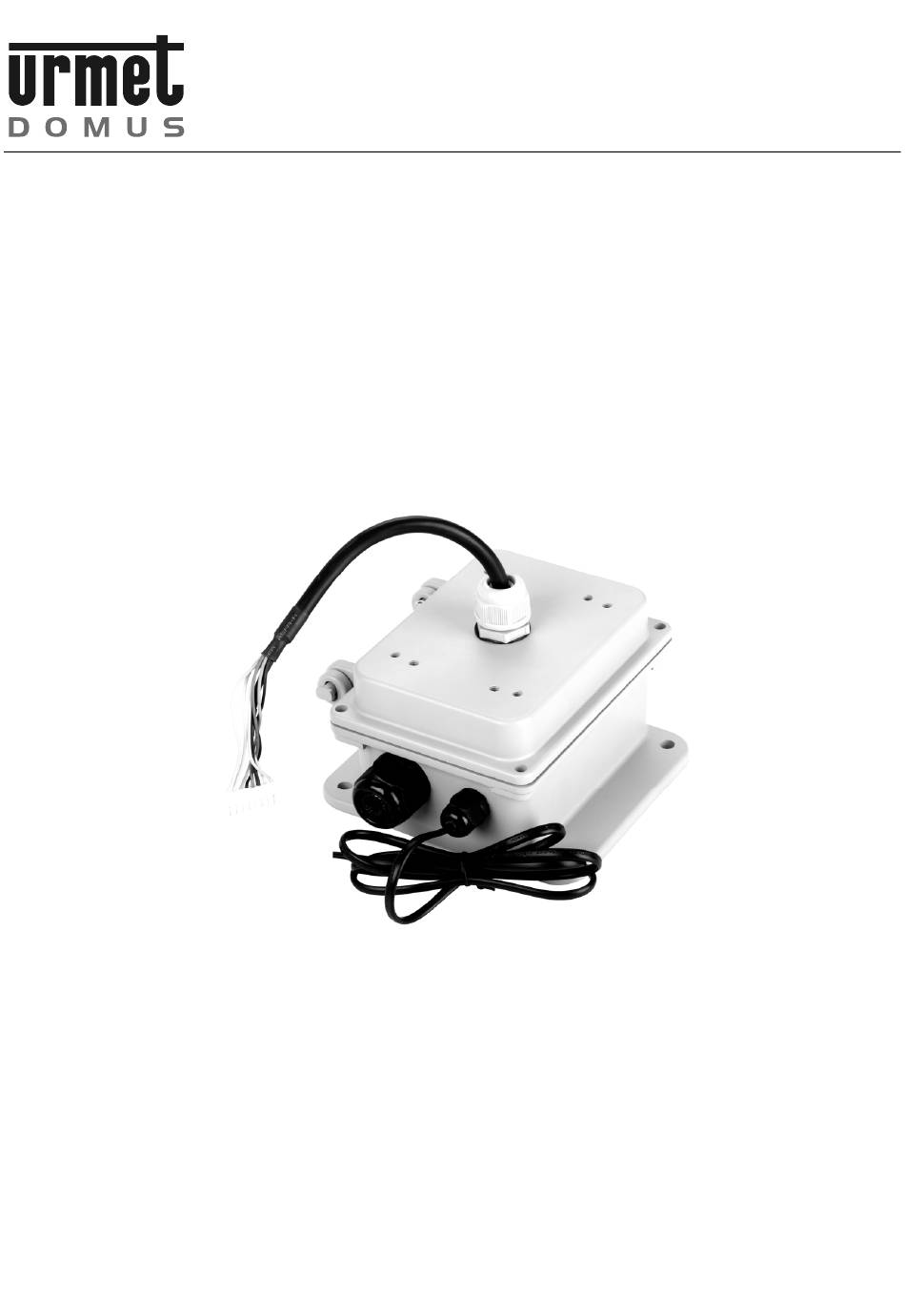

- Page 1 Mod. 1092 DS1092-043 POWER BOX Sch./Ref. 1092/684 MANUALE D’USO USER MANUAL...
- Page 2 DESCRIZIONE PRODOTTO E TIPO DI IMPIEGO Il Power Box Sch.1092/684 è certificato IP66, quindi progettato per essere impiegato sia in interni che in esterni. L’involucro metallico contiene l’alimentatore per la Dome e la scheda di allarmi a 8 ingressi programmabili.
- Page 3 Precauzioni per l’utilizzo Non usare questa apparecchiatura in ambienti con presenza di fumo, vapore, umidità o polveri intense. Non mettere in funzione il dispositivo immediatamente dopo il trasporto da un luogo freddo ad uno caldo e viceversa. Attendere mediamente tre ore: questo intervallo di tempo è necessario al dispositivo per adattarsi al nuovo ambiente (temperatura, umidità, ecc…).
- Page 4 DIP SW 1 (INDIRIZZO DOME) S w i t c h N O . Indirizzo ---- DIP SW 2 (PROTOCOLLO DI COMUNICAZIONE – BAUD RATE) Protocollo Baud rate Switch NO Protocollo PELCO-D Baud rate 2400bps 4800bps 9600bps 19200bps DIP SW 3 (SELEZIONE TIPO DI CONTATTO – NA/NC) Switch NO/Sensore Normalmente APERTO...
- Page 5 DIP SW 4 (NUMERO PB – TEMPO RITARDO ALLARME) SELEZIONE TIPO DI ALLARMI/PRESET TEMPO DI RITARDO ALLARME TIPO Dip-switch Ritardo in Sec. Dip-switch I dip-switch 1 – 2 – 3 selezionano il tipo di allarmi/preset gestiti dal Power Box. Tipo 1 e 2 solo per Easy III e Thera 5 Tipo 1 : rilevazione allarmi dal N°...
- Page 6 POSIZIONAMENTO Individuato il punto dove installare la telecamera, procedere nel seguente modo: Eseguire i fori di fissaggio secondo il tipo di parete (cemento, legno, ecc) e predisporre i dispositivi di fissaggio impiegati (tasselli viti ecc.). Fissare il Power Box di collegamento alla superficie. Aprire il Power Box svitando le quattro viti poste sugli angoli dello sportello.
- Page 7 CARATTERISTICHE TECNICHE Ingresso alimentazione:.....................230Vca 50Hz 50VA Temperatura di utilizzo: ......................... -20 ÷ +60°C Temperatura d’immagazzinamento: ....................-30 ÷ +60°C Grado di protezione: ..........................IP66 Dimensioni (L x H x P):...................... 165 x 140 x 95 mm Peso: ..............................2150gr. Nota Bene Le caratteristiche tecniche possono essere soggette a variazione senza alcun preavviso.

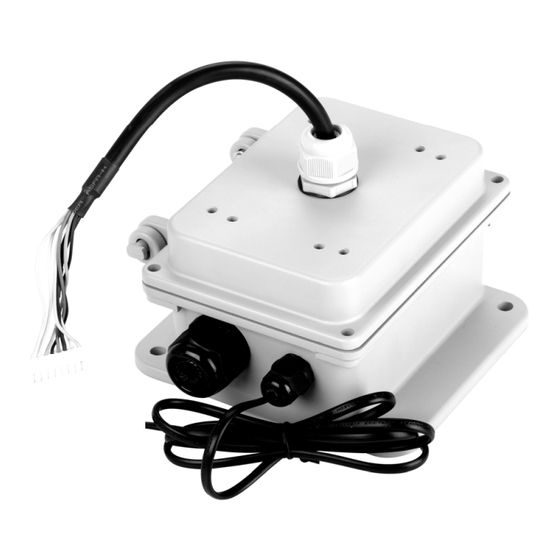

- Page 8 Keep this manual at hand so that you can refer to it when needed. PRODUCT DESCRIPTION AND TYPE OF USE The Power Box Ref.1092/684 is IP66 certified and designed for indoor and outdoor use. The metallic housing contains the power supply for the Dome and the alarm card with 8 programmable inputs.
- Page 9 IMPORTANT SAFETY NOTES Power supply This device must be powered exclusively by 230Vca mains voltage. SAFETY PRECAUTIONS Avoid introducing any object or liquid into the device. If this should accidentally occur, disconnect the device from the mains and have it inspected by qualified personnel. For any repairing, contact skilled staff or our authorized technical service.
- Page 10 COMMANDS AND SETTINGS The following tables show the settings of the dip-switches present on the alarm card in the power box. KEYBOAR CONNECTION DOME CONNECTION Alerm 1 Alarm 5 Alarm 2 Alarm 6 Alarm 3 Alarm 7 Alarm 4 Alarm 8 DS1092-043...
- Page 11 DIP SW 1 (DOME ADDRESS) S w i t c h N r . Address ---- DIP SW 2 (COMMUNICATION PROTOCOL – BAUD RATE) Protocol Baud rate Switch Nr. Protocol PELCO-D Baud rate 2400bps 4800bps 9600bps 19200bps DIP SW 3 (CONTACT TYPE SELECTION – NO/NC) Switch Nr/Sensor Normallly OPEN Normallly CLOSED...
- Page 12 DIP SW 4 (PB NUMBER – ALARM DELAY TIME) ACTIONS ALARM DELAY TIME Power Box Dip-switch Delay in Sec. Dip-switch The dip-switches 1 – 2 – 3 select the alarm/preset type managed by Power Box. Type 1 and 2 for Easy III and Thera 5 only. Type 1 : alarm detection from nr.
- Page 13 INSTALLATION After the place where to install the camera is found, follow the instructions below: Make the fixing holes according to the wall type (cement or wood) and prepare the fixing devices (screw anchors, screws, etc.) Fix the connection Power Box to the surface. Open the Power Box by unscrewing the four screws on the cover corners.
- Page 14 TECHNICAL CHARACTERISTICS Power supply input: ......................230Vca 50Hz 50VA Working temperature range:......................-20 ÷ +60°C Storage temperature range: ......................-30 ÷ +60°C Protection grade: ............................IP66 Dimensions (L x H x D):..................... 165 x 140 x 95 mm Weight: ..............................2150gr. Note Technical characteristics may be modified without notice.
- Page 15 DS1092-043...
- Page 16 Prodotto in Cina su specifica URMET Domus DS1092-043 Made in China to URMET Domus specification FILIALI SEDE 20151 MILANO – V.Gallarate 218 Tel. 02.380.111.75 - Fax 02.380.111.80 URMET DOMUS S.p.A. 00043 CIAMPINO (ROMA) V.L.Einaudi 17/19A 10154 TORINO (ITALY) Tel. 06.791.07.30 - Fax 06.791.48.97 VIA BOLOGNA 188/C 80013 CASALNUOVO (NA) V.Nazionale delle Puglie 3...
