Summary of Contents for Clearaudio Unity

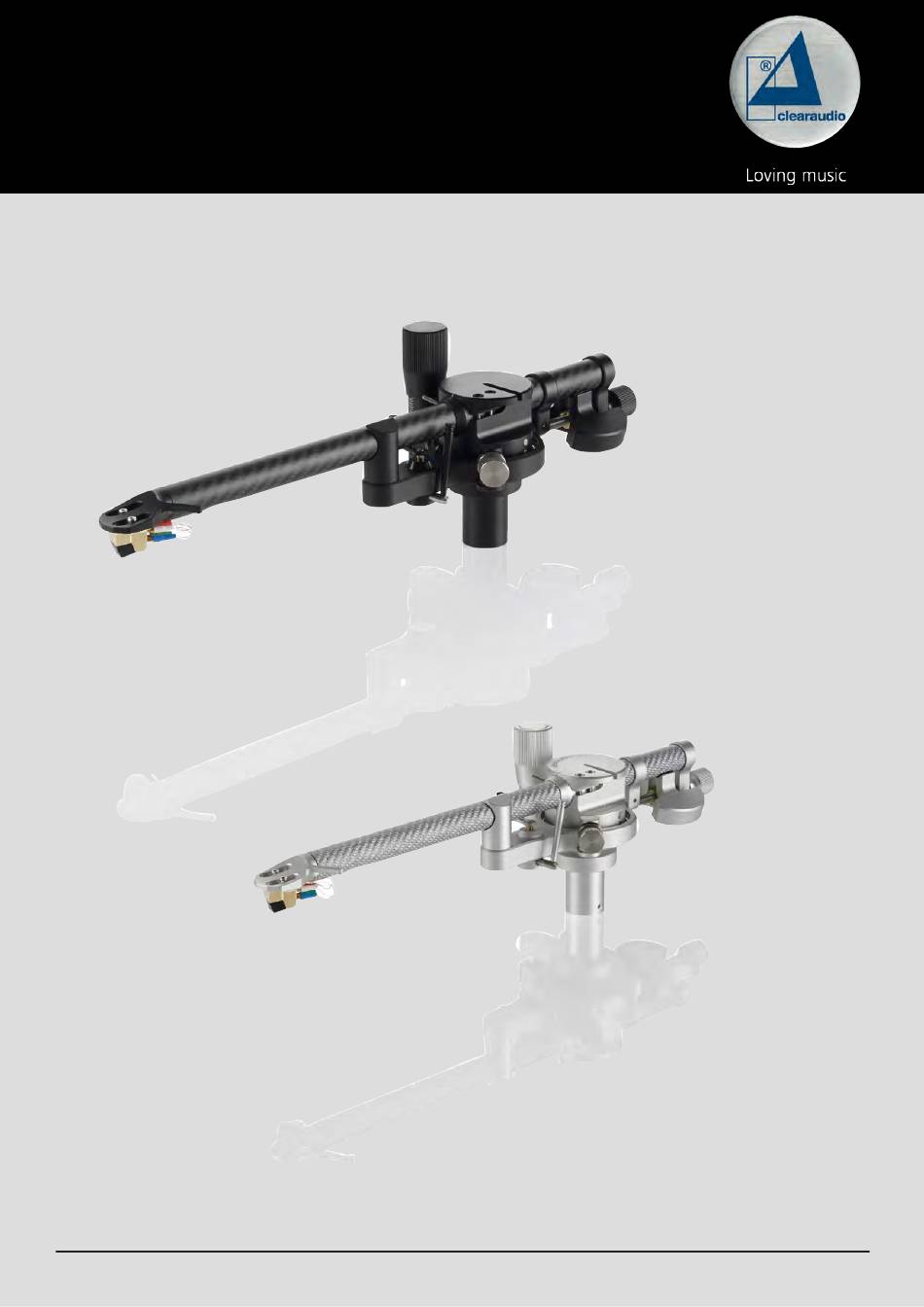

- Page 1 Unity User manual Bedienungsanleitung Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2024-10 Made in Germany...
- Page 2 This state-of-the-art tonearm is available in black and silver, with a 10 inch Monocouque carbon tonearm tube, making it the perfect complement for all Clearaudio products as well as many products from other manufacturers. Please take a moment to read this product manual to ensure correct set-up and to avoid any possible damage.
-
Page 3: Safety Instructions
4. Maintenance We recommend moving the tonearm lift at regular intervals to keep the bearing grease supple and to prevent the tonearm from getting stuck during playback if you do not use your Clearaudio tonearm for a longer period. Never use aggressive cleaning agents. -
Page 4: Health Information
6. Service Unity tonearm should be repaired during the guarantee period by the manufacturer only, otherwise the warranty claim expires. All Clearaudio products should only be serviced by specialist retailer. Unity If, despite the high production standard, a service is necessary, the tonearm must be send to Clearaudio through your dealer. -
Page 5: Table Of Contents
2. Mounting the tonearm base .............7 - 10 2.1 Mounting the tonearm base on the Clearaudio Performance DC / Ovation turntable 2.2 Mounting the tonearm base on the Clearaudio Reference Jubilee or Master Jubilee turntable 2.3 Mounting the tonearm base on a Clearaudio Innovation series turntable 2.4 Mounting the clamping ring on a other manufacturer’s turntable... -
Page 6: List Of Components
Please retain the original packaging for any future transportation and shipping. Unity Please see the list below to check the contents of your Clearaudio tonearm. Pic. 1: List of components (Pic. similar) -
Page 7: Mounting The Tonearm Base
User manual / Bedienungsanleitung 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable Unity If you did not order your turntable together with the tonearm, it is usually necessary to replace the tonearm base, as usually a tonearm base for 9 inch tonearms is pre-assembled. -
Page 8: Mounting The Tonearm Base On The Clearaudio Reference Jubilee Or Master Jubilee Turntable
User manual / Bedienungsanleitung 2.1 Mounting the tonearm base on the Clearaudio Reference Jubilee or Master Jubilee turntable Unity If you did not order your turntable together with the tonearm, it is usually necessary to replace the tonearm base, as usually a tonearm base for 9 inch tonearms is pre-assembled. -
Page 9: Mounting The Tonearm Base On A Clearaudio Innovation Series Turntable
User manual / Bedienungsanleitung 2.3 Mounting the tonearm base on a Clearaudio Innovation series turntable Unity If you did not order your turntable together with the tonearm, it is usually necessary to replace the tonearm base, as usually a tonearm base for 9 inch tonearms is pre-assembled. -
Page 10: Mounting The Clamping Ring On A Other Manufacturer's Turntable
Please note that this image is not true to scale. Bohrschablone für die Montage des Klemmringes auf einen Laufwerk Pic. 8: Drilling template for mounting the clamping ring on a other manufacturers‘ turntable Page / Seite 10 © clearaudio electronic GmbH, 2024-10... -
Page 11: Mounting The Unity Tonearm
User manual / Bedienungsanleitung Unity 3. Mounting the tonearm Due to the specially packaging, the screw for VTA adjustment is completely screwed in for delivery. Unity To install the tonearm, it must be in the “0” position. To do this, loose the locking screw on the tonearm foot (Pic. 9). -
Page 12: Mounting On A Performance Dc / Ovation / Reference Jubilee / Master Jubilee Turntable
If you have ordered your tonearm in a DIN version, the included tonearm cable (DIN to RCA) must first be connected to the tonearm. Make sure that the cable is not damaged or kinked. Page / Seite 12 © clearaudio electronic GmbH, 2024-10... -
Page 13: Adjustment Of The Unity Tonearm
User manual / Bedienungsanleitung Unity 4. Adjustment of the tonearm 4.1 Setting the distance from spindle to tonearm pivot point and from spindle to rest position holder To make the next adjustment, the tonearm or tonearm base must be rotated as far away from the platter spindle as possible. -
Page 14: Tonearm Height Adjustment
If the counterweight does not keep the tonearm level, change the weight to the lighter/ heavier counterweight pair. The counterweights are attached at the end of the tonearm tube using a magnetic mount. Pic. 15: Mounting the counterweights Page / Seite 14 © clearaudio electronic GmbH, 2024-10... - Page 15 Loosen the tonearm using the set screw on the side of the tonearm base. Now place a record, the included alignment gauge or the Clearaudio cartridge alignment gauge (Art. No. AC005/IEC, also available at www.analogshop.de) on the turntable and remove the needle guard of your cartridge.
-
Page 16: Correct Alignment And Adjustment Of The Cartridge
To correct this, you have to loosen the screws on the cartridge a little, so that the cartridge can move in the headshell. Check the setting again after you have fixed the screws! Pic. 19: Correct alignment of the cartridge Page / Seite 16 © clearaudio electronic GmbH, 2024-10... -
Page 17: Fine Adjustment Of The Tracking Force
To check the correct tracking force, we recommend the digital pickup scale “Weight Watcher touch” from Clearaudio (Art. No.: AC163; also available at www. analogshop.de). Pic. 20: Mounting the counterweights Increase or decrease the cartridge weight by turning the adjustment wheel at the end of the tonearm. -
Page 18: Adjustment Of The Azimuth
This is determined depending on the tracking force of the cartridge. Please note: When the screw is removed, this corresponds to a “0” position of the anti-skating. This is increased by screwing in the screw. Pic. 23: Anti-skating screw Page / Seite 18 © clearaudio electronic GmbH, 2024-10... -
Page 19: Setting The Vta
We recommend to re-check all settings again and correct them if necessary before connecting the tonearm to your phono pre-amplifier. Unity We wish you a lot of fun with your new tonearm. Your Clearaudio team Made in Germany Page / Seite 19... -
Page 20: Troubleshooting
Never try to open the unit and/or repair it yourself, this will void the warranty! Error Cause Measure Clean the record / or the cartridge. Clearaudio Is the record or the stylus dirty or damaged? offers many helpful accessories for care and cleaning. -
Page 21: Technical Details
Alternativ with DIN connector Weight: 790g Manufacturer’s warranty: 2 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Made in Germany Page / Seite 21... - Page 22 Bedienungsanleitung aufmerksam durch. Alle Hinweise dienen dazu, Ihnen viele Jahre ungetrübten Musik-Genuss zu bereiten sowie Fehlbedienung und Garantie-Verlust zu vermeiden. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem neuen clearaudio Unity Tonarm. clearaudio electronic GmbH Page / Seite 22 ©...
-
Page 23: Allgemeine Hinweise
Auf dem Gerät dürfen keine Gegenstände mit offener Flamme aufgestellt werde (brennende Kerzen o.Ä.). 4. Pflege Falls Sie Ihren clearaudio Tonarm längere Zeit nicht benutzen, empfehlen wir Ihnen den Tonarmlift in regelmäßigen Abständen zu bewegen, um das Lagerfett geschmeidig zu halten und ein mögliches Haken des Tonarms beim Abspielen zu vermeiden. - Page 24 Garantiezeit nur vom Hersteller repariert werden, ansonsten erlischt der Garantieanspruch. Der Service für alle clearaudio Produkte sollte ausschließlich beim Fachhändler erfolgen. Sollte trotz des hohen Fertigungsstandards ein Service erforderlich werden, muss die clearaudio Unity über Ihren Fachhandel an clearaudio eingeschickt werden.
- Page 25 2. Befestigung der Tonarmbasis ............... 27 - 30 2.1 Befestigung der Tonarmbasis auf einem clearaudio Performance DC /Ovation Laufwerk 2.2 Befestigung der Tonarmbasis auf einem clearaudio Reference Jubilee / Master Jubilee Laufwerk 2.3 Befestigung der Tonarmabsis auf einem clearaudio Innovation series Laufwerk 2.4 Befestigung des Klemmrings auf einem Laufwerk eines Fremdherstellers...
-
Page 26: Lieferumfang
Empfohlenes Zubehör: • clearaudio Cartridge alignment gauge Art. Nr. AC005/IEC; • clearaudio Weight Watcher touch Art. Nr. AC163 • clearaudio Trackability Test Record Art. Nr. LPT 83063 Diese und viele weitere Zubehörartikel sind über unseren Fachhandel oder unter www.analogshop.de erhältlich. -
Page 27: Befestigung Der Tonarmbasis
2.1 Befestigung der Tonarmbasis auf einem clearaudio Performance DC oder Ovation Laufwerk Sollten Sie Ihr Laufwerk nicht gemeinsam mit dem Unity Tonarm bestellt haben, ist in der Regel ein Austausch der Tonarmbasis nötig, da üblicherweise eine Basis für 9 Zoll Tonarme vormontiert ist. - Page 28 2.2 Befestigung der Tonarmbasis auf einem clearaudio Reference Jubilee oder Master Jubilee Laufwerk Sollten Sie Ihr Laufwerk nicht gemeinsam mit dem Unity Tonarm bestellt haben, ist in der Regel ein Austausch der Tonarmbasis nötig, da üblicherweise eine Basis für 9 Zoll Tonarme vormontiert ist.
-
Page 29: Befestigung Der Tonarmabsis Auf Einem Clearaudio Innovation Series Laufwerk
Ist bereits die korrekte Tonarmbasis montiert, lösen Sie nur etwas die M10x20 und M4x10 Schrauben, sodass sich die Tonarmbasis zur Feinjustage frei drehen lässt und entfernen Sie, falls montiert, den vorherigen Klemmring. Der Klemmring des Unity Tonarms wird erst zu einem späteren Punkt montiert. Abb. 7: Grobe Ausrichtung der Tonarmbasis ohne montierten Klemmring... - Page 30 Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und den dazu passenden Muttern befestigen (V2A-Inbus). Bohrschablone für die Montage des Klemmringes auf einen Laufwer Abb. 8: Bohrschablone für die Montage des Klemmringes auf einem Laufwerk eines anderem Herstellers Page / Seite 30 © clearaudio electronic GmbH, 2024-10...
-
Page 31: Unity Tonarmes
Aufgrund der speziell angefertigten Verpackung, wird die Schraube zur VTA Einstellung bei Auslieferung vollständig eingeschraubt. Zur Montage des Unity Tonarms muss sich diese allerdings auf der „0“ Position befinden. Lösen Sie hierfür die Feststellschraube am Tonarmfuß (Abb. 9). Abb. 9: Feststellschraube VTA-Einstellung Durch drehen an der VTA-Schraube entgegen dem Uhrzeigersinn senkt sich der Tonarm und die Skala an der VTA-Einheit wird negativ. -
Page 32: Montage Auf Einem Performance Dc / Ovation / Reference Jubilee / Master Jubilee Laufwerk
Tonarmes in die Bohrung der Tonarmbasis. Bitte beachten: Wenn Sie Ihren Unity Tonarm in DIN-Ausführung bestellt haben, muss zuerst das mitgelieferte Tonarmkabel (DIN auf RCA) an den Tonarm angeschlossen werden. Bitte führen Sie nun vorsichtig den Tonarmfuß durch die aufgeschraubte Basis und den Klemmring. -
Page 33: Einstellung Des Tonarms
Einstellschablone direkt auf dem Plattenteller und richten Sie diese so aus, dass die Kennzeichnung „VTA Tower“ in Richtung des Unity Tonarms zeigt (Abb. 13.). Drehen Sie nun den Tonarm bzw. die Basis so weit zur Einstellschablone, bis der VTA-Turm und die Ruheposition des Unity Tonarms die Einstellschablone berührt. -
Page 34: Einstellung Der Tonarmhöhe
Sollte der Tonarm durch das Gegengewicht nicht in Waage bleiben, wechseln Sie das Gewicht zu dem leichteren/schwereren Gegengewichts-Paar. Die Gegengewichte werden durch eine magnetische Halterung am Ende des Tonarmrohrs angebracht. Abb. 15: Montage der Gegengewichte Page / Seite 34 © clearaudio electronic GmbH, 2024-10... - Page 35 Stellen Sie sicher, dass die VTA-Einstellung des Tonarms auf „0“ steht. Lösen Sie den Tonarm über den seitlichen Gewindestift in der Tonarmbasis. Legen Sie nun eine Schallplatte, die mitgelieferte Einstellschablone oder die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de) auf den Plattenteller und entfernen Sie den Nadelschutz Ihres Tonabnehmers.
-
Page 36: Korrekte Ausrichtung Und Einstellung Des Tonabnehmers
Zur Korrektur müssen Sie die Schrauben des Tonabnehmers etwas lösen, damit der Tonabnehmer im Headshell beweglich ist. Überprüfen Sie die Einstellung nochmals, nachdem Sie die Schrauben fixiert haben! Abb. 19: Korrekte Ausrichtung des Tonabnehmers Page / Seite 36 © clearaudio electronic GmbH, 2024-10... -
Page 37: Feinjustage Des Auflagegewichts
4.4 Feinjustage des Auflagegewichts Wie unter Punkt 4.2 beschrieben, richtet sich die Wahl des Gegengewichts nach dem Eigengewicht des Tonabnehmers. Im Lieferumfang des Unity Tonarms befinden sich 3 Gegengewichtspaare, welche durch eine magnetische Halterung leicht angebracht und ausgetauscht werden können. -
Page 38: Einstellung Des Azimuth
Diese wird in Abhängigkeit des Auflagegewichts des Tonabnehmers getroffen. Bitte beachten: Wenn die Schraube entfernt ist, entspricht dies einer „0“-Stellung des Anti-Skating. Durch Eindrehen der Schraube wird dieses erhöht. Abb. 23: Anti-Skating-Schraube Page / Seite 38 © clearaudio electronic GmbH, 2024-10... -
Page 39: Einstellung Des Vta
Vor dem Verbinden des Tonarms mit Ihrer Phonovorstufe, empfehlen wir, die vorgenommen Einstellungen nochmals zu kontrollieren und gegebenenfalls zu korrigieren. Unity Wir wünschen Ihnen viel Hörvergnügen mit Ihrem neuen Tonarm. Ihr clearaudio Team Made in Germany Page / Seite 39... -
Page 40: Fehlerbehebung
Versuchen Sie niemals das Produkt zu öffnen und/oder selbst zu reparieren, dies führt zu Garantieverlust! Fehler Ursache Maßnahme Ist die Schallplatte oder der Reinigen Schallplatte bzw. Tonabnehmer. Clearaudio bietet viele hilfreiche Nadelträger verschmutzt oder beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. -
Page 41: Technische Daten
Cinch / Alternativ auch mit DIN Anschluss Gewicht: 790 g Herstellergarantie: 2 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/ registration.php). Made in Germany Page / Seite 41... -
Page 42: Warranty Information
The full, extended warranty period for the tonearm is 2 years. To receive this full Clearaudio warranty, you must either complete and return the relevant section of the warranty registration card to Clearaudio, or register your product online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. - Page 43 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Page 44 Handmade in Germany Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as astock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio Electronic GmbH, Germany.
