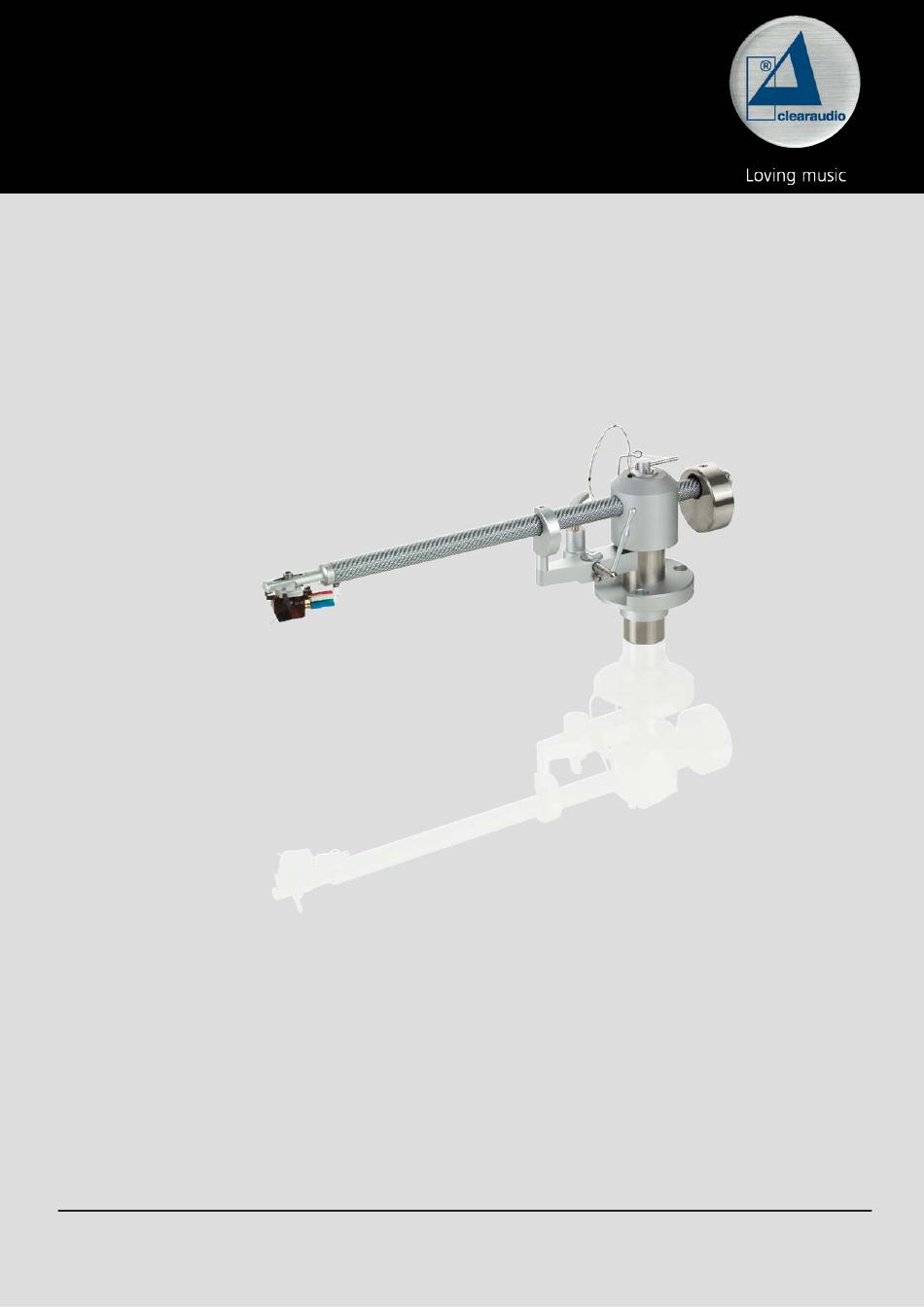

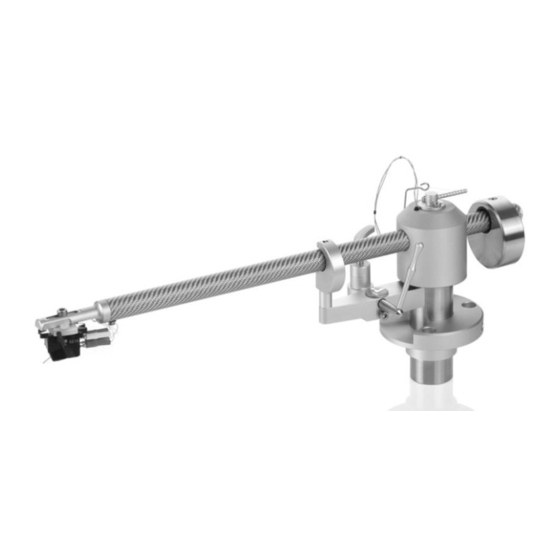

- Page 1 Unify User manual Bedienungsanleitung © clearaudio electronic GmbH, 2018/10 Made in Germany...
- Page 2 Please read this instruction manual carefully, to avoid any damage or loss of warranty. This manual will help you achieve an easy setup and guarantees the highest pleasure for a long time. Unify We wish you a lot of listening pleasure with your new Clearaudio tonearm. Clearaudio electronic GmbH Warning Do not expose the equipment to rain or moisture.
-
Page 3: Table Of Contents
User manual / Bedienungsanleitung Contents 1. Packing contents ............4 Unify tonearm mounting ..........5 - 9 3. Special notes ............... 9 4. Technical data ............. 10 Warranty ................20 - 21 Made in Germany... -
Page 4: Packing Contents
User manual / Bedienungsanleitung 1. Packing contents Clearaudio has developed special and secure packing for your Unify tonearm that ensures safe transportation. Please keep this original packing, you will need it if you need to ship the tonearm. Please check the contents as shown in the list of this page:... -
Page 5: Unify Tonearm Mounting
Pic. 1: Mount of tonearm base Mounting the aluminum clamping ring on a non-Clearaudio turntable: To install the aluminum clamping ring on the turntable chassis, you will need to drill the required holes. Please refer to the drilling template shown below (Picture 2) for the measurements to mark the exact drilling holes. - Page 6 User manual / Bedienungsanleitung Pic. 2: Mounting the aluminum clamping ring on a non-Clearaudio turntable 2. Make sure that the distance from the spindle to the pivot point of the tonearm is exactly 222mm. When moving the armboard in one or another direction you can locate the correct armboard position.
- Page 7 When tightening the counterweight, insure that the weight is perfectly vertical otherwise this may affect your cartridges azimuth settings. 7. Align cartridge for overhang and offset angle using the Clearaudio Cartridge alignment gauge (Art. No.AC005/IEC). Once done, re-check tracking force.
- Page 8 Once you loosen this screw, you´ll be able to rotate the headshell a small amount in either direction. Be sure to tighten the screw when done. Pic. 11: Allen screw on the bottom side of the armwand © clearaudio electronic GmbH, 2018/10...
-
Page 9: Special Notes
Otherwise serious damage could occur. 6.3 Service If any servicing or repair of a Clearaudio product is necessary, please first contact your dealer or distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service location. -
Page 10: Technical Data
3 years* 3 years* * Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase. Clearaudio electronic is not responsible for typographical errors in descriptions. Technical specifications subject to change or improvement without prior notice. - Page 11 User manual / Bedienungsanleitung Sehr verehrte clearaudio – Kundin, sehr verehrter clearaudio – Kunde, Höchste Ansprüche und Made in Germany, kombiniert mit Technologie und einem zeitlosem Design lassen bestmöglichen High End Musikgenuss zu einem unschlagbaren Preis wahr werden! Unify Sie haben mit dem Tonarm eines der besten Produkte seiner Art erworben.
- Page 12 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Lieferumfang ..............13 Unify 2. Montage des Tonarmes ........14 - 18 3. Besondere Hinweise ............. 18 4. Technische Daten ............19 Garantie ................20 - 21 © clearaudio electronic GmbH, 2018/10...
-
Page 13: Lieferumfang
Bedienungsanleitung, Garantie geringem Eigengewicht) – und Qualitätskarte, Rücklieferschein Empfohlene Hilfsmittel: • clearaudio Cartridge alignment gauge (Art. Nr. AC005/IEC) • clearaudio Weight Watcher (Art. Nr. AC094) Diese und viele andere Zubehörartikel sind auch über unseren Onlineshop www.analogshop.de erhätlich. Made in Germany... -
Page 14: Montage Des Unify Tonarmes
1. Bei der Montage der Tonarmbasis auf einer Champion - Basis, benutzen Sie bitte die kurzen Schrauben (Zubehör: Nr. 7). Bei der Montage auf allen anderen Basen (clearaudio oder Fremdfabrikaten) benutzen Sie bitte die empfohlene Schrauben des jeweiligen Herstellers. Bild 1: Montage der Tonarmbasis Montage der Aluminium-Klemmbasis auf einem Laufwerk anderer Hersteller: Um die Aluminium-Klemmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst... - Page 15 Bild. 2: Montage der Klemmbasis auf einem Laufwerk anderer Hersteller 2. Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm-Einstellschablone (AC005)! Dabei müssen Sie darauf achten, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm (für 9 Zoll Tonarme) betragen muss! Den Abstand können Sie durch Drehen der Tonarmbasis...
- Page 16 Bitte beachten: Die Position unmittelbar an der Tonarmglocke entspricht einer Antiskatingkraft von 0,5 Gramm. Je fünf weitere Rillen (nach außen) entsprechen ca. 0,5 Gramm. Exakte Einstellsicherheit bietet allerdings nur die Benutzung einer Testplatte zur Überprüfung. © clearaudio electronic GmbH, 2018/10...
- Page 17 User manual / Bedienungsanleitung Green arrowhead = slower anti-skating Red arrowhead = stronger anti-skating Bild 7: Antiskating Einstellung Bild 8: Antiskating-Einstellung 7. Zum richtigen Einstellen der Höhe Ihres Tonarms lösen Sie bitte beide Justierschrauben am Fuß der Tonarmbasis; diese befinden sich seitlich in einer Vertiefung und können mit dem Innensechskantschlüssel (4) gelöst und nach der Höheneinstellung wieder angezogen werden! Bei aufgelegter LP sollte der Arm parallel zur LP-Oberfläche ausgerichtet sein.
-
Page 18: Besondere Hinweise
Originalverpackung. Andernfalls könnte Ihr Tonarm ernsthafte Schäden davon tragen. 6.3 Pflege Wenn eine Wartung oder Reparatur an einem clearaudio Produkt erforderlich ist, wenden Sie sich bitte zuerst immer an Ihren Händler oder Vertriebspartner. Alternativ können Sie clearaudio direkt kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten. -
Page 19: Technische Daten
3 Jahre* 3 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio innerhalb von 14 Tagen. Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung. Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen Genehmigung durch die clearaudio electronic GmbH. -
Page 20: Garantie
User manual / Bedienungsanleitung To achieve the full Clearaudio warranty, it is necessary that you fill out and send the corresponding part of the warranty registration certificate /card back to Clearaudio, within two weeks after purchase. Only if the product is returned in it’s... - Page 21 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Page 22 User manual / Bedienungsanleitung © clearaudio electronic GmbH, 2018/10...
- Page 23 User manual / Bedienungsanleitung Made in Germany...
- Page 24 91054 Erlangen Germany Phone/Tel.: +49 9131 40300 100 Fax: +49 9131 40300 119 www.clearaudio.de www.analogshop.de info@clearaudio.de Handmade in Germany (Technische Änderungen vorbehalten - Technical specification are subject to change without prior notification) 2018 © clearaudio electronic GmbH, 2018/10 Made in Germany...
