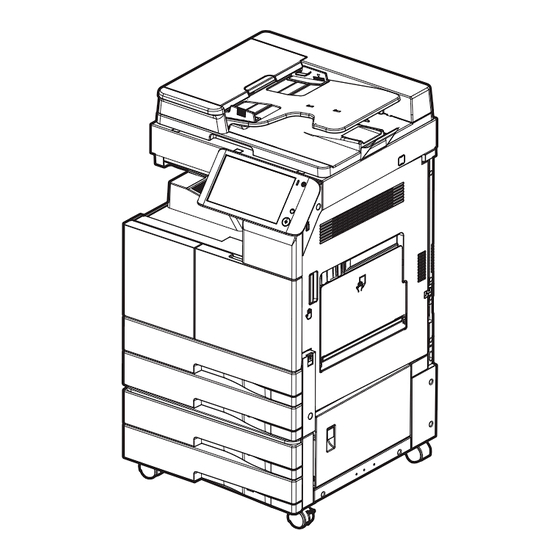

Sindoh N620 Series Installation Manual
Wifi kit
Hide thumbs
Also See for N620 Series:
- Manual (11 pages) ,
- Manual (12 pages) ,
- Installation manual (12 pages)
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sindoh N620 Series
Summary of Contents for Sindoh N620 Series

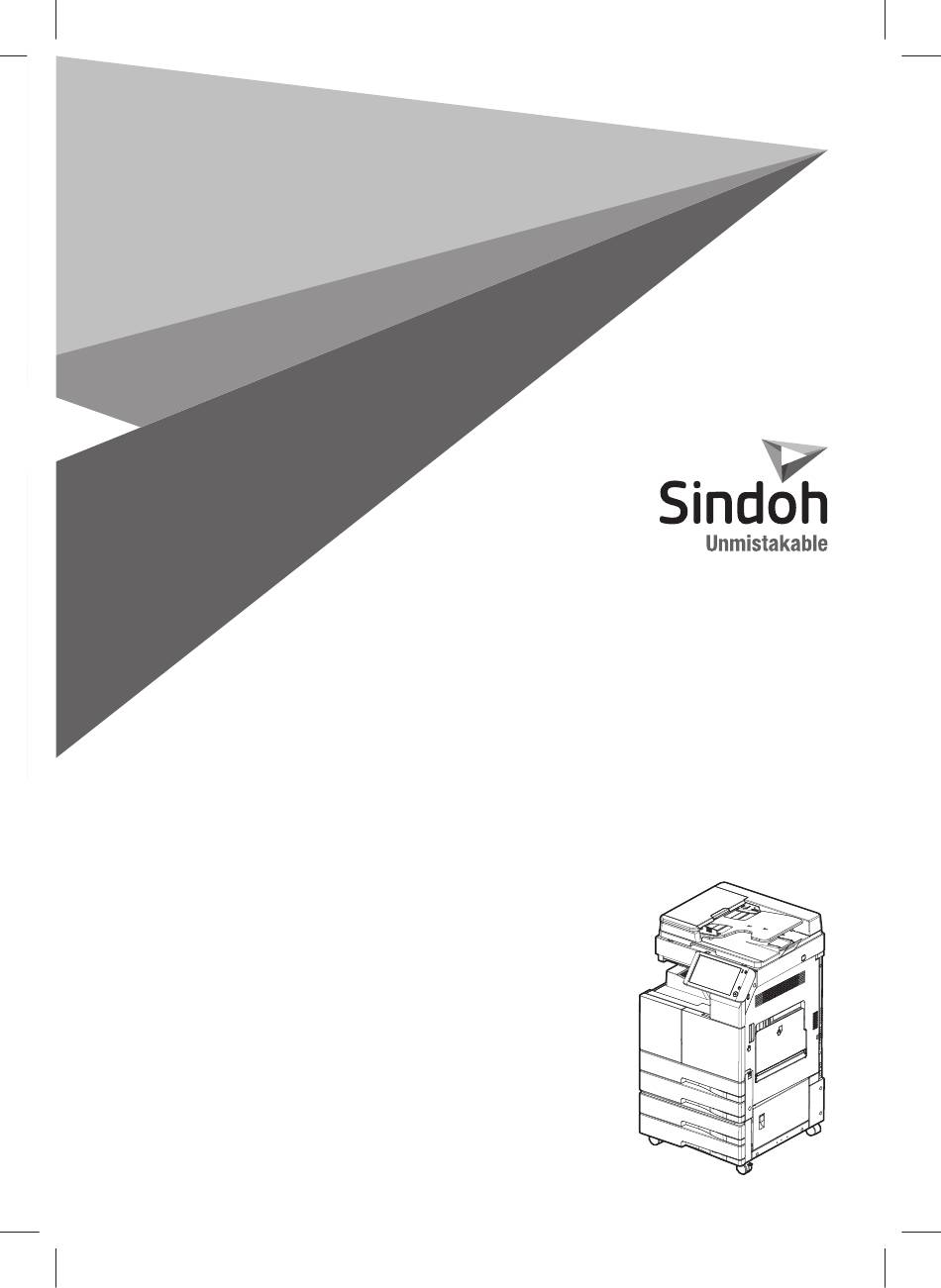

- Page 1 N620/MF Series Wifi Kit 설치 안내서 Wifi Kit 设置顺序书 Wifi Kit Installation Guide...
- Page 2 N620WN 2. 설치 절차 Wifi 설치장치/Wifi Kit 설치 수순서 기기의 전원을 끄고, 전원 코드를 분리합니다. 옵션 박스를 개봉하고, 부품의 수량 및 이상 적용 제품 : N620/MF Series 유무를 확인합니다. 1. 동봉품 Wifi 모듈(1번 부품)과 케이블(3번 부품)을 그림과 같이 조립합니다. 이름 모양 수량 Wifi 모듈 클램프 케이블 본체의 뒷커버(나사 14개)를 분리합니다. * 판매 지역에 따라 변동이 있을 수 있습니다. 나사 14개 노트 본체의 왼쪽면 커버(나사 6개)를 분리합니다. - 설치수순서는 동봉품과 기기에 대한 설명을 포함하고 있으나 설치 수순서에 기재된 사진들은 실물과 약간의 차이가 있을 수 있습니다. 이 경우, 설치 수순서에서 기재된 사진 대신 가지고 계신 부품을 이용하여 설치 수순에 따라 작업을 진행하시면 큰 변동이나 문제 없이 설치를 마무리 지을 수 있습니다. 나사 6개...
- Page 3 케이블을 기기의 뒷편으로 그림의 구멍을 통해 본체 안쪽의 프레임(나사 4개)을 분리합니다. 나오도록 합니다. 나사 4개 번 수순에서 분리한 프레임 안쪽 면에 클램프 Wifi 모듈의 케이블을 번 수순에서 분리한 (2번 부품, 3개)을 설치합니다. 프레스물의 클램프로 체결 후 본체에 조립합니다. 본체에 클램프(2개)를 설치합니다. 기기 뒷편의 클램프로 케이블을 체결 후 본체 보드와 연결합니다. 기기에 Wifi 모듈을 장착하고 클램프로 그림처럼 고정 시킵니다.
- Page 4 기본체의 왼쪽면 커버(나사 6개)를 조립합니다. “on/off module”을 선택하고 ON 버튼을 누른 후 [SAVE]를 눌러 주십시오. [HOME] 키를 눌러서 서비스 모드에서 나옵니다. 기기의 전원을 껐다가 다시 켜 주십시오. 노트 - 화면에 서비스 모드 스크린이 표시 되었을 때는 서비스 모드에서 나온 후 전원을 꺼 주십시오. 10초 이상을 기다린 후에 전원을 나사 6개 다시 켜 주십시오. 4. Wifi 설정 확인하기 서비스모드 화면을 띄워 주십시오. (서비스모드에 들어가는 자세한 방법은 서비스 본체의 뒷커버(나사 14개)를 조립합니다. 메뉴얼을 참고하시기 바랍니다.) “System 2”→ “Option”→ “Wifi module”을 선택해 주십시오 “Check installed”를 선택 후 “Execute”를 눌러 주십시오. Value가 on으로 되는 것을 확인하십시오. [HOME] 키를 눌러서 서비스 모드에서 나옵니다. 나사 14개 3. Wifi 설정하기 기기에 전원 코드를 연결하고 전원을 켜 주십시오. 서비스모드 화면을 띄워 주십시오. (서비스모드에 들어가는 자세한 방법은 서비스 메뉴얼을 참고하시기 바랍니다.) “System 2”→“Option”→“Wifi module”을 선택해 주십시오.
- Page 5 N620WN 2.安装步骤 Wifi安装装置/Wifi Kit安装顺序书 关闭机器电源, 并取下电源线。 打开选配部件的箱子,请确认部品的种类 适用产品:N620 Series 和数量有无异常。 1. 附件 Wifi模块(1号部品)和电线(3号部品)， 如下图所示安装。 名称 图 示 数量 Wifi 模块 线夹 电线 * 根据销售区域不同，可能有小量的变动。 拆下机器的后侧外壳(螺丝14个)。 备注 - 虽然安装顺序书内包含对于同封品和 机器相关的说明， 但是安装顺序书中的 照片与实物可能会有细微的差异。 这种情况下,利用已有的实物代替安装 螺丝14个 顺序书中的照片， 按照安装顺序来进行 作业。 不会引起大的变动或问题。...
- Page 6 拆下机器左侧外壳(螺丝6个)。 机器上安装线夹(2个)。 螺钉6个 在机器上安装好Wifi模块后， 如图所示， 用线夹将其固定。 拆下机器内部的框架(螺丝4个)。 如图所示， 使电线从机器后面的孔里出来。 螺钉4个 将第6步中取下的框架内侧面上安装3个 线夹。 (2号部品, 3个)。 用第 步中取下的框架上的线夹将Wifi 模块的电线收齐后在机器上安装。...
- Page 7 使用机器后面的线夹将电线收齐整理后 3.Wifi的设置 连接到机器主板上。 连接电源线并打开机器电源。 请进入到服务模式的画面。 (进入服务模 式的详细方法请参照服务手册。 ) 请依次选择” System 2” → “ Option” → “Wifi module。 选择” on/off module” ， 点击 on按键后， 点击[SAVE]。 点击HOME键， 退出服务模式。 关闭机器电源并重启。 安装机器的左侧外壳(螺丝6个)。 备注 - 画面中显示服务模式屏幕时， 从服务模 式中退出后， 关闭电源。 请等待10秒以 上， 重新打开电源。 4.Wifi设置确认 请进入到服务模式的画面。 (进入服务模式的详细方法请参照服务手册。 ) 请依次选择” System 2” → “ Option” → “Wifi module”...
-
Page 8: Accessories Enclosed
Turn the power off and unplug the power Wifi Kit Installation Guide cord. Unpack the option box and check if there For : N620 Series are any accessories missing or broken. 1. Accessories enclosed Assemble the Wifi module (#1 part) and the cable (#3 part) together as in the figure. - Page 9 Unfasten 4 bolts to remove the interior frame Insert the cable through the hole as in the from the device. figure so that the cable comes out to the rear of the device. 4 bolts Connect the cable of Wifi module with the Install 3 clamps (#2 part) into the frame interior clamp from step and assemble it into the separated in step device.
-
Page 10: Set Up Wifi
Fasten 6 bolts to secure the left cover back to “on/off module” Select and press the On [SAVE] the device. button, then [HOME] Select the key to exit the service mode. Turn off the power and turn it back on. Note - When you see the service mode screen, exit from the service mode first to turn off... - Page 11 ■ Memo...
- Page 12 JS029311 *JS029311* Printed in China...
