Summary of Contents for DIVERSIFIED SPACES C2410 Series
Page 1

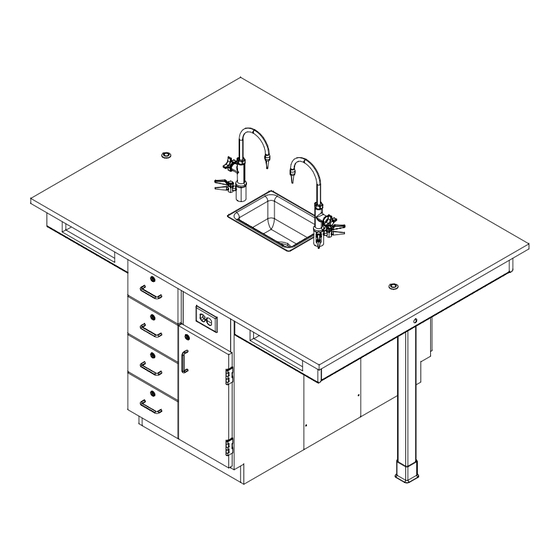

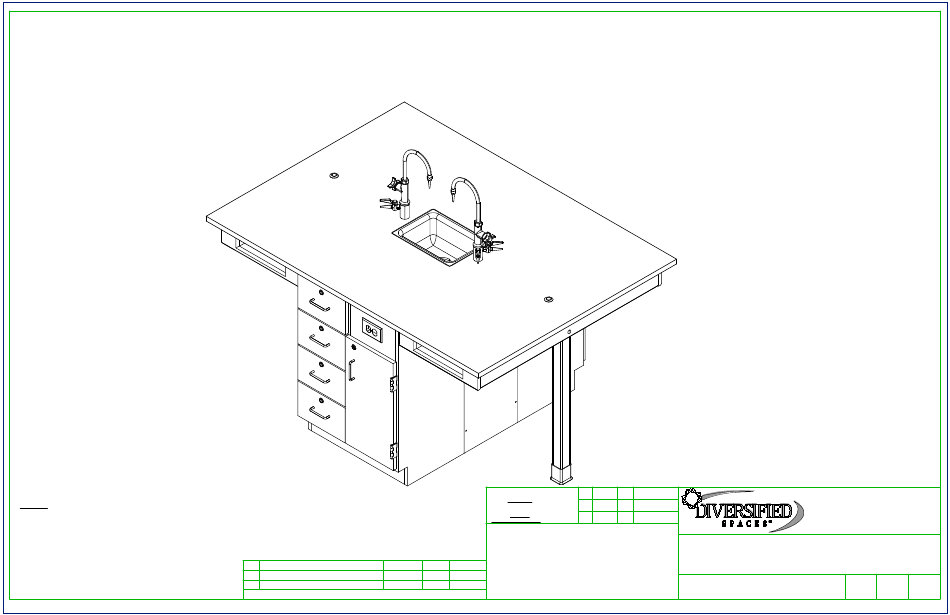

ASSEMBLY TEMPLATE STUDENT SERVICE ISLAND-DOUBLE C2410, C2410F, C2610, & C2610F SERIES ASSEMBLY INSTRUCTIONS DATE ALL DIMENSIONS ARE IN INCHES UNLESS 10/31/16 NOTED OTHERWISE DWN: 300 South Krueger Street DECIMALS: .X = ± .030 NOTE: DATE .XX = ± .020 APR: Suring, WI 54174 .XXX = ±...
Page 2
ASSEMBLY TEMPLATE ASSEMBLY COMPONENTS TOOLS REQUIRED ITEMS INCLUDED PART # PART DESCRIPTION " WRENCH TOP (STYLE VARIES), 1.00 X 48 X 66 VARIES " SOCKET AND TORQUE WRENCH - OPTIONAL CABINET W/ REMOVABLE PANEL CABINET - 24"W X 35"H X 16"D DRILL CLEATS ATTACHED CLEATS - 1"W X 34.50"H X 0.75"D...
Page 4
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER CABINET REMOVABLE PANELS CLEAT - TYPICAL SCREWS - REMOVABLE PANELS 100495 STEP 1: PLACE CABINETS BACK TO BACK IN DESIRED LOCATION. IF YOU HAVE A UNIT WITH SINK/FIXTURES, PLACE CABINETS OVER UTILITY HOOK-UPS. LEVEL CABINETS.
Page 5
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 2: WITH HELP FROM ANOTHER PERSON, POSITION RIGHT APRON ASSEMBLY UP TO RIGHT SIDE DESCRIPTION PART NUMBER OF CABINET SO IT IS CENTERED CORRECTLY AND FLUSH WITH TOP OF BASE CABINETS. APRON ASSEMBLY PLACE L-BRACKETS IN CORRECT POSITION ON APRON ASSEMBLY AND SIDE OF CABINET (SHOULD BE FLUSH WITH TOP EDGE OF FRONT AND BACK APRONS).
Page 6
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER L BRACKET 100355 SCREWS - L BRACKET 100649 STEP 3: ATTACH L-BRACKETS TO RIGHT SIDE OF CABINET USING PROVIDED HARDWARE LISTED ABOVE. REPEAT ON LEFT SIDE. L-BRACKET - TYPICAL DATE ALL DIMENSIONS ARE IN INCHES UNLESS 10/31/16 NOTED OTHERWISE DWN:...
Page 7
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER APRON ASSEMLBY ATTACH APRON SCREWS - L BRACKET 100649 ASSEMBLY TO L-BRACKETS - TYPICAL STEP 4: WITH HELP FROM ANOTHER PERSON, PLACE APRON ASSEMBLY UP TO SIDE AND ATTACH TO L-BRACKETS USING PROVIDED HARDWARE LISTED ABOVE.
Page 8
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP LEG LEVELER DESCRIPTION PART NUMBER LEGS 500101 LEG LEVELER 100079 LEG BOOT LEG BOOT 100076 STEP 5: SLIDE LEG BOOT ONTO LEG WITH FLARED END TOWARDS BOTTOM OF LEGS. SCREW LEG LEVELER INTO T-NUT ON BOTTOM OF LEGS. CLOSE UP OF LEG LEVELER AND LEG BOOT ASSEMBLY DATE ALL DIMENSIONS ARE IN INCHES UNLESS...
Page 9
ASSEMBLY TEMPLATE STEP 6: HARDWARE REQUIRED FOR STEP LINE UP HOLES ON APRON WITH HOLES ON LEG AND INSERT CARRIAGE BOLTS, WASHERS, AND HEX NUTS. DESCRIPTION PART NUMBER TIGHTEN NUTS USING A " WRENCH OR " SOCKET AND TORQUE WRENCH, TO A MINIMUM OF 12FT LBS BUT NOT TO EXCEED 17FT LBS.
Page 10
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP APPLY SILICONE ADHESIVE TO TOP EDGES OF CABINETS AND APRONS DESCRIPTION PART NUMBER VARIES SILICONE 100711 STEP 7: ADJUST LEG LEVELERS TO LEVEL LEGS WITH CABINETS. APPLY SILICONE ADHESIVE TO TOP EDGES OF CABINET AND APRONS.
Page 11
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER FIXTURE - SINK 100691 SILICONE 100711 STEP 8: IF YOU DON'T HAVE A UNIT WITH A SINK OR FIXTURES, SKIP TO STEP 10. APPLY SILICONE ADHESIVE TO SINK OPENING ON TOP. APPLY SILICONE LOWER SINK INTO OPENING.
Page 12
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER ROD SOCKET - TYPICAL FIXTURE - FAUCETS 100074-BKR FIXTURE - SINK TRAP 100056 MUTLI-SERVICE FIXTURE - SINK OUTLET/STRAINER 254047 FIXTURE - TYPICAL ROD SOCKETS 206505 STEP 9: INSTALL MULTI-SERVICE FIXTURES IN HOLES PROVIDED ON TOP.
Page 13
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER RUBBER BASE MOLDING 100283 STAINLESS STEEL CORNERS 100057 SCREWS - BASE 100064 STEP 10: ATTACH RUBBER MOLDING TO BASE OF CABINET USING CONTACT CEMENT. SCREW STAINLESS STEEL CORNER BRACKETS ON EACH CORNER OVER BASE MOLDING USING HARDWARE LISTED ABOVE.
Page 14
TROUBLESHOOTING YOUR GFCI ELECTRICAL RECEPTACLE: PLEASE NOTE: THROUGHOUT ANY OF THE FOLLOWING STEPS (PROCEDURES); IF YOU ARE NOT SURE YOU CAN DO THIS JOB SAFELY, AND COMPETENTLY, REFER THIS WORK TO QUALIFIED PROFESSIONAL! If your unit comes equipped with a GFCI (Ground Fault Circuit Interrupter) electrical receptacle, and there is no power in the receptacle please consider/check the following: •...
