Summary of Contents for DIVERSIFIED SPACES C2510 Series
Page 1

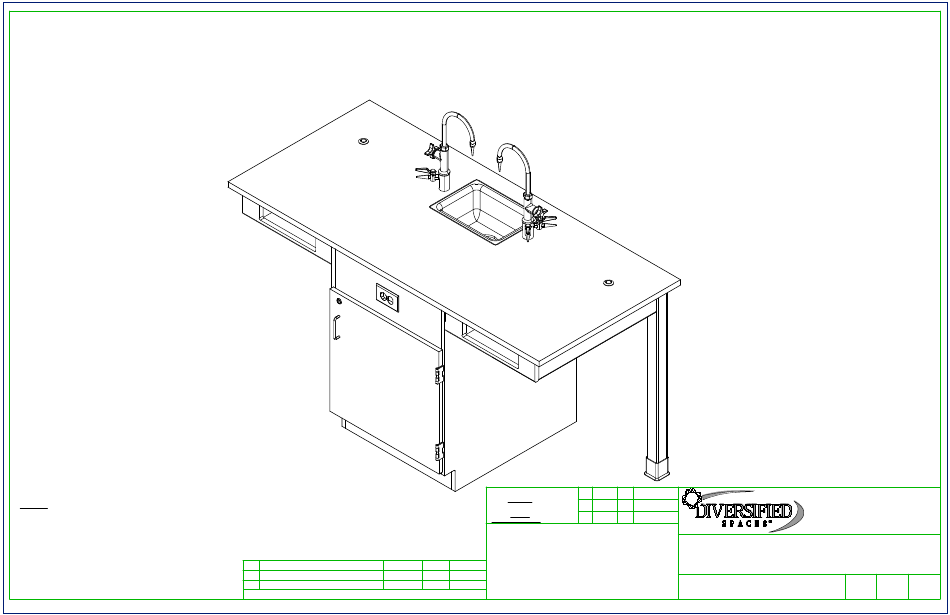

ASSEMBLY TEMPLATE STUDENT SERVICE ISLAND-SINGLE C2510, C2510F, C2710, & C2710F SERIES ASSEMBLY INSTRUCTIONS DATE ALL DIMENSIONS ARE IN INCHES UNLESS 10/26/16 NOTED OTHERWISE DWN: 300 South Krueger Street DECIMALS: .X = ± .030 NOTE: DATE .XX = ± .020 APR: Suring, WI 54174 .XXX = ±...
Page 2
ASSEMBLY TEMPLATE ASSEMBLY COMPONENTS TOOLS REQUIRED ITEMS INCLUDED PART # PART DESCRIPTION " WRENCH TOP (STYLE VARIES), 1.00 X 30 X 66 VARIES " SOCKET AND TORQUE WRENCH - OPTIONAL CABINET 24"W X 35"H X 28"D CONTACT CEMENT APRON ASSEMBLY (FACTORY SCREW DRIVER APRON ASSEMBLY ASSEMBLED)
Page 3
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER CABINET STEP 1: PLACE CABINET IN DESIRED LOCATION. IF YOU HAVE A UNIT WITH A SINK/FIXTURES, PLACE CABINET OVER UTILITY HOOK-UPS. LEVEL CABINET. ATTACH TO FLOOR. **NOTE** CABINET MUST BE LEVELED OR DOORS AND DRAWERS MAY NOT OPEN OR CLOSE CORRECTLY DATE...
Page 4
ASSEMBLY TEMPLATE STEP 2: HARDWARE REQUIRED FOR STEP WITH HELP FROM ANOTHER PERSON, POSITION RIGHT APRON ASSEMBLY UP TO RIGHT SIDE OF CABINET DESCRIPTION PART NUMBER SO IT IS CENTERED CORRECTLY AND FLUSH WITH TOP OF BASE CABINET. PLACE L-BRACKETS IN CORRECT POSITION ON APRON ASSEMBLY AND RIGHT SIDE (SHOULD BE FLUSH APRON ASSEMBLY WITH TOP EDGE OF FRONT AND BACK APRONS).
Page 5
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER L BRACKET 100355 SCREWS - L BRACKET 100649 STEP 3: ATTACH L-BRACKETS TO RIGHT SIDE OF CABINET USING PROVIDED HARDWARE LISTED ABOVE. REPEAT FOR LEFT SIDE. L-BRACKET - TYPICAL DATE ALL DIMENSIONS ARE IN INCHES UNLESS 10/26/16 NOTED OTHERWISE DWN:...
Page 6
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER APRON ASSEMBLY SCREWS - L BRACKET 100649 STEP 4: ATTACH APRON TO WITH HELP FROM ANOTHER PERSON, PLACE RIGHT APRON L-BRACKETS - TYPICAL ASSEMBLY UP TO SIDE AND ATTACH TO L-BRACKETS USING PROVIDED HARDWARE LISTED ABOVE.
Page 7
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP LEG LEVELER DESCRIPTION PART NUMBER LEGS 500101 LEG HARDWARE 520001 LEG BOOT STEP 5: SLIDE LEG BOOTS ONTO LEGS WITH FLARED END TOWARDS BOTTOM OF LEGS. SCREW LEG LEVELERS INTO T-NUT ON BOTTOM OF LEGS. CLOSE UP OF LEG LEVELER AND LEG BOOT ASSEMBLY DATE ALL DIMENSIONS ARE IN INCHES UNLESS...
Page 8
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER LEG HARDWARE KIT 520001 STEP 6: INSERT HANGER BOLT THROUGH HERE WITH LOCK INSERT HANGER BOLT ON ONE LEG THROUGH THE CORNER WASHER AND HEX NUT BRACKET AND INSERT LOCK WASHER AND HEX NUT. TIGHTEN NUT USING A "...
Page 9
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 7: ADJUST LEG LEVELERS TO LEVEL LEG WITH CABINET. DESCRIPTION PART NUMBER APPLY SILICONE ADHESIVE TO TOP EDGES OF CABINET AND APRONS. VARIES APPLY SILICONE ADHESIVE IN DOT PATTERN LIKE SHOWN BELOW FOR BEST RESULTS. PLACE TOP ON UNIT WITH PROPER OVERHANG (2"...
Page 10
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 8: DESCRIPTION PART NUMBER IF YOU DO NOT HAVE A UNIT WITH A SINK, SKIP TO STEP 9. FIXTURE - SINK 100691 APPLY SILICONE ADHESIVE TO SINK OPENING ON TOP. LOWER SINK INTO OPENING. SILICONE 100711 WIPE OFF ANY EXCESS CAULK AND ALLOW TO SET.
Page 11
ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER MULTI-SERVICE FIXTURE - FAUCETS 100074-BKR FIXTURE - TYPICAL FIXTURE - SINK TRAP 100056 FIXTURE - SINK OUTLET/STRAINER 254047 ROD SOCKETS 206505 RUBBER BASE MOLDING 100283 STAINLESS STEEL CORNERS 100057 SCREWS - BASE 100064 STEP 9: ATTACH RUBBER MOLDING TO BASE OF CABINET USING...
Page 12
TROUBLESHOOTING YOUR GFCI ELECTRICAL RECEPTACLE: PLEASE NOTE: THROUGHOUT ANY OF THE FOLLOWING STEPS (PROCEDURES); IF YOU ARE NOT SURE YOU CAN DO THIS JOB SAFELY, AND COMPETENTLY, REFER THIS WORK TO QUALIFIED PROFESSIONAL! If your unit comes equipped with a GFCI (Ground Fault Circuit Interrupter) electrical receptacle, and there is no power in the receptacle please consider/check the following: •...
