DIVERSIFIED SPACES C2520 Assembly Instructions Manual

Student service island-single

Advertisement

Quick Links

ASSEMBLY TEMPLATE

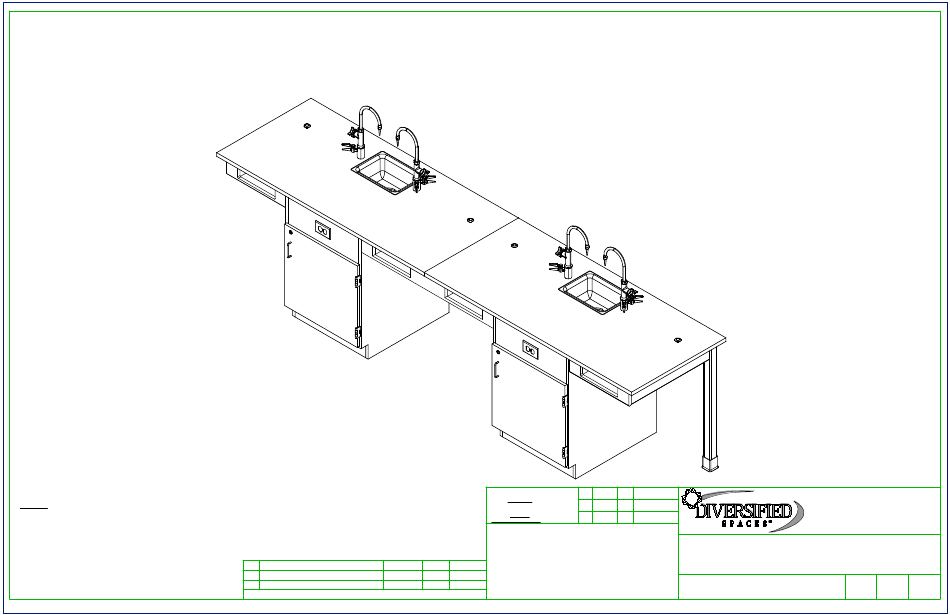

STUDENT SERVICE ISLAND-SINGLE
C2520, C2520F, C2530 , C2530F, C2540, C2540F, C2720, C2720F, C2730, C2730F, C2740, & C2740F SERIES
NOTE:
1.
MODEL VIEWS MAY NOT REPRESENT EXACT MODEL PURCHASED
ASSEMBLY INSTRUCTIONS
C
UPDATED SILICONE PROCEDURE
8/25/23
A
CREATED DRAWING
10/31/16
REV.
DESCRIPTION
DATE
REVISION LEVEL
ALL DIMENSIONS ARE IN INCHES UNLESS
DWN
EMR
NOTED OTHERWISE
BY:
DECIMALS: .X = ± .030
APR
.XX = ± .020
BY:
.XXX = ± .010
ANGLES: = ± 1°0'
APR
CABINET SQUARENESS = ± .0625
BY:
CONFIDENTIAL:
ALL DESIGN RIGHTS RESERVED
THE INFORMATION, DATA, DESIGN, AND DRAWINGS EMBODIED
IN THIS DOCUMENT AND ALL REPRODUCTIONS THEREOF ARE
THE EXCLUSIVE PROPERTY OF DIVERSIFIED WOODCRAFTS, INC.

RJM
-
THESE DOCUMENTS ARE SUPPLIED WITH THE UNDERSTANDING
THAT THEY WILL NOT BE DISCLOSED TO THIRD PARTIES WITHOUT
EMR
-
WRITTEN CONSENT OF DIVERSIFIED WOODCRAFTS, INC. ANY
NAME
ECN NO.
REPRODUCTION IN PART OR WHOLE WITHOUT WRITTEN
CONSENT IS SUBJECT TO LEGAL ACTION.
DATE
10/31/16
DWN:
DATE
APR:
DATE
APR:
TITLE:
STUDENT SERVICE ISLAND-SINGLE
ASSEMBLY INSTRUCTIONS
DRAWING NUMBER:
STUDENT SERVICE ISLAND
300 South Krueger Street
Suring, WI 54174
diversifiedwoodcrafts.com
SCALE:
SHEET:
REVISION:
REV C
NTS
1 OF 13

Advertisement

loading
Need help?

Need help?

Do you have a question about the C2520 and is the answer not in the manual?

Questions and answers

Summary of Contents for DIVERSIFIED SPACES C2520

  • Page 1 ASSEMBLY TEMPLATE STUDENT SERVICE ISLAND-SINGLE C2520, C2520F, C2530 , C2530F, C2540, C2540F, C2720, C2720F, C2730, C2730F, C2740, & C2740F SERIES ASSEMBLY INSTRUCTIONS DATE ALL DIMENSIONS ARE IN INCHES UNLESS 10/31/16 NOTED OTHERWISE DWN: 300 South Krueger Street DECIMALS: .X = ± .030...
  • Page 2 ASSEMBLY TEMPLATE ASSEMBLY COMPONENTS TOOLS REQUIRED ITEMS INCLUDED PART # PART DESCRIPTION " WRENCH TOP (STYLE VARIES), 1.00 X 30 X 66 VARIES VARIES " SOCKET AND TORQUE WRENCH - OPTIONAL CABINET 24"W X 35"H X 28"D VARIES CONTACT CEMENT APRON ASSEMBLY (FACTORY APRON ASSEMBLY - EXTERNAL SCREW DRIVER...
  • Page 3 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER VARIES CABINET STEP 1: PLACE CABINETS IN DESIRED LOCATION. IF YOU HAVE A UNIT WITH A SINK/FIXTURES, PLACE CABINETS OVER UTILITY HOOK-UPS. LEVEL CABINETS. ATTACH TO FLOOR. LEFT CABINET **NOTE** CABINET MUST BE LEVELED OR DOORS AND DRAWERS MAY NOT OPEN OR CLOSE CORRECTLY RIGHT CABINET...
  • Page 4 ASSEMBLY TEMPLATE STEP 2: HARDWARE REQUIRED FOR STEP WITH HELP FROM ANOTHER PERSON, POSITION INTERNAL APRON ASSEMBLY UP TO RIGHT SIDE DESCRIPTION PART NUMBER OF LEFT CABINET SO IT IS CENTERED CORRECTLY AND FLUSH WITH TOP OF BASE CABINET. VARIES APRON ASSEMBLY - INTERNAL PLACE L-BRACKETS IN CORRECT POSITION ON APRON ASSEMBLY AND RIGHT SIDE OF LEFT CABINET (SHOULD BE FLUSH WITH TOP EDGE OF FRONT AND BACK APRONS).
  • Page 5 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER VARIES L BRACKET 100355 VARIES SCREWS - L BRACKET 100649 STEP 3: ATTACH L-BRACKETS TO RIGHT SIDE OF CABINET USING PROVIDED HARDWARE LISTED ABOVE. REPEAT FOR OTHER SIDE OF INTERNAL APRON ASSEMBLY.
  • Page 6 ASSEMBLY TEMPLATE STEP 4: HARDWARE REQUIRED FOR STEP WITH HELP FROM ANOTHER PERSON, PLACE INTERNAL APRON ASSEMBLY IN BETWEEN CABINETS AND ATTACH TO DESCRIPTION PART NUMBER L-BRACKETS USING PROVIDED HARDWARE LISTED. VARIES APRON ASSEMBLY - INTERNAL CONTINUE STEP IF YOU HAVE MULTIPLE INTERNAL APRON ASSEMBLIES (EX. C2530, C2730, C2540, OR C2740 SERIES). ATTACH INTERNAL APRON ASSEMBLY VARIES SCREWS - L BRACKET...
  • Page 7 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 5: DESCRIPTION PART NUMBER REPEAT STEPS 2-4 FOR EXTERNAL APRON ASSEMBLIES (BOTH LEFT AND RIGHT). SUPPORT BOTH ASSEMBLIES UNTIL LEGS HAVE BEEN ATTACHED, THEY ARE NOT APRON ASSEMBLY - EXTERNAL STRONG ENOUGH TO WITHSTAND WEIGHT UNTIL LEGS AND TOP ARE ATTACHED. VARIES #8 X "...
  • Page 8 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP LEG LEVELER DESCRIPTION PART NUMBER LEGS 500101 LEG HARDWARE 520001 LEG BOOT STEP 6: SLIDE LEG BOOT ONTO LEGS WITH FLARED END TOWARDS BOTTOM OF LEGS. SCREW LEG LEVELERS INTO T-NUT ON BOTTOM OF LEGS. CLOSE UP OF LEG LEVELER AND LEG BOOT ASSEMBLY DATE ALL DIMENSIONS ARE IN INCHES UNLESS...
  • Page 9 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER LEG HARDWARE KIT 520001 STEP 7: INSERT HANGER BOLT ON ONE LEG THROUGH THE CORNER INSERT HANGER BOLT BRACKET AND INSERT LOCK WASHER AND HEX NUT. THROUGH HERE WITH LOCK TIGHTEN NUT USING A "...
  • Page 10 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 8: DESCRIPTION PART NUMBER ADJUST LEG LEVELERS TO LEVEL LEGS WITH CABINET. APPLY SILICONE ADHESIVE TO TOP EDGES OF CABINET AND APRONS. VARIES VARIES APPLY SILICONE ADHESIVE IN DOT PATTERN LIKE SHOWN BELOW FOR BEST RESULTS. SILICONE 100711 PLACE TOP ON UNIT WITH PROPER OVERHANG (2"...
  • Page 11 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP STEP 9: DESCRIPTION PART NUMBER VARIES FIXTURE - SINK 100691 IF YOU DO NOT HAVE A UNIT WITH A SINK, SKIP TO STEP 10. APPLY SILICONE ADHESIVE TO SINK OPENINGS ON TOPS. SILICONE 100711 LOWER SINKS INTO OPENINGS.
  • Page 12 ASSEMBLY TEMPLATE HARDWARE REQUIRED FOR STEP DESCRIPTION PART NUMBER MULTI-SERVICE FIXTURE - TYPICAL VARIES FIXTURE - FAUCETS 100074-BKR VAREIS FIXTURE - SINK TRAP 100056 FIXTURE - SINK OUTLET/STRAINER VARIES 254047 VARIES ROD SOCKETS 206505 VARIES RUBBER BASE MOLDING 100283 VARIES STAINLESS STEEL CORNERS 100057 ROD SOCKET - TYPICAL...
  • Page 13 TROUBLESHOOTING YOUR GFCI ELECTRICAL RECEPTACLE: PLEASE NOTE: THROUGHOUT ANY OF THE FOLLOWING STEPS (PROCEDURES); IF YOU ARE NOT SURE YOU CAN DO THIS JOB SAFELY, AND COMPETENTLY, REFER THIS WORK TO QUALIFIED PROFESSIONAL! If your unit comes equipped with a GFCI (Ground Fault Circuit Interrupter) electrical receptacle, and there is no power in the receptacle please consider/check the following: •...
