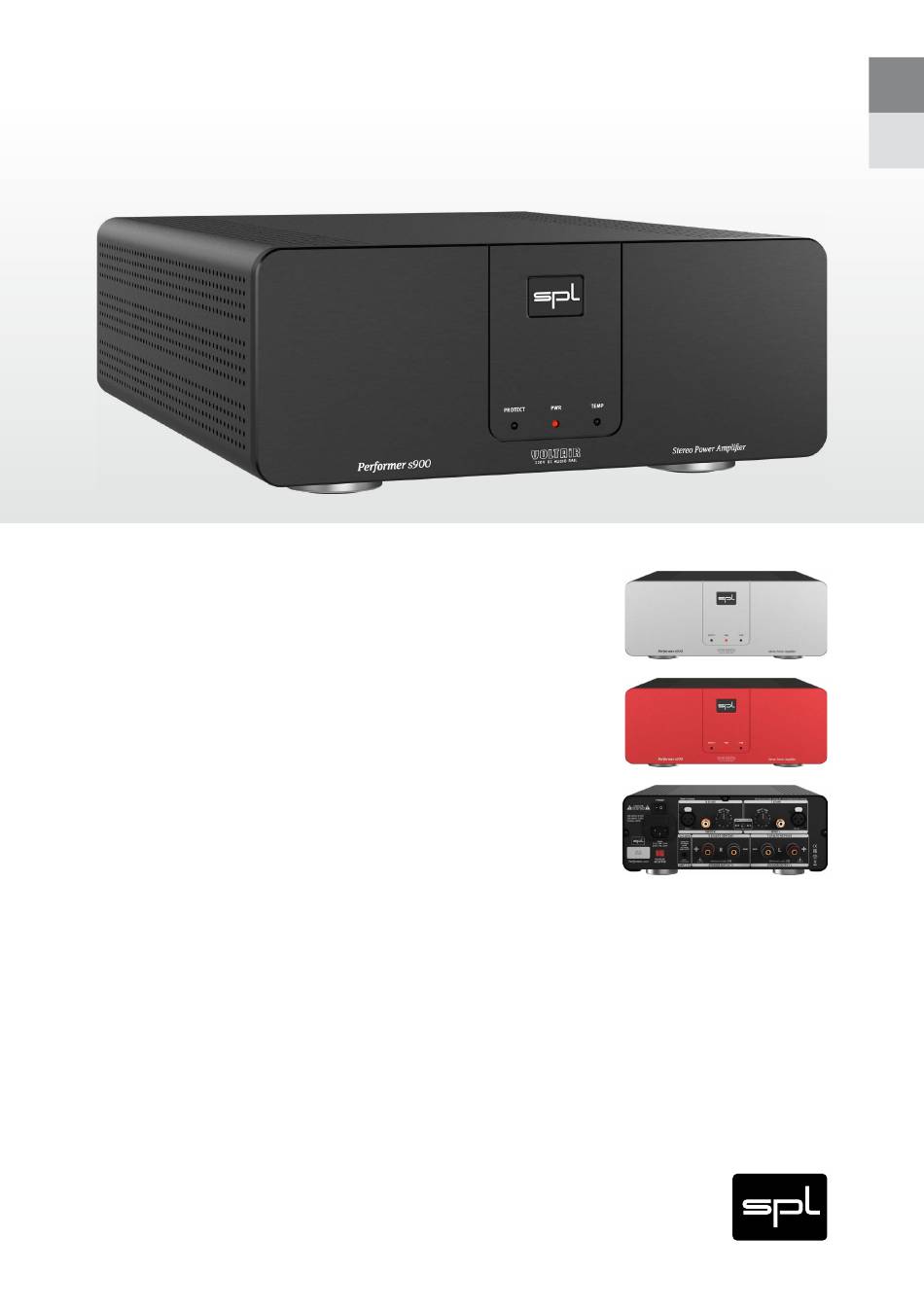

- Page 1 Professional Fidelity Performer s900 – Manual Stereo Power Amplifier Version 1.0 More information: www.spl.audio...
- Page 2 Make sure that the selected mains voltage of the Performer s900 is according to the mains- voltage of your region. Make sure that the mains switch on the rear of the Performer s900 is set to Off (Off = O / On = I). Connect the supplied power cord to the Performer s900 and to an appropriate mains socket outlet.
-
Page 3: Mains Switch
Performer s900 – Manual Input R Input L Mains Switch Made in Germany SPL electronics GmbH, Sohlweg Niederkrüchten, Germany POWER C A U T I O N RISK OF ELECTRIC SHOCK D O N O T O P E N... -
Page 4: Power Down
Switch on mains switch on the back of the Performer s900 (On = I). Power LED lights up. Standby The Standby function requires an AMP CTL connection to an SPL device supporting an AMP CTL output or a 12V trigger controller. In standby the Power LED is dimly lit. - Page 5 Performer s900 – Manual PROTECT TEMP Performer s Stereo Power Ampli er 12 14 Power LED Mains Switch Made in Germany SPL electronics GmbH, Sohlweg Niederkrüchten, Germany POWER C A U T I O N RISK OF ELECTRIC SHOCK D O N O T O P E N...
-
Page 6: Input Select
It allows to level speakers with different efficiency to equal loudness. Inputs The Performer s900 is equipped with XLR inputs for balanced connection as well as RCA connectors for unbalanced connection to a preamp. Full output power (2 x 420 W RMS into 2 ohms, 2 x 370 W RMS into 4 ohms or 2 x 200 W into 8 ohms) is performed at +6 dBu at the input. - Page 7 Performer s900 – Manual Input R Input select Input L Gain Trim L Gain Trim R Made in Germany SPL electronics GmbH, Sohlweg Niederkrüchten, Germany POWER C A U T I O N RISK OF ELECTRIC SHOCK D O N O T O P E N...
-
Page 8: Overheating Protection Circuit
Overheating protection circuit At about 70° C at the heat sink, the Performer s900 will switch off. After the temperature has fallen below 55° C, the amplifier automatically switches on again. The TEMP LED on the front... - Page 9 Performer s900 – Manual PROTECT TEMP Performer s Stereo Power Ampli er PROTECT LED TEMP LED...
-
Page 10: Specifications
Fuse 200–240 V AC [230 V] T 4 A Fuse 100–120 V AC [115 V] T 8 A Power consumption max. 900 VA Idle power consumption 20 W Stand-by power consumption < 0,3 W © 2024 SPL electronics GmbH | www.spl.audio... - Page 11 Performer s900 – Manual Maße & Gewicht W x H x D (width x height incl. feet x depth) 278 x 114 x 345 mm 11 x 4.5 x 13.6 inch Unit weight 14.6 kg 32.2 lbs Shipping weight 15.8 kg...
-
Page 12: Security Advices
Performer s900 – Manual Security Advices professional. Never insert or remove an electric plug with wet hands. Before starting up the device: Fire warning • Read thoroughly and follow the security advices. Do not put burning items, such as candles, on the unit. - Page 13 The company names and product names in this manual are the trademarks or registered trademarks of their respective companies. SPL and the SPL Logo are registered trademarks of SPL electronics GmbH. SPL cannot be held responsible for damage caused by improper use or modification of the device or data that is lost or destroyed.
- Page 14 Performer s900 – Manual © 2024 SPL electronics GmbH | www.spl.audio...
- Page 15 Professional Fidelity Performer s900 – Bedienungsanleitung Stereo-Endstufe Weitere Informationen: Version 1.0 www.spl.audio...
- Page 16 Sie können auch eine andere 12 V-Steuerung nutzen. Wenn eine Schaltspannung von 12 Volt DC am AMP CTL-Anschluss anliegt, ist der Performer s900 in Betrieb. Sobald die Schaltspan- nung von 12 Volt DC abgeschaltet wird, schaltet der Performer s900 in Stand-by.
- Page 17 Performer s900 – Bedienungsanleitung Eingang R Eingang L Netzschalter Made in Germany SPL electronics GmbH, Sohlweg Niederkrüchten, Germany POWER C A U T I O N RISK OF ELECTRIC SHOCK D O N O T O P E N V AC [...
- Page 18 Schalten Sie den Netzschalter auf der Rückseite des Performer s900 ein (Ein = I). Die Power-LED leuchtet nun. Stand-by Die Standby-Funktion erfordert eine AMP-CTL-Verbindung zu einem SPL-Gerät, das einen AMP-CTL-Ausgang unterstützt, oder eine andere 12V-Steuerung. Im Stand-by-Modus leuchtet die Power-LED schwach.
- Page 19 Performer s900 – Bedienungsanleitung PROTECT TEMP Performer s Stereo Power Ampli er 12 14 Power LED Netzschalter Made in Germany SPL electronics GmbH, Sohlweg Niederkrüchten, Germany POWER C A U T I O N RISK OF ELECTRIC SHOCK D O N O T O P E N...
- Page 20 Bi-wiring-Betrieb. Eingänge Der Performer s900 ist mit XLR-Eingängen für die symmetrische Verbindung sowie Cinch-Anschlüssen für die unsymmetrische Verbindung zur Vorstufe ausgestattet. Die volle Ausgangsleistung (2 x 420 W an 2 Ohm, 2 x 370 W an 4 Ohm oder 2 x 200 W an 8 Ohm) wird bei +6 dBu am Eingang erreicht.
- Page 21 Performer s900 – Bedienungsanleitung Eingangsquelle Eingangsempfindlichkeit L Eingangsempfindlichkeit R Eingang R Eingang L Made in Germany SPL electronics GmbH, Sohlweg Niederkrüchten, Germany POWER C A U T I O N RISK OF ELECTRIC SHOCK D O N O T O P E N...
- Page 22 Performer s900 – Bedienungsanleitung Schutzschaltungen Der Performer s900 verfügt über Schutzschaltungen, die ihn gegen Gleichspannung an den Ausgängen und Überhitzung vor Beschädigungen schützen. DC-Protection Wird eine Gleichspannung (DC) an einem der Ausgänge festgestellt, schaltet der Performer s900 automatisch ab, da die Gleichspannung auf einen Defekt in der Endstufe hindeutet.
- Page 23 Performer s900 – Bedienungsanleitung PROTECT TEMP Performer s Stereo Power Ampli er PROTECT LED TEMP LED...
-
Page 24: Technische Daten
Performer s900 – Bedienungsanleitung Technische Daten Analoge Ein- und Ausgänge: XLR (symmetrisch), Cinch Eingangsimpedanz (Cinch) 20 kΩ Eingangs-Trimming 0 dB bis -5.5 dB in 0.5 dB Schritten Eingangsempfindlichkeit 8 dBu Analoge Ein- und Ausgänge: XLR (symmetrisch), Cinch Ausgangsleistung (RMS, 2 Ω) 2 x 420 W Harmonische Verzerrung (1 kHz, 2 Ω) - Page 25 Performer s900 – Bedienungsanleitung Maße & Gewicht W x H x T (Weite x Höhe inkl. Füße x Tiefe) 278 x 114 x 345 mm 11 x 4,5 x 13,6 inch Gewicht des Geräts 14,6 kg 32.2 lbs Versandgewicht (inkl. Verpackung) 15,8 kg 34.4 lbs...
- Page 26 Performer s900 – Bedienungsanleitung Sicherheitshinweise Vorsicht mit Wasser Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es nicht in der Nähe von Vor der Inbetriebnahme des Gerätes: Wasser oder unter feuchten oder nassen Umgebungsbe- • Lesen und befolgen Sie diese Sicherheitshinweise.
- Page 27 SPL und das SPL-Logo sind eingetragene Warenzeichen der Steckdose. Auch wenn das Gerät ausgeschaltet ist, der SPL electronics GmbH. SPL haftet nicht für Schäden, fließt eine geringe Menge Strom. Falls Sie das Gerät die auf eine nicht ordnungsgemäße Bedienung oder für längere Zeit nicht nutzen, ziehen Sie unbedingt das...
- Page 28 Performer s900 – Bedienungsanleitung © 2024 SPL electronics GmbH | www.spl.audio...
