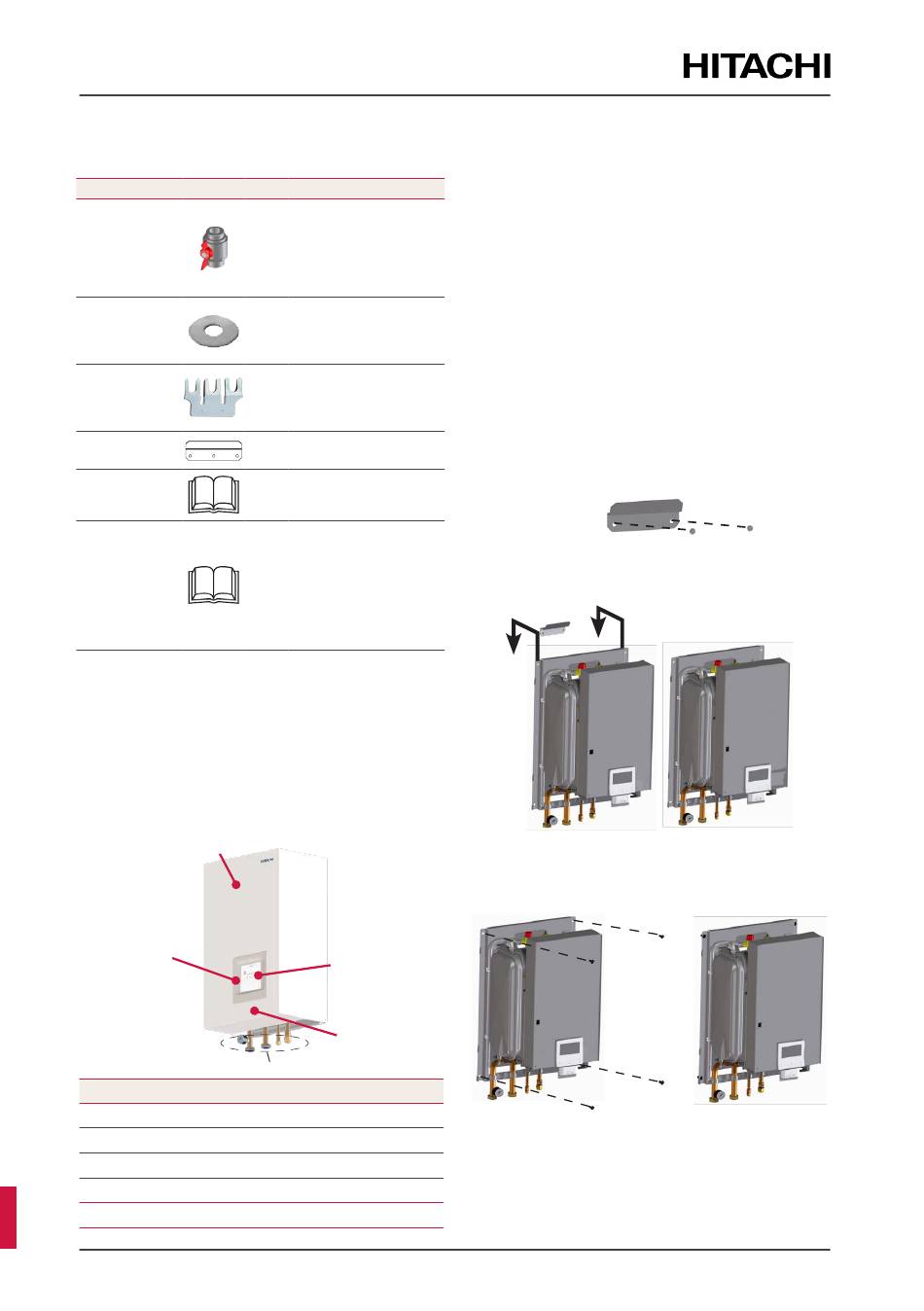

6.3 Díly vnitřní jednotky (součást dodávky od
výrobce)
Příslušenství Obrázek Mnž.
Uzavírací ventil
1,5-6 HP: 1"
8/10 HP: 1-1/4"
Těsnicí kroužek
Napájecí můstek
Držák na zeď
Návod k
instalaci a
obsluze
Návod k
instalaci a
obsluze

POZNÁMKA
• Předchozí příslušenství je dodáváno uvnitř balení (vedle vnitřní
jednotky).
• K dispozici musí být dodatečné chladivové potrubí (není součástí
dodávky) pro přípojení k venkovní jednotce.
• Pokud některé z tohoto příslušenství v balení jednotky chybí nebo
pokud zaznamenáte jakékoli poškození jednotky, obraťte se na
Vašeho prodejce.
6.4 Hlavní díly vnitřní jednotky (Popisy)
2
Č.
Servisní kryt vnitřní jednotky
1
Rámeček ovladače jednotky
2
3
4
CS
5
PMML0666 rev.0 - 09/2024 - 1000017439
Účel
Pro usnadnění
instalačních prací na
přívodních/výstupních
2
přípojkách vody na
vytápění prostoru. Pro
lepší servisní údržbu.
Dva těsnicí kroužky
pro každou přípojku
4
vytápění prostoru
(přívodní/výstupní).
Pro usnadnění
instalačních prací na
1
napájecích svorkách
u ~230 V kontaktů.
K zavěšení jednotky
1
na zeď.
Základní pokyny pro
1
instalaci zařízení.
Dodatečný bezpečnostní
návod pro klimatizační
jednotku a tepelné
čerpadlo s chladivem
1
R32, v souladu s
IEC 60335-2-40:2022
Pouze u
RWM-(1.5-6.0)R3E
1
3
5
4
Díl
Ovladač jednotky
Potrubní přípojky
IOT přijímač
6.5 Instalace vnitřní jednotky

POZNÁMKA
Snažte se během celého procesu dodržovat následující postup přesně
v níže uvedeném pořadí.
Proces instalace
1. Proces montáže na stěnu
2. Připojení potrubí pro vytápění prostoru
3. Připojení odtokového potrubí
4. Připojení chladivového potrubí
5. Zapojení napájecích vodičů a komunikačního vedení
6. Nasazení krytů
7. Testování a kontrola
6.5.1 Proces montáže na stěnu
1. Upevněte na zeď držák (příslušenství dodávané
výrobcem) za pomoci vhodných hmoždinek a šroubů.
Ověřte si, zda je držák na zdi dokonale vodorovný.
2. Zavěste vnitřní jednotku na držák (ke zvednutí jednotky
budou kvůli její hmotnosti zapotřebí nejméně dvě
osoby).
3. Upevněte vnitřní jednotku ze spodní strany pomocí
4 šroubů předem vyšroubovaných při procesu
rozbalování.
