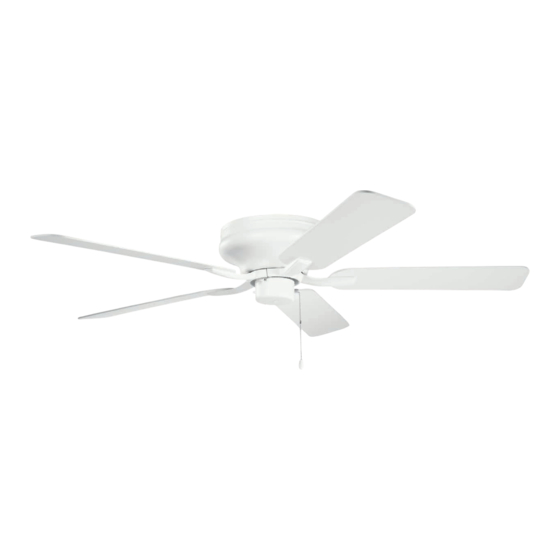

- Page 1 52" BASICS PRO LEGACY PATIO Product images may vary slightly from actual product. INSTRUCTION MANUAL...
- Page 2 KICHLER.COM...
-
Page 3: Table Of Contents
ATTACHING THE FAN BLADES .......11 PACKAGE CONTENTS ..........5 INSTALLING THE SWITCH HOUSING .....11 MOUNTING OPTIONS ..........6 OPERATING INSTRUCTIONS .........12 HANGING THE FAN .............7 TROUBLESHOOTING ..........13 ELECTRICAL CONNECTIONS ........8 SPECIFICATIONS.............14 INSTALLATION OF SAFETY SUPPORT ....9 52" BASICS PRO LEGACY PATIO | 3... -
Page 4: Safety Rules
SAFETY RULES To reduce the risk of electric shock, ensure electricity has been turned off at To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the fan. the circuit breaker or fuse box before beginning. Do not use water or detergents when cleaning the fan or fan blades. -
Page 5: Tools And Materials Required
Pull chain and fob (1) E. Switch housing Balance kit F. Set of 5 blade brackets and Blade bracket attachment hardware: Pre-installed mounting screws screws (2) Mounting hardware: wood screws(2), flat washers(2), star washers(2), wire nuts(3) screws(2) 52" BASICS PRO LEGACY PATIO | 5... -
Page 6: Mounting Options
MOUNTING OPTIONS If there isn't an existing UL (cUL for Canadian Installation) listed mounting box, then read the following instructions. Disconnect the power by removing fuses or turning off circuit breakers. Outlet box Secure the outlet box directly to the building structure. Use appropriate fasteners and building materials. -
Page 7: Hanging The Fan
120V Wires Fig. 4 Step 3. After hanging the motor to the ceiling mounting plate, secure the motor to the ceiling mounting using the screws and washers. See Fig. 6. Fig. 6 Fig. 5 52" BASICS PRO LEGACY PATIO | 7... -
Page 8: Electrical Connections
ELECTRIC CONNECTIONS WARNING: To avoid possible electrical shock, be sure you have turned off the power at Power lines 120v the main circuit panel. Green ground Follow the steps below to connect the fan to your household wiring. Use the wire connecting nuts supplied with your fan. -
Page 9: Installation Of Safety Support
Tighten the wood screw securely. NOTE: Although the safety support cable is required for Canadian installations Fig. 8 only, it’s a good idea to make the attachment with any installation. 52" BASICS PRO LEGACY PATIO | 9... -
Page 10: Installing The Motor Housing
INSTALLING THE MOTOR HOUSING Outlet box Remove the four screws located on the outside edge of the ceiling mounting plate. Lift the motor housing up and align the mounting holes in the housing to the mounting holes on the ceiling mounting plate. Screws Screws Insert each mounting screw rotating first one side to the other and then tighten... -
Page 11: Attaching The Fan Blades
Step 2. Carefully push all the wires into the switch housing. Attach the switch housing to Wire connector Mounting ring the mounting ring with the screws provided. Make sure each screw is tight (Fig. 11). Screws Switch housing Fig. 11 52" BASICS PRO LEGACY PATIO | 11... -
Page 12: Operating Instructions
OPERATING INSTRUCTIONS Turn the power on and check the operation of your ceiling fan. The pull chain controls the fan speed as follows: Step 1. 3-speed pull chain controls the fan speed as follows: 1 pull = High, 2 pulls = Medium, 3 pulls = Low, and 4 pulls = off. NOTE: To set the fan blades in reverse, the reverse slide switch is located on the side of the switch housing. -
Page 13: Troubleshooting
OPERATION OF YOUR CEILING FAN, NEVER ATTACH THE BLADE ASSEMBLIES UNTIL THE CEILING FAN HAS BEEN MOUNTED ON THE CEILING. DO NOT BEND THE BLADE ARMS WHILE INSTALLING, BALANCING OR CLEANING THE FAN. DO NOT INSERT FOREIGN OBJECTS BETWEEN ROTATING FAN BLADES. 52" BASICS PRO LEGACY PATIO | 13... -
Page 14: Specifications
SPECIFICATIONS Fan Size Speed Volts Amps Watts CFM/W N.W. G.W. C.F. High 0.57 57.20 152.00 3536.00 61.82 52" Medium 0.31 23.10 91.20 2121.60 91.84 1.30' 0.19 8.41 54.00 1172.29 139.39 These are approximate measurements. They do not include data for any lamps or fixtures attached to the ceiling fan. 14 | KICHLER.COM... - Page 15 KICHLER® LIGHTING 7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010 CLEVELAND, OHIO 44131-8010 CUSTOMER SERVICE 866.558.5706 8:30 AM TO 5:00 PM EST, MONDAY - FRIDAY...
- Page 16 VENTILADOR DE 52" BASICS PRO LEGACY PATIO Las imágenes del producto pueden variar levemente respecto del producto real. MANUAL DE INSTRUCCIONES...
- Page 17 KICHLER.COM...
- Page 18 INSTALACIÓN DE LA CAJA DE INTERRUPTORES...11 CONTENIDO DE LA CAJA .......... 5 OPCIONES DE MONTAJE...........6 INSTRUCCIONES DE USO.......... 12 INSTALACIÓN DEL VENTILADOR .......7 RESOLUCIÓN DE PROBLEMAS .........13 CONEXIONES ELÉCTRICAS........8 ESPECIFICACIONES...........14 INSTALACIÓN DEL SOPORTE DE SEGURIDAD..9 VENTILADOR DE 52" BASICS PRO LEGACY PATIO | 3...
-
Page 19: Normas De Seguridad
NORMAS DE SEGURIDAD Para reducir el riesgo de sufrir una descarga eléctrica, asegúrese de Para evitar lesiones o daños al ventilador u otros objetos, sea cuidadoso al trabajar cerca del ventilador o limpiarlo. deshabilitar el circuito o cortar la electricidad de la caja de fusibles antes de comenzar. -
Page 20: Herramientas Requeridas
Fijación del soporte del aspa: aspas y tornillos de montaje tornillos (2) preinstalados Piezas metálicas de montaje: tirafondos (2), arandelas planas (2), arandelas de estrella (2), tuercas para cable (3), tornillos (2) VENTILADOR DE 52" BASICS PRO LEGACY PATIO | 5... -
Page 21: Opciones De Montaje
OPCIONES DE MONTAJE Si no tiene una caja para montaje certificada por UL (cUL para Canadá) ya instalada, entonces lea las siguientes instrucciones. Desconectar la electricidad sacando los fusibles o bajando las Caja tomacorriente llaves de circuitos. Asegure la caja tomacorriente directamente sobre la estructura del edificio. -
Page 22: Instalación Del Ventilador
Paso 3. Después de colgar el motor en la placa de montaje del cielorraso, asegure el motor al montaje del cielorraso usando los tornillos y las arandelas. Ver la Fig. 6. Fig. 6 Fig. 5 VENTILADOR DE 52" BASICS PRO LEGACY PATIO | 7... -
Page 23: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS ADVERTENCIA: Para evitar posibles descargas eléctricas,asegúrese de haber Cables de alimentación 120v desconectado el suministro de energía eléctrica desde el panel de circuito principal. Conductor a tierra verde Siga los pasos a continuación para conectar el ventilador al cableado de su hogar. Utilice las tuercas para cable proporcionadas con el ventilador. -
Page 24: Instalación Del Soporte De Seguridad
Ajuste el tornillo para madera firmemente. NOTA: A pesar de que el cable de soporte de seguridad es de uso obligatorio solo Fig. 8 en Canadá, siempre es buena idea incluirlo en cualquier instalación. VENTILADOR DE 52" BASICS PRO LEGACY PATIO | 9... -
Page 25: Instalación De La Caja Del Motor
INSTALACIÓN DE LA CAJA DEL MOTOR Caja tomacorriente Retire los cuatro tornillos situados en el borde exterior de la placa de montaje del cielorraso. Levante la caja del motor y alinee los orificios de montaje de la caja con los Tornillos Tornillos orificios de montaje de la placa de montaje del cielorraso. -
Page 26: Colocación De Las Aspas Del Ventilador
Paso 2. Empuje con cuidado todos los cables al interior de la caja de interruptores. Conector de cable Acople la caja de interruptores al anillo de montaje con los tornillos proporcionados. Fig. 11 Asegúrese de ajustar bien cada tornillo (Fig. 11). VENTILADOR DE 52" BASICS PRO LEGACY PATIO | 11... -
Page 27: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO Conecte la electricidad y verifique el funcionamiento de su ventilador de techo. La cadenilla control la velocidad del ventilador de la siguiente manera: Paso 1. Cadenilla de control de 3 velocidades: controla la velocidad del ventilador de la siguiente manera: Jalar 1 vez = Máximo, jalar 2 veces = Medio, jalar 3 veces = Bajo y jalar cuatro veces apaga el motor. -
Page 28: Resolución De Problemas
DEL VENTILADOR HASTA QUE EL VENTILADOR HAYA SIDO MONTADO EN EL TECHO. NO DOBLE LAS ASPAS AL INSTALARLAS, BALANCEARLAS O LIMPIAR EL VENTILADOR. NO INSERTE OBJETOS EXTRAÑOS ENTRE LAS ASPAS DEL VENTILADOR MIENTRAS ESTÉN GIRANDO. VENTILADOR DE 52" BASICS PRO LEGACY PATIO | 13... -
Page 29: Especificaciones
ESPECIFICACIONES Tamaño Velocidad Voltios Amperes Vatios FCM/P P.N. P.T. V.T. Alto 0.57 57.20 152.00 3536.00 61.82 52" Medio 0.31 23.10 91.20 2121.60 91.84 1.30' Bajo 0.19 8.41 54.00 1172.29 139.39 Estas son medidas aproximadas. No incluyen datos de lámparas o artefactos adjuntados al ventilador de techo. 14 | KICHLER.COM... - Page 30 KICHLER® LIGHTING 7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010 CLEVELAND, OHIO 44131-8010 ATENCIÓN AL CLIENTE 866.558.5706 8:30 AM A 5:00 PM EST, LUNES A VIERNES...
-
Page 31: Manuel D'instructions
VENTILATEUR BASICS PRO LEGACY PATIO 52 po Le produit peut différer légèrement des illustrations. MANUEL D’INSTRUCTIONS... - Page 32 KICHLER.COM...
- Page 33 CONTENU DE L’EMBALLAGE ........5 INSTALLATION DE LE BOÎTIER DE COMMUTATEUR ...11 OPTIONS DE MONTAGE ..........6 INSTRUCTIONS D’UTILISATION .........12 SUSPENDRE LE VENTILATEUR........7 DÉPANNAGE ..............13 CONNEXIONS ÉLECTRIQUES ........8 SPÉCIFICATIONS ............14 INSTALLATION DU SUPPORT DE SÉCURITÉ...9 VENTILATEUR BASICS PRO LEGACY PATIO 52 po | 3...
-
Page 34: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Pour réduire le risque d’électrocution, assurez-vous que l’électricité a été Éviter de placer des objets dans la trajectoire des pales. coupée au niveau du disjoncteur ou de la boîte à fusibles avant de Pour éviter des blessures ou des dommages au ventilateur et autres objets, prendre commencer. -
Page 35: Outillage Et Materiaux Requis
Matériel de montage pour support des pales : pale et vis de montage pré- vis (2) installées Matériel de montage : vis à bois (2), rondelles plates (2), rondelles éventail (2), serre-fils (3), vis (2) VENTILATEUR BASICS PRO LEGACY PATIO 52 po | 5... -
Page 36: Options De Montage
OPTIONS DE MONTAGE En l’absence d’une boîte de montage homologuée cUL (UL pour les États-Unis), prendre connaissance des instructions suivantes. Couper le courant en retirant les fusibles ou en déclenchant le disjoncteur. Boîte à prises Fixer la boîte à prises directement sur la structure du bâtiment. Utiliser des attaches et des matériaux de construction appropriés. -
Page 37: Suspendre Le Ventilateur
Étape 3. Après avoir accroché le moteur à la plaque de montage au plafond, fixez le moteur à la plaque de montage au plafond au plafond à l’aide des vis et des rondelles. Voir la Fig. 6. Fig. 6 Fig. 5 VENTILATEUR BASICS PRO LEGACY PATIO 52 po | 7... -
Page 38: Connexions Électriques
CONNEXIONS ÉLECTRIQUES Lignes AVERTISSEMENT : Pour éviter tout risque d'électrocution, s'assurer que l'alimentation d'alimentation est coupée au niveau du panneau de circuit principal. 120 V Vert Terre Procédez comme suit pour raccorder le ventilateur au câblage du domicile. Utilisez les raccords de connexion des fils fournis avec le ventilateur. -
Page 39: Installation Du Support De Sécurité
à bois et sous la rondelle. Bien serrer la vis à bois. Fig. 8 REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les installations canadiennes, il est recommandé d’effectuer la fixation à toute installation. VENTILATEUR BASICS PRO LEGACY PATIO 52 po | 9... -
Page 40: Installation Du Boîtier Du Moteur
INSTALLATION DU BOÎTIER DU MOTEUR Boîte à prises Retirez les quatre vis situées sur le bord extérieur de la plaque de montage au plafond. Soulevez le boîtier du moteur et alignez les trous de montage du carter sur les trous de la plaque de montage au plafond. -
Page 41: Fixer Les Pales Du Ventilateur
Étape 2. Poussez soigneusement tous les fils dans le boîtier de commutateur. Fixez le Boîtier de commutateur boîtier de commutateur sur la bague de montage avec les vis (fournies). Assurez-vous que les vis sont serrées fermement (Fig. 11). Fig. 11 VENTILATEUR BASICS PRO LEGACY PATIO 52 po | 11... -
Page 42: Instructions D'utilisation
INSTRUCTIONS D’UTILISATION Remettre sous tension et vérifier le fonctionnement du ventilateur de plafond. La chaîne de traction contrôle les trois (3) vitesses du ventilateur de plafond. Étape 1. La chaîne de tirage pur 3 vitesses contrôle la vitesse du ventilateur comme suit : Tirer 1 fois = Vitesse élevée, Tirer 2 fois = Vitesse moyenne, Tirer 3 fois = Vitesse faible et Tirer 4 fois = Arrêt. -
Page 43: Dépannage
VENTILATEUR DE PLAFOND N’AIT ÉTÉ FIXÉ AU PLAFOND. NE PAS PLIER LES BRAS DES PALES PENDANT L’INSTALLATION, L’ÉQUILIBRAGE OU LE NETTOYAGE DU VENTILATEUR. NE PAS INSÉRER D’OBJETS ÉTRANGERS ENTRE LES PLAES ROTATIVES DU VENTILATEUR. VENTILATEUR BASICS PRO LEGACY PATIO 52 po | 13... -
Page 44: Spécifications
SPÉCIFICATIONS Taille Vitesse Ampérage Watt PCM/W Poids net Poids brut Pied cubes Volt Haute 0.57 57.20 152.00 3536.00 61.82 52" Moyenne 0.31 23.10 91.20 2121.60 91.84 1.30' 0.19 8.41 54.00 1172.29 139.39 Basse Ces mesures sont approximatives. Elles ne comprennent pas les données pour toutes les lampes ou les luminaires fixés au ventilateur de plafond. - Page 45 KICHLER® LIGHTING 7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010 CLEVELAND, OHIO 44131-8010 SERVICE À LA CLIENTÈLE 866.558.5706 De 08h30 à 17h (heure normale du l'Est), du lundi au vendredi...
