Alat yang Dibutuhkan
1.4
Alat angkat

Meteran pita

Bor dengan berbagai mata bor

Obeng (Torx, Phillips, slot)

Kunci pas dengan soket 7-17 mm

Ekstensi soket

Pelubang logam lembaran dan/atau catut

Krimper kabel

Mencocokkan Kiriman dan Isinya
1.5
Pastikan item yang disediakan dan informasi pada label produk sama dengan pesanan. Label produk ada pada bagian luar drive.
1
2
3
4
5

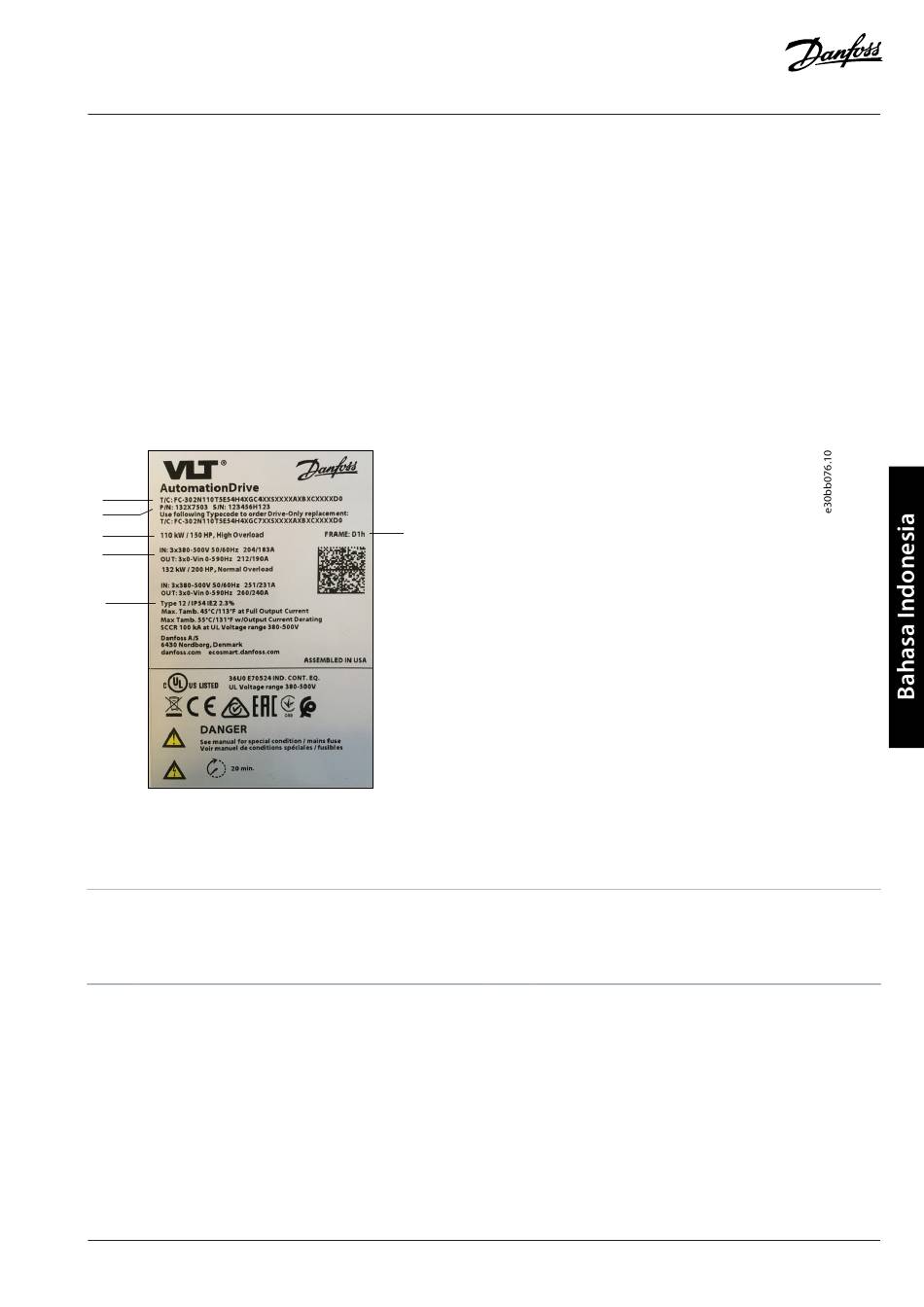

Figur 1: Contoh Label Produk
1 Kode jenis
3 Rating daya
5 Rating proteksi penutup
Pemasangan Sesuai EMC
1.6
Untuk informasi lain, lihat panduan pengoperasian atau rancangan produk.
Gunakan kabel berpelindung untuk output motor (kabel tanpa pelindung dalam konduit logam boleh digunakan), rem, DC, dan

kabel kontrol.
Minimalkan panjang kabel motor, rem, dan DC untuk mengurangi tingkat interferensi dari seluruh sistem. Sediakan ruang bebas

minimal 200 mm (7,9 in) antara input listrik, kabel motor, dan kabel kontrol.
Alirkan arus kembali ke drive menggunakan pelat pemasangan dari logam dan klem kabel EMC yang sesuai. Pastikan kontak

kelistrikan dari pelat pemasangan melewati sekrup pemasangan ke rangka logam penutup bagus.
Danfoss A/S © 2024.06
6
2 Nomor komponen dan nomor seri
4 Voltase input/output, frekuensi, dan arus
6 Ukuran penutup
Pemasangan
