VLT® Frequency Converters, 90–400 kW
設置ガイド
1
2
3
4
5

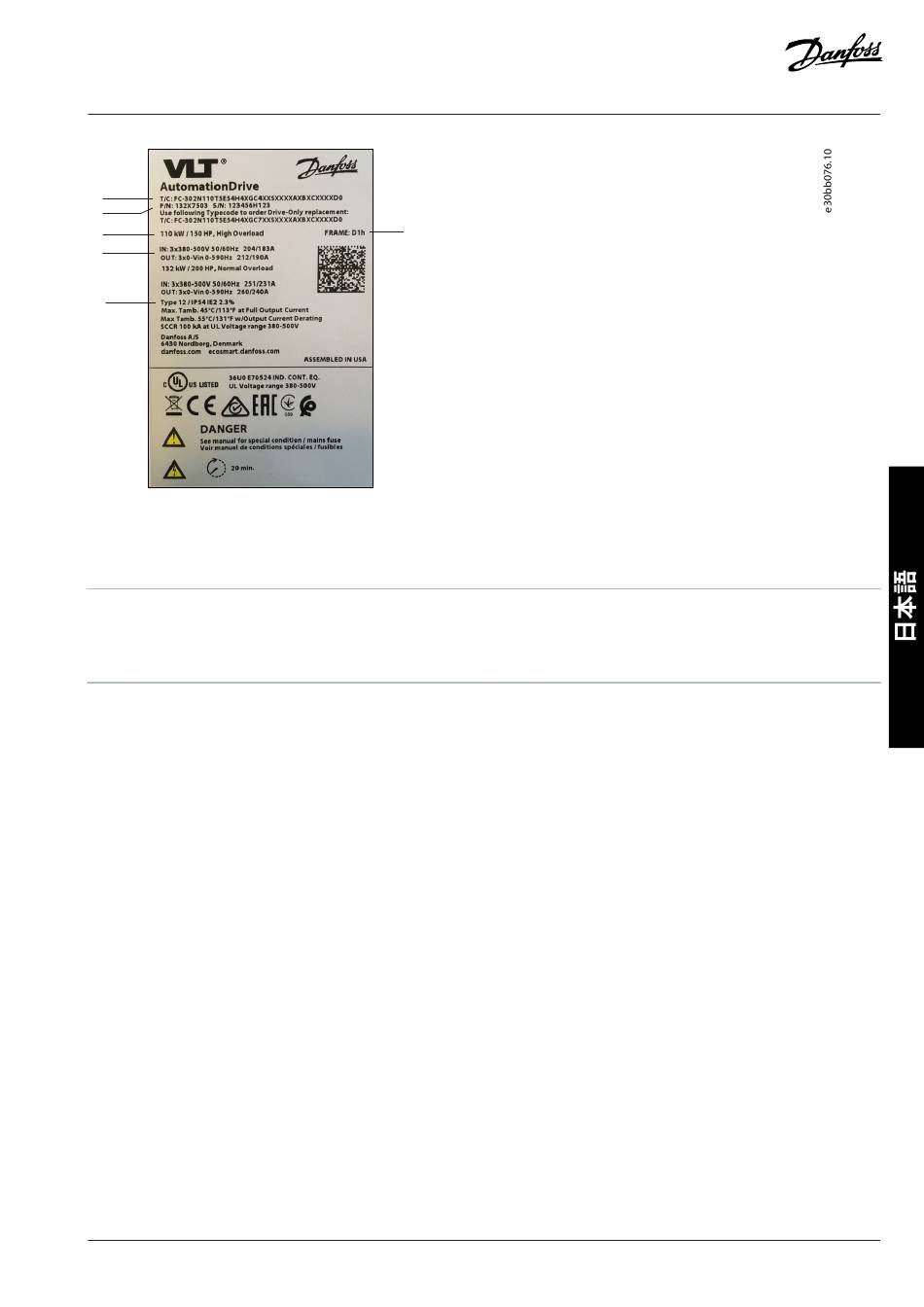

図 1: 製品ラベルの例
タイプ・コード
1
電力規格
3
エンクロージャー保護等級
5
EMC 準拠設置
1.6
詳細については、操作ガイドまたは設計ガイドを参照してください。
モーター出⼒（⾦属導管内のシールドされていないケーブルも使⽤可能です）、ブレーキ、直流、コントロール配線には

シールド‧ケーブルを使⽤してください。
モーター、ブレーキ、DCケーブルは可能な限り短くして、システム全体の⼲渉レベルを低減するようにしてください。主

電源⼊⼒、モーター‧ケーブル、コントロール‧ケーブル間には、最低 200 mm（7.9 in）のスペースを確保します。
⾦属製の取り付けプレートと適切な EMC 結合クランプを使⽤して、電流をドライブに戻します。取付板から取付ネジを

通ってエンクロージャーの⾦属フレームまでの間に適切な電気的接触を⾏ってください。
シールド接続点に電圧差がある場合は、低インピーダンス等電位化ワイヤをシールドケーブルと並列に接続します。

リレー、コントロール‧ケーブル、信号インターフェース、フィールドバス、⼜はブレーキを使⽤するときは、シールド

を両端でエンクロージャーに接続します。接地経路のインピーダンスが⾼いとき、騒⾳を出しているとき、⼜は電流を伝導
しているときは、1つの端でシールド接続を切断し、接地電流ループを回避します。
ドライブの取り付け
1.7
Danfoss A/S © 2024.06
6
部品番号及びシリアル番号
2
入力/出力電圧、周波数、電流
4
エンクロージャー・サイズ
6
AN41701949085203-000201 / 130R1277 |
設置
29
