VLT® Frequency Converters, 90–400 kW
Vodič za ugradnju
1
2
3
4
5

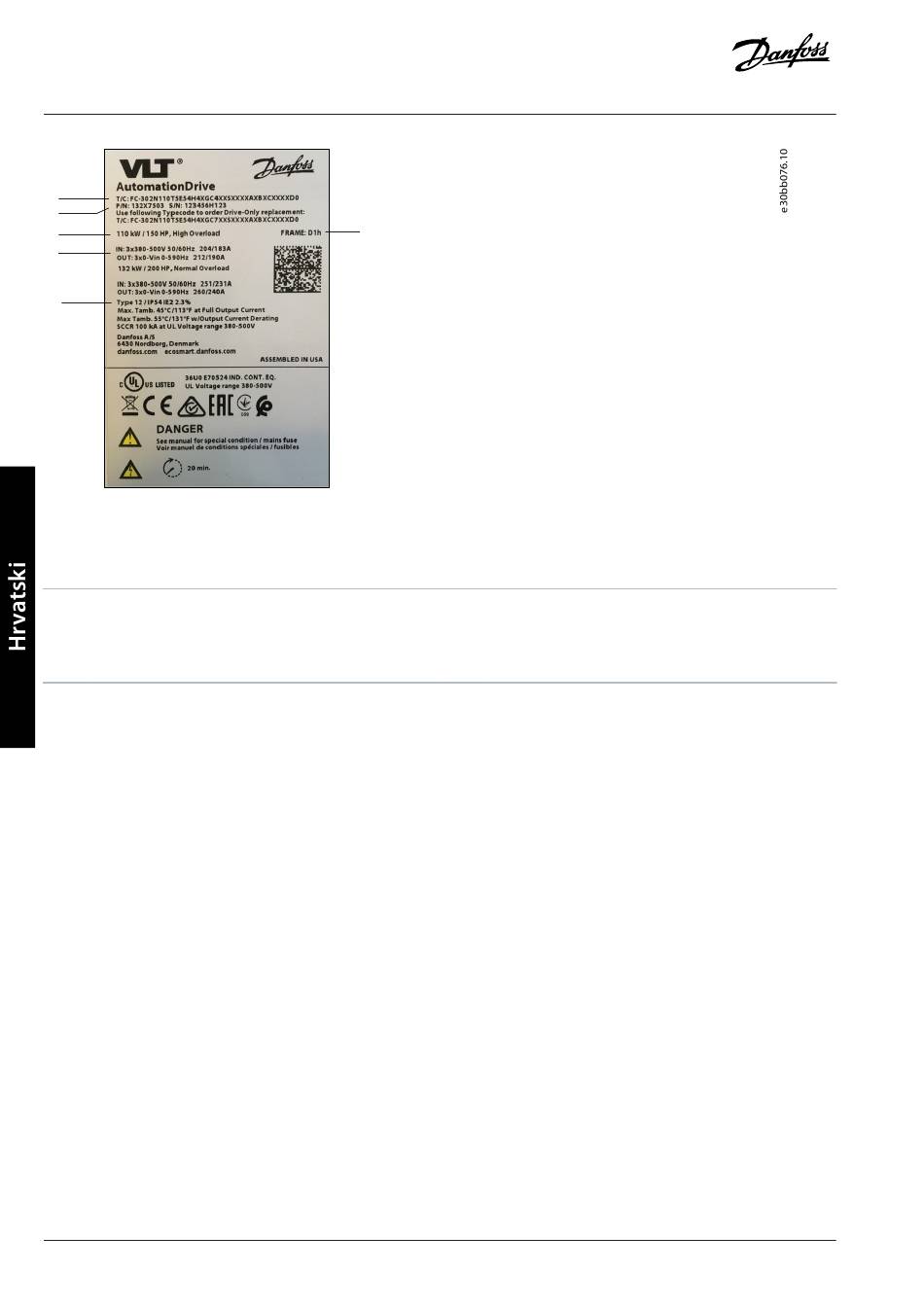

Slika 1: Primjer naljepnice proizvoda
1 Šifra tipa
Nazivna snaga
3
5 Nazivni podaci zaštite kućišta
Ugradnja u skladu s EMC zahtjevima
1.6
Za više informacija pogledajte priručnik za upotrebu ili priručnik s uputama za projektiranje.
Upotrijebite oklopljene kabele za izlaz motora (prihvatljivi su i nezaštićeni kabeli u metalnoj cijevi), kočnicu, istosmjernu struju i

upravljačko ožičenje.
Kabeli motora, kočnice i istosmjerne struje moraju biti što kraći kako bi se smanjila razina interferencija iz cijelog sustava. Ostavite

prostor od minimalno 200 mm (7,9 in) između mrežnog ulaza, kabela za spoj s motorom i kabela za prijenos upravljačkih signala.
Preusmjerite struje natrag u pretvarač s pomoću metalne ugradbene ploče i odgovarajućih učvrsnih obujmica za elektromagnetsku

kompatibilnost. Osigurajte dobar električni kontakt od ugradbene ploče preko ugradbenih vijaka do metalnog okvira kućišta.
Ako točke povezivanja oklopa kabela imaju moguću razliku u naponu, povežite žicu za izjednačavanje niske impedancije paralelnu s

oklopljenim kabelom.
Kada koristite releje, kabele za prijenos upravljačkih signala, signalna sučelja, sabirnicu za komunikaciju ili kočnicu, povežite oklop

kabela s kućištem na oba kraja. Ako put uzemljenja ima visoku impedanciju, ako ima šuma ili ako prenosi struju, prekinite priključak
oklopa kabela na jednom kraju kako bi se izbjegle petlje struje uzemljenja.
Ugradnja pretvarača
1.7
| Danfoss A/S © 2024.06
36
6
2 Broj dijela i serijski broj
Ulazni/izlazni napon, frekvencija i struja
4
6 Veličina kućišta
Ugradnja
AN41701949085203-000201 / 130R1277
