turck PSU67-1P-1S-2L-24150-IOL-F Quick Start Manual

PSU67-1P-1S-2L-24150-IOL-F
DE
Kurzbetriebsanleitung
PSU67-1P-1S-2L-24150-IOL-F
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter
folgende Unterlagen:
■
Datenblatt
■
Konformitätserklärungen
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung
Die Spannungsversorgung PSU67-1P-1S-2L-24150-IOL-F ist ein autarkes
Schaltnetzteil für 1-phasige Netze im Innenbereich mit IO-Link-Schnittstelle.
Das Gerät darf nur wie in dieser Anleitung beschrieben verwendet werden.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für daraus resul-
tierende Schäden übernimmt Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren,
betreiben und instand halten.
■
Das Gerät nur im spannungsfreien Zustand montieren, demontieren, instal-
lieren und instand halten. Gegen Wiedereinschalten der Spannung sichern.
■
Das Gerät ist ein Betriebsmittel der Schutzklasse I gemäß IEC 61140.
■
Das Gerät ist für Bereiche mit Verschmutzungsgrad 3 in kontrollierten
Umgebungen ausgelegt.
■
Gerät nur in Anwendungen bis Überspannungskategorie III gemäß
IEC 60664-1 einsetzen. Ab einer Höhe von 2000 m nur in Anwendungen bis
Überspannungskategorie II einsetzen.
■
Gerät nur mit zusätzlichen Schutzvorrichtungen im Bereich des Personen-
und Maschinenschutzes einsetzen.
■
Gerät ausschließlich innerhalb der technischen Spezifikationen betreiben,
um die Schutzfunktion des Geräts nicht zu beeinträchtigen.
■
Das Minuspotenzial eines Ausgangs nicht extern mit PE verbinden.
■
Gerät nur mit ordnungsgemäßem PE-Anschluss (Schutzerde) verwenden.
Produktbeschreibung
Geräteübersicht

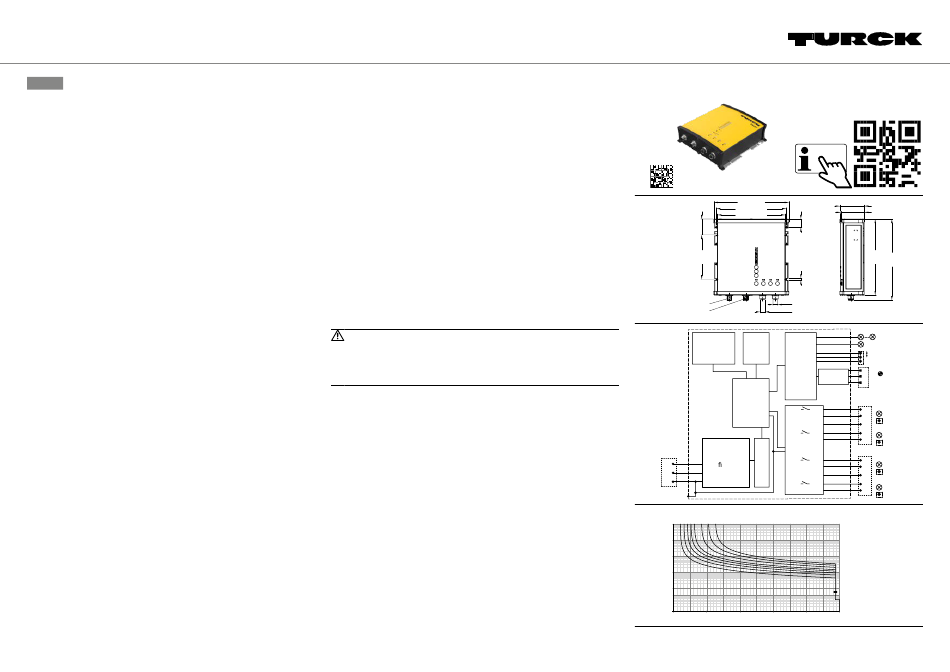

S. Abb. 2: Abmessungen, Abb. 3: Blockschaltbild
Funktionen und Betriebsarten
Die Spannungsversorgung stellt an den vier Ausgängen OUT1...OUT4 eine
stabilisierte und galvanisch getrennte PELV-/ES1-Ausgangsspannung zur
Verfügung. Das Minuspotenzial der Ausgänge ist im Gerät fest mit PE ver-
bunden. Die Ausgänge sind elektronisch gegen Leerlauf, Überlast und Kurz-
schluss geschützt und können jede Art von Lasten versorgen, einschließlich
unbegrenzter induktiver und kapazitiver Lasten.
Das Gerät kann über eine IO-Link-Schnittstelle V1.1 an einen IO-Link-Master
angebunden werden.
Das Gerät ist mit einem Überhitzungsschutz ausgestattet. Bei Übertempera-
www.turck.com tur schaltet das Gerät ab und startet nach Abkühlung automatisch neu. Die
Ausgänge gehen in den letzten Zustand vor der Abschaltung über.
Bei einem geräteinternen Fehler begrenzt eine redundante Schaltung die
maximale Ausgangsspannung auf 32,5 V. Die Ausgänge werden abgeschal-
tet und laufen automatisch wieder an, wenn der Fehler beseitigt wurde.
Montieren
Allgemeine Montagehinweise
Das Gerät ist für den Einsatz in Höhen bis zu 5000 m (16400 ft) geeignet.
Über 2000 m (6560 ft) müssen Ausgangsstrom und Überspannungskatego-
rie reduziert werden.
Das Gerät ist für den Einsatz in TN-, TT- und IT-Netzen geeignet.
Die Spannung zwischen den Eingangsklemmen und dem PE-Potenzial darf
264 VAC nicht überschreiten.
Das Gerät arbeitet mit Konvektionskühlung. Ein externer Lüfter ist nicht
erforderlich.
Spezielle Montagehinweise
VORSICHT
Scharfe Kanten auf Geräterückseite
Verletzungsgefahr
Geräte auf einer ausreichend großen, ebenen Fläche so montieren, dass

alle scharfen Kanten abgedeckt sind.
Gerät vertikal mit der Anschlussebene nach unten mit je zwei Schrauben

(M4 oder UNC 8-32) an den oberen und unteren Befestigungslöchern auf
einer ebenen Fläche montieren.
Bei anderen Montageausrichtungen: Ausgangsstrom reduzieren.

Luftzirkulation nicht behindern. Lüftungslamellen nicht verdecken.

Minimale Montageabstände einhalten: 30 mm nach oben und unten,

10 mm nach vorne, 10 mm links und rechts.
Anschließen
Gerät gemäß „Wiring diagrams" anschließen.

Gegensteckverbinder
■
Eingangsspannung (XD1): M12-Buchse, S-codiert, 3-polig
■
IO-Link (X0): M12-Buchse, A-codiert, 5-polig
■
Ausgangsspannung (XD2, XD3): M12-Stecker, L-codiert, 5-polig
Geeignetes Zubehör finden Sie unter www.turck.com. Das Zubehör ist nicht
im Lieferumfang enthalten.
Keine Rücklaufspannungen von einer Last an die Ausgänge anlegen, die

höher als 35 V sind.
Ausgänge oder Geräte nicht parallel schalten.

①
PSU67-1P-1S-2L-24150-IOL-F
IP67 Power Supply
Quick Start Guide
Doc. no. 100034422
Additional
information see
turck.com
②
38
182 [7.17] 20
[1.50]
168.2 [6.62] [0.79]
163.7 [6.45]
107
[4.21]
4.5
[0.18]
M12 × 1 M12 × 1
M12 × 1 M12 × 1
mm [Inch]
③
Temperature Output
Shutdown OVP
Output
Power
Manager IO-Link
Power
Converter
Switchable
Fuse +
Output
Filter
Input -
PFC
L
1
Recti er
N
3
Inrush Current
PE
PE
Limiter
XD1
④
Trip Delay/s
[A]
2 3 4 5 6 8 10 12
100
10
1
10 -1
10
-2
10
-4
10 -5
0 5 10 15 20 25 30 35 40
