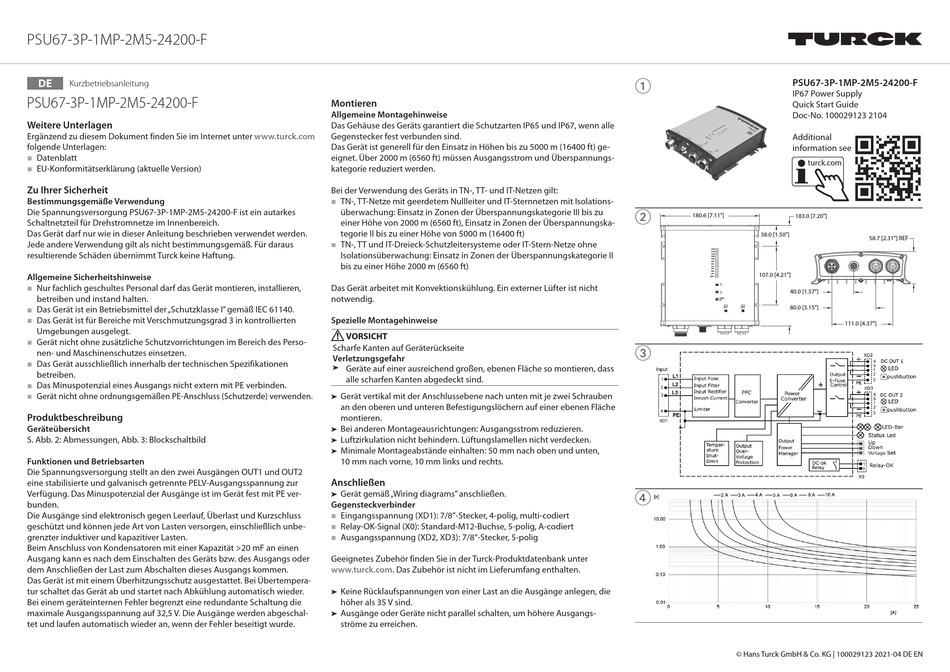

turck PSU67-3P-1MP-2M5-24200-F Quick Start Manual

PSU67-3P-1MP-2M5-24200-F
DE
Kurzbetriebsanleitung
PSU67-3P-1MP-2M5-24200-F
Weitere Unterlagen
Ergänzend zu diesem Dokument finden Sie im Internet unter
folgende Unterlagen:
■
Datenblatt
■
EU-Konformitätserklärung (aktuelle Version)
Zu Ihrer Sicherheit
Bestimmungsgemäße Verwendung

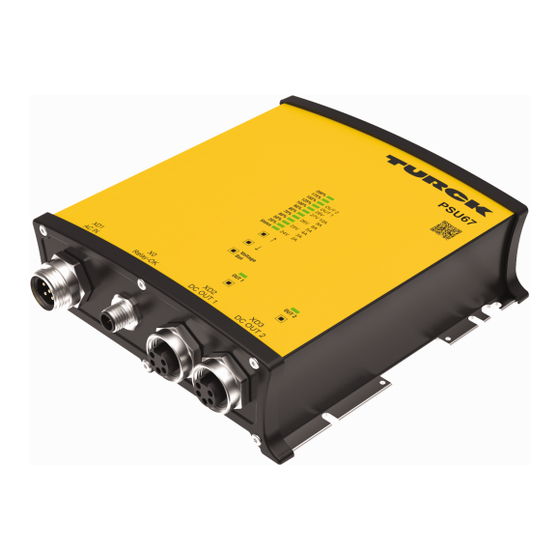

Die Spannungsversorgung PSU67-3P-1MP-2M5-24200-F ist ein autarkes
Schaltnetzteil für Drehstromnetze im Innenbereich.
Das Gerät darf nur wie in dieser Anleitung beschrieben verwendet werden.
Jede andere Verwendung gilt als nicht bestimmungsgemäß. Für daraus
resultierende Schäden übernimmt Turck keine Haftung.
Allgemeine Sicherheitshinweise
■
Nur fachlich geschultes Personal darf das Gerät montieren, installieren,
betreiben und instand halten.
■
Das Gerät ist ein Betriebsmittel der „Schutzklasse I" gemäß IEC 61140.
■
Das Gerät ist für Bereiche mit Verschmutzungsgrad 3 in kontrollierten
Umgebungen ausgelegt.
■
Gerät nicht ohne zusätzliche Schutzvorrichtungen im Bereich des Perso-
nen- und Maschinenschutzes einsetzen.
■
Das Gerät ausschließlich innerhalb der technischen Spezifikationen
betreiben.
■
Das Minuspotenzial eines Ausgangs nicht extern mit PE verbinden.
■
Gerät nicht ohne ordnungsgemäßen PE-Anschluss (Schutzerde) verwenden.
Produktbeschreibung
Geräteübersicht
S. Abb. 2: Abmessungen, Abb. 3: Blockschaltbild
Funktionen und Betriebsarten
Die Spannungsversorgung stellt an den zwei Ausgängen OUT1 und OUT2
eine stabilisierte und galvanisch getrennte PELV-Ausgangsspannung zur
Verfügung. Das Minuspotenzial der Ausgänge ist im Gerät fest mit PE ver-
bunden.
Die Ausgänge sind elektronisch gegen Leerlauf, Überlast und Kurzschluss
geschützt und können jede Art von Lasten versorgen, einschließlich unbe-
grenzter induktiver und kapazitiver Lasten.
Beim Anschluss von Kondensatoren mit einer Kapazität >20 mF an einen
Ausgang kann es nach dem Einschalten des Geräts bzw. des Ausgangs oder
dem Anschließen der Last zum Abschalten dieses Ausgangs kommen.
Das Gerät ist mit einem Überhitzungsschutz ausgestattet. Bei Übertempera-
tur schaltet das Gerät ab und startet nach Abkühlung automatisch wieder.
Bei einem geräteinternen Fehler begrenzt eine redundante Schaltung die
maximale Ausgangsspannung auf 32,5 V. Die Ausgänge werden abgeschal-
tet und laufen automatisch wieder an, wenn der Fehler beseitigt wurde.
Montieren
Allgemeine Montagehinweise
Das Gehäuse des Geräts garantiert die Schutzarten IP65 und IP67, wenn alle
www.turck.com Gegenstecker fest verbunden sind.
Das Gerät ist generell für den Einsatz in Höhen bis zu 5000 m (16400 ft) ge-
eignet. Über 2000 m (6560 ft) müssen Ausgangsstrom und Überspannungs-
kategorie reduziert werden.
Bei der Verwendung des Geräts in TN-, TT- und IT-Netzen gilt:
■
TN-, TT-Netze mit geerdetem Nullleiter und IT-Sternnetzen mit Isolations-
überwachung: Einsatz in Zonen der Überspannungskategorie III bis zu
einer Höhe von 2000 m (6560 ft), Einsatz in Zonen der Überspannungska-
tegorie II bis zu einer Höhe von 5000 m (16400 ft)
■
TN-, TT und IT-Dreieck-Schutzleitersysteme oder IT-Stern-Netze ohne
Isolationsüberwachung: Einsatz in Zonen der Überspannungskategorie II
bis zu einer Höhe 2000 m (6560 ft)
Das Gerät arbeitet mit Konvektionskühlung. Ein externer Lüfter ist nicht
notwendig.
Spezielle Montagehinweise
VORSICHT
Scharfe Kanten auf Geräterückseite
Verletzungsgefahr
Geräte auf einer ausreichend großen, ebenen Fläche so montieren, dass
➤
alle scharfen Kanten abgedeckt sind.
Gerät vertikal mit der Anschlussebene nach unten mit je zwei Schrauben
➤
an den oberen und unteren Befestigungslöchern auf einer ebenen Fläche
montieren.
Bei anderen Montageausrichtungen: Ausgangsstrom reduzieren.
➤
Luftzirkulation nicht behindern. Lüftungslamellen nicht verdecken.
➤
Minimale Montageabstände einhalten: 50 mm nach oben und unten,
➤
10 mm nach vorne, 10 mm links und rechts.
Anschließen
Gerät gemäß „Wiring diagrams" anschließen.
➤
Gegensteckverbinder
■
Eingangsspannung (XD1): 7/8"-Stecker, 4-polig, multi-codiert
■
Relay-OK-Signal (X0): Standard-M12-Buchse, 5-polig, A-codiert
■
Ausgangsspannung (XD2, XD3): 7/8"-Stecker, 5-polig
Geeignetes Zubehör finden Sie in der Turck-Produktdatenbank unter
www.turck.com. Das Zubehör ist nicht im Lieferumfang enthalten.
Keine Rücklaufspannungen von einer Last an die Ausgänge anlegen, die
➤
höher als 35 V sind.
Ausgänge oder Geräte nicht parallel schalten, um höhere Ausgangs-
➤
ströme zu erreichen.
PSU67-3P-1MP-2M5-24200-F

IP67 Power Supply
Quick Start Guide
Doc-No. 100029123 2104
Additional
information see
turck.com

180.6 [7.11"]
183.0 [7.20"]
38.0 [1.50"]
200%
175%
150%
125%
100%
90%
80%
70%
60%
50%
107.0 [4.21"]
20%
Status
40.0 [1.57"]
Voltage
Set
80.0 [3.15"]
OUT 1 OUT 2


© Hans Turck GmbH & Co. KG | 100029123 2021-04 DE EN
58.7 [2.31"] REF
111.0 [4.37"]
