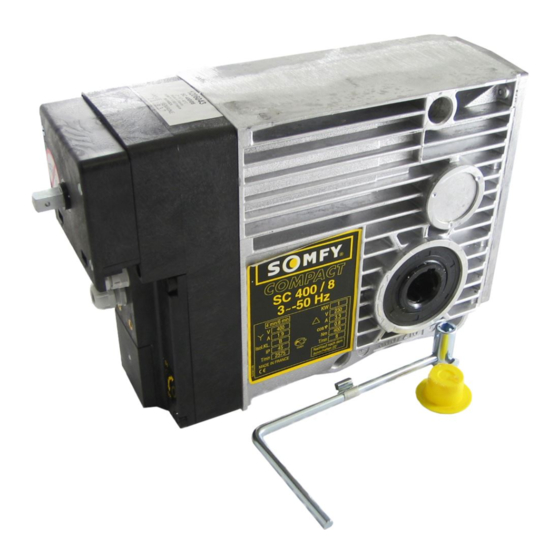

Cette notice s'applique à toutes les motorisations monophasées COMPACT quelles que soient les déclinaisons de
couple/vitesse. Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation du
bâtiment réalisant l'installation de la motorisation.
DOMAINE D'APPLICATION
Le moteur extérieur monophasé COMPACT est destiné à la motorisation de rideaux ou grilles pour locaux à usage
commercial ou industriel.
Pour obtenir des renseignements sur la compatibilité du moteur avec le produit à motoriser et avec les accessoires,
s'adresser au fabricant du produit à motoriser ou à SOMFY.
RESPONSABILITÉ
Avant d'installer et d'utiliser la motorisation monophasée COMPACT lire attentivement cette notice
d'installation et d'utilisation. Outre les instructions décrites dans cette notice, respecter également les consignes
détaillées dans le document joint « Consignes de sécurité ICC ».
Toute utilisation de la motorisation monophasée COMPACT hors du domaine d'application décrit ci-dessus est
interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint
« Consignes de sécurité ICC », toute responsabilité et garantie de SOMFY.
L'installateur doit informer ses clients des conditions d'utilisation et de maintenance de la motorisation monophasée
COMPACT et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint
« Consignes de sécurité ICC », après l'installation de la motorisation monophasée COMPACT. Toute opération sur la
motorisation monophasée COMPACT, y compris de Service Après-Vente, nécessite l'intervention d'un professionnel
de la motorisation et de l'automatisation du bâtiment. Si un doute apparaît lors de l'installation de la motorisation
monophasée COMPACT ou pour obtenir des informations complémentaires, consulter un interlocuteur SOMFY ou
aller sur le site www.somfy.com.
COMPATIBILITÉ
La motorisation monophasée COMPACT est conçue pour être pilotée exclusivement par les points de commande
instable proposés au catalogue SOMFY.
1
CARACTÉRISTIQUES TECHNIQUES

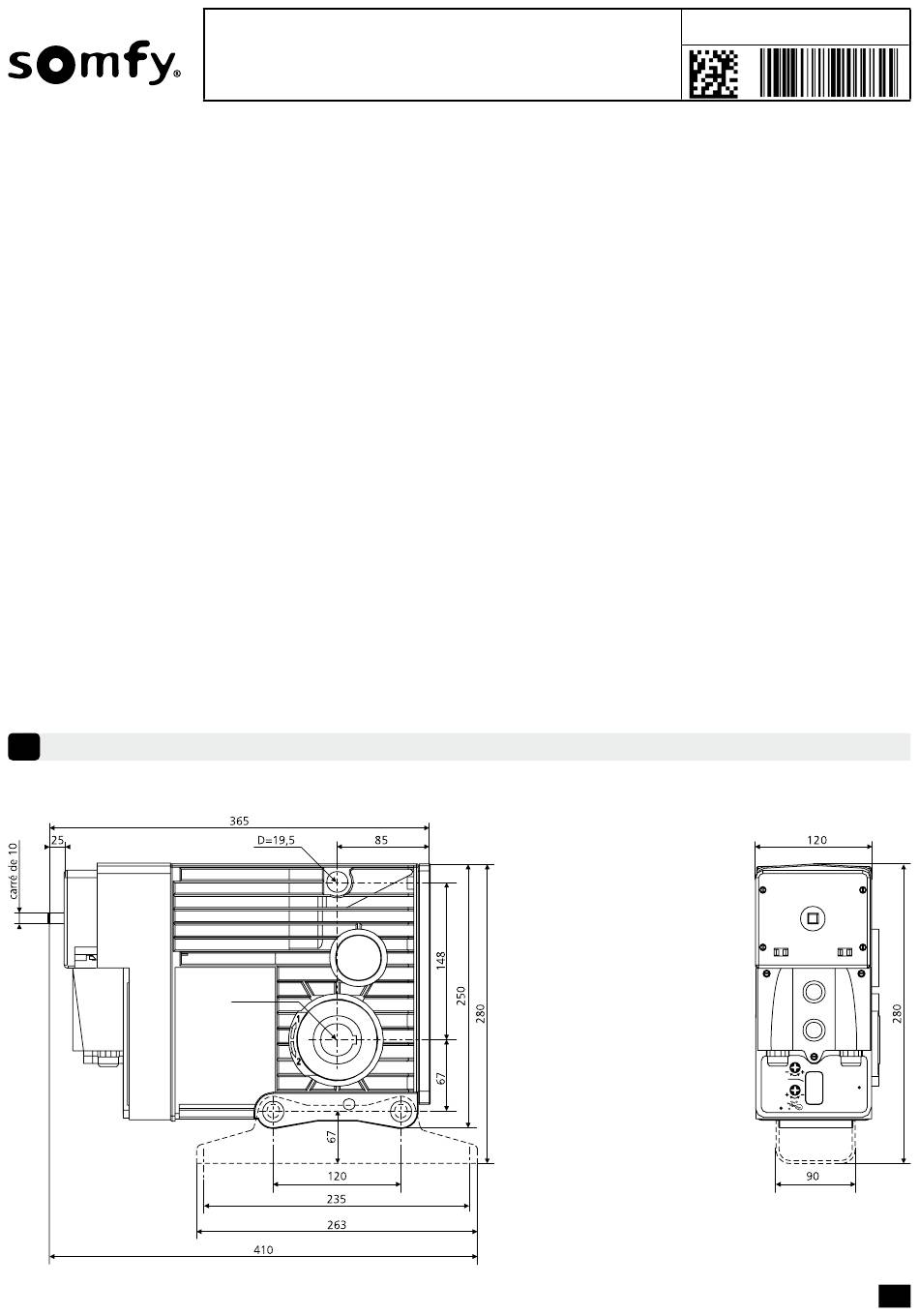

1.1 - Encombrement
COMPACT 200/12 (monophasé)
COMPACT 250/08 (monophasé)
Ø 30
5141062B
FR - NOTICE ORIGINALE
S1
S2
FR
1/6
Advertisement
Related Manuals for SOMFY COMPACT 200/12
Summary of Contents for SOMFY COMPACT 200/12
- Page 1 COMPACT 250/08 (monophasé) SOMFY Activités SA, 50 avenue du Nouveau Monde - 74300 CLUSES - FRANCE - 00 33 4 50 96 70 00 - capital 35.000.000 € - RCS Annecy 303.970.230 Cette notice s’applique à toutes les motorisations monophasées COMPACT quelles que soient les déclinaisons de couple/vitesse.
- Page 2 1.2 - Description face avant du moteur Contacts supplémentaires Barrette de connexion circuit de puissance circuit de commande Arrêts de traction Vis de réglage fin de course Presse étoupes circuit commande et circuit puissance. GAMME MOTEUR Intensité Capacité Diamètre Puissance Temps de Couple Vitesse...
- Page 3 Boîte à clé universelle Boîte à clé instable en mode instable Pour toute autre boîte à clé, contactez votre interlocuteur SOMFY. FIXATION MOTEUR 4.1 - Pour grilles et rideaux Ne pas oublier de graisser l'arbre claveté de la bobine avant le montage du moteur.
- Page 4 4.2 - Montage de la manœuvre de dépannage par chaîne 1. Enlever le couvercle guide- chaîne en dévissant les 4 vis. 2. Mettre en place la chaîne. 3. Passer les maillons dans le guide-chaîne et dans la roue crantée en les introduisant dans les crans.
-
Page 5: Réglage Des Fins De Course
Par la présente, Somfy SAS, F-74300 CLUSES déclare en tant que fabricant que la motorisation couverte par ces instructions et utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des Directives Européennes applicables et en particulier de la Directive Machine 2006/42/CE et de la Directive CEM 2014/30/EU. - Page 6 www.somfy.com...
-
Page 7: Technical Characteristics
ORIGINAL MANUAL SOMFY SAS, 50 avenue du Nouveau Monde 74300 CLUSES - FRANCE - & (33) 4 50 96 70 00 - capital 20.000.000 € - RCS Bonneville 303.970.230 This manual applies to all single-phase COMPACT motors regardless of the torque/speed versions. Mandatory instructions to be followed by the motor and building automation professional installing the motor. - Page 8 1.2 - Front face description Extra switches Terminal plug power supply connection command connection Traction stops End limit adjustment screws Inputs for command connection and power supply MOTOR RANGE Intensity Limit Shaft Power Torque Speed Operating time Weight switch Operating Reference Description diameter...
-
Page 9: Motor Installation
Unstable wired controls Universal key switch in unstable mode Unstable key switch For any other key switch, please contact your SOMFY interlocutor. MOTOR INSTALLATION 4.1 - For grilles and shutters Do not forget to grease the keyed shaft of the coil before mounting the motor. - Page 10 4.2 - Mounting of chain manual override 1. Remove the chain cover by unscrewing the 4 screws. 2. Install the chain. 3. Pass the chain links in the chain guide and in the notched wheel by introducing them in. 4. Replace the cover. WIRING Single-phase COMPACT motors have been made to be exclusively wired with 1.5mm²...
- Page 11 Somfy limited, Yeadon LS19 7ZA UK hereby declares that the drive covered by these instructions when marked for input voltage 230V~50Hz and used as intended according to these instructions, is in compliance with UK legislation of Machinery safety regulations S.I.2008 N°1597. The full text of the UKCA declaration of conformity is available at www.somfy.co.uk.
- Page 12 www.somfy.com...
