CAS102 - DOVER CASTLE
Installation Instructions
REF: CAS102
pg 1 of 20
19.07.22

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DOVER CASTLE CAS102 and is the answer not in the manual?

Questions and answers

Summary of Contents for Creative Play DOVER CASTLE CAS102

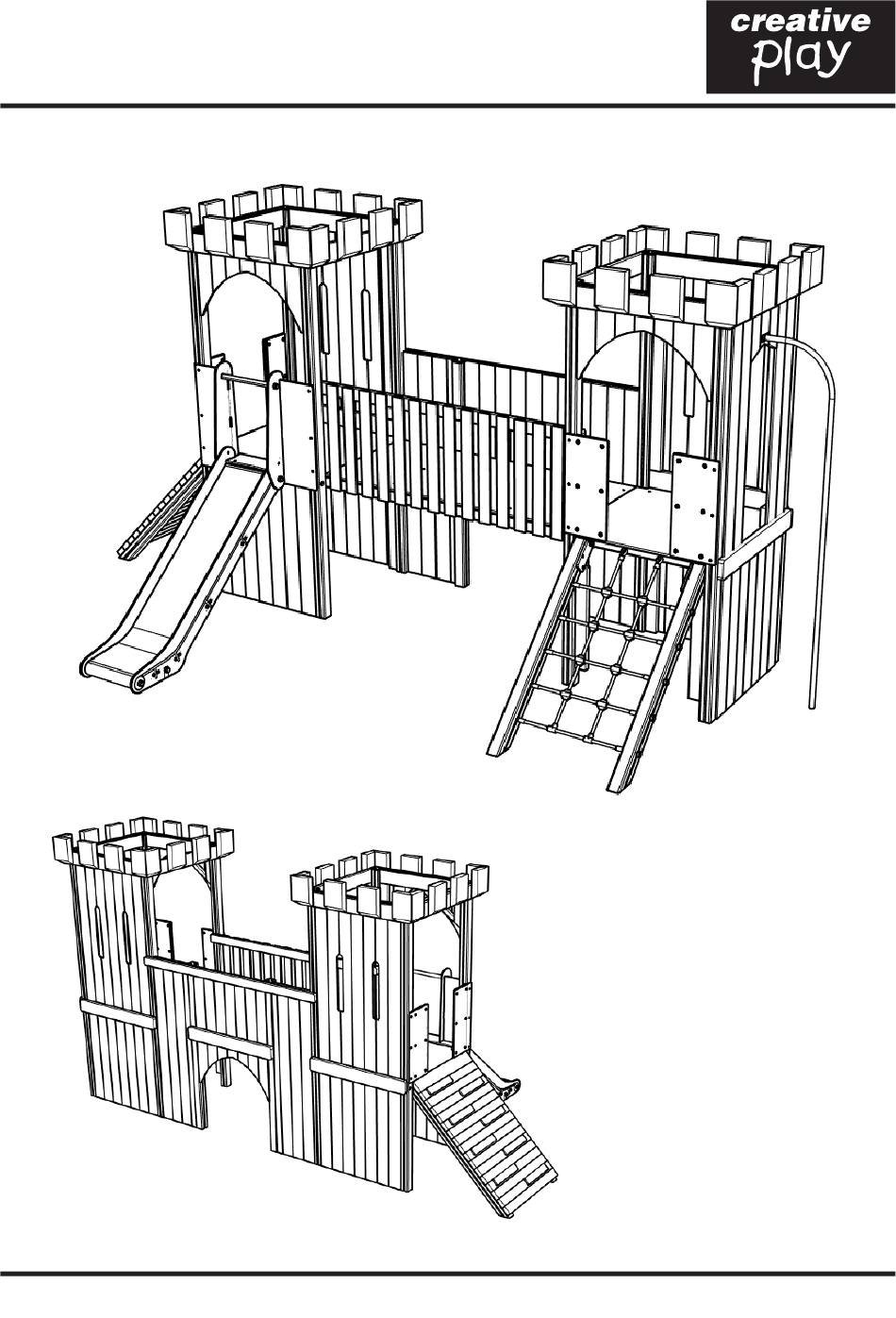

  • Page 1 CAS102 - DOVER CASTLE Installation Instructions REF: CAS102 pg 1 of 20 19.07.22...
  • Page 2: Parts Required

    PARTS REQUIRED JIGSAW FLOOR ASSEMBLY 274.M12X180 656.M12 102003-01 97.M8X80CSK 97.M8X120CSK x140 97.M8X180CSK 97.M6X40CSK REF: CAS102 pg 2 of 20 19.07.2022...
  • Page 3 PARTS REQUIRED FPA (FIREFIGHTERS POLE) LP-1.2M LCPT - 93 SCT - STANDRAD CASTLE TRIM CPT-143 FIREFIGHTERS POLE REF: CAS102 pg 3 of 20 19.07.2022...
  • Page 4 PARTS REQUIRED CASTLE WALKWAY PANELS / TIMBERS TIMBER SLATS (JIG208-B) JIG208-A FLOOR ASSEMBLY JIG208-C X1 .inc standard fixings .inc standard fixings .inc standard fixings JIGSAW STANDARD PART JIGSAW STANDARD PART JIGSAW STANDARD PART JIG1213 - RAMP - 1.2M JIG1211 - SLIDE - 1.2M JIG1214 - NET CLIMBER - 1.2M 274.M12X180 REF: CAS102...
  • Page 5 PARTS REQUIRED - CASTLE UPRIGHT TIMBERS CAS102-U1.2 CAS102-U1.2 CAS102-U1.2 CAS102-U1.2 CAS102-U1.2 CAS102-U1.2 CAS102-U1.2 CAS102-U1.2 CAS102-U1.2 REF: CAS102 pg 5 of 20 19.07.2022...
  • Page 6: Foundation Details

    FOUNDATION DETAILS REF: CAS102 pg 6 of 20 19.07.2022...
  • Page 7 FOUNDATION DETAILS REF: CAS102 pg 7 of 20 19.07.2022...
  • Page 8: Surfacing Details

    SURFACING DETAILS = MINIMUM SPACE = SURFACE AREA REF: CAS102 pg 8 of 20 19.07.2022...
  • Page 9: Installation Instructions

    INSTALLATION INSTRUCTIONS ATTACH FLOOR ASSEMBLY TO UPRIGHT TIMBERS - SEE NEXT PAGE USING 274.M12X180 / 656.M12 / 102003-01 - QUANTITY X 4 NOTES: NYLOC & COVERED END ARE ALWAYS POSITIONED ON THE INSIDE PLEASE NOTE - END CAPS MAY NOT BE REQUIRED SOME ATTACHMENT PARTS MEANS END CAPS ARE NOT REQUIRED NOTES: TIMBER SUPPORT IS CUT TO FIT AROUND THE NYLOC - CIRCLED ABOVE...
  • Page 10 INSTALLATION INSTRUCTIONS ENSURE COUNTERSUNK HOLES ARE AS SHOWN DIRECTION OF HOLES HIGHLIGHTED BELOW ATTACH THE CASTLE WALKWAY FLOOR ATTACH USING 97.M8X180CSK 97.M8X180CSK REF: CAS102 pg 10 of 20 19.07.2022...
  • Page 11 INSTALLATION INSTRUCTIONS ATTACH THE 90X90 TIMBERS TO BOTH SIDES OF FLOOR ASSEMBLY USING M8X120MM WOOD SCREWS, ENSURE IT IS SCREWED IN FROM INSIDE OF FLOOR ASSEMBLY NOTES: ENSURE 90X90 TIMBERS SITS BELOW THE HEXAGRIP FLOOR AND IS FLUSH WITH THE OUTER FACES OF JIGSAW UPRIGHT TIMBERS 8X M8X120MM SCREWS - SCREW THROUGH TO 90X90 TIMBER ATTACH HAND RAILS TO JIGSAW PLATFORM UPRIGHT TIMBERS...
  • Page 12 INSTALLATION INSTRUCTIONS ATTACH GUARD RAIL SLATS TO BOTH THE HANDRAIL AND 90X90 TIMBER USING 4X M6X40MM WOOD SCREWS PER SLAT, SECURED AT DIMENSIONS SHOWN BELOW ON BOTH SIDES HAND RAIL ***HANDRAIL - ONE SIDE ONLY*** 90X90 TIMBER ENSURE THE WALKWAY IS AS SHOWN BELOW CUT OUT SECTIONS OF THE FLOOR AS CIRCLED REF: CAS102 pg 12 of 20 19.07.2022...
  • Page 13 INSTALLATION INSTRUCTIONS POSITION THE WALKWAY ADDITIONAL UPRIGHT TIMBERS 750MM DEEP FOUNDATION REQUIRED (400MM X 400MM) ATTACH HAND RAILS TO JIGSAW PLATFORM UPRIGHT TIMBERS USING M8X180MM WOOD SCREWS, 4X PER SIDE OF PANEL AS SHOWN NOTES: ENSURE PANELS AR FLUSH WITH THE TOP OF THE UPRIGHT TIMBER AND IN LINE / LEVEL WITH THE HANDRAIL TIMBER REF: CAS102 pg 13 of 20 19.07.2022...
  • Page 14 INSTALLATION INSTRUCTIONS POSITION ALL LOWER CLADDING PANELS LP-1.2M LP-1.2M LP-1.2M LP-1.2M LP-1.2M ATTACHING LOWER CLADDING PANELS... USING 6X M8X180MM WOOD SCREWS - 3 PER SIDE, SCREW IN FROM INSIDE OF TOWER AS SHOWN BELOW NOTES: LOWER PANELS MUST SIT BELOW PLATFORM 90X90 TIMBERS (SEE DOTTED LINE) ENSURE PANELS SIT FLUSH WITH UPRIGHT PLANE FACES...
  • Page 15 INSTALLATION INSTRUCTIONS POSITION ALL UPPER CLADDING PANELS ATTACH UPPER CLADDING PANELS... USING 8X M8X180MM WOOD SCREWS - 4X PER SIDE FOR EACH PANEL IN LOCATIONS SHOWN NOTES: UPPER PANELS MUST SIT ON TOP OF PLATFORM HEXAGRIP (SEE DOTTED LINE) ENSURE PANELS SIT FLUSH WITH UPRIGHT PLANE FACES REF: CAS102 pg 15 of 20 19.07.2022...
  • Page 16 INSTALLATION INSTRUCTIONS ATTACH FPA CLADDING PANEL USING 8X M8X180MM WOOD SCREWS - 4X PER SIDE ATTACH FIREMANS POLE TO FPA PANEL AT DIMENSIONS SHOWN USING 2X M8X80MM WOOD SCREWS NOTES: FIREFIGHTERS POLE MUST SCREW THROUGH THE PANEL INTO THE 90X90 TIMBER SUPPORT REF: CAS102 pg 16 of 20 19.07.2022...
  • Page 17 INSTALLATION INSTRUCTIONS ATTACH SA PANELS TO TOP OF TOWERS AT DIMENSIONS SHOWN USING 4X M8X180MM WOOD SCREWS - 2X PER SIDE FOR EACH PANEL IN LOCATIONS SHOWN NOTES: SA PANELS MUST SIT FLUSH WITH TOP OF UPRIGHT TIMBER - NOT END CAPS! (SEE DOTTED LINE) ATTACHING SCT TURRET TRIP PIECES, SEE NEXT STEP FOR LOCATIONS...
  • Page 18 INSTALLATION INSTRUCTIONS ATTACH SCT TRIM PIECES TO BOTH TOWERS POSITION AND ATTACH AS DESCRIBED ON PREVIOUS STEP INSTALL STANDARD JIGSAW PARTS IN LOCATIONS SHOWN USING STANDARD JIGSAW INSTRUCTIONS & FIXINGS JIG1214 - NET CLIMBER - 1.2M PLATFORM JIG1212 - RAMP - 1.2M PLATFORM JIG1211 - SLIDE - 1.2M PLATFORM REF: CAS102 pg 18 of 20 19.07.2022...
  • Page 19 INSTALLATION INSTRUCTIONS ATTACH CPT-143 & LCPT-93 TRIM PIECES TO TOWERS IN LOCATIONS SHOWN POSITION AND ATTACH AS DESCRIBED ON NEXT STEP LCPT-93 CPT-143 CPT-143 CPT-143 CPT-143 ATTACHING CPT CENTRE TRIM PIECES USING 4X M8X80MM WOOD SCREWS - 2X PER SIDE FOR EACH PANEL - SCREW INTO UPRIGHTS UPPER = ABOVE HEXAGRIP FLOOR LOWER = BELOW PLATFORM 90X90’S GAPS BETWEEN UPPER AND LOWER PANELS MUST LOOK...
  • Page 20: Additional Dimensions

    ADDITIONAL DIMENSIONS REF: CAS102 pg 20 of 20 19.07.2022...
