NL - Gebruik kabels met versterkte isolatie
1. Schroef het deksel los en de PG kabeldoorgang aan de zijkant van het pomphuis.
2. Voer de kabel door de PG kabeldoorgang.
3. Maak de connector los van de behuizing.
4. Maak de aansluiting zoals weergegeven in fig. 5.
5. Plaats de connectoren op hun zitting. Schroef het deksel en de PG kabeldoorgang op. In het geval dat
de voedingskabel met het apparaat wordt meegeleverd, dient volgende kleurcode gerespecteerd: 1-zwart,
2-bruin, 3-grijs en 4-geel/blauw. Men sluit aan volgens schema A; de centrale kabels (bruin en grijs) dienen
gekruist.
PL - Użyj kabli do izolacji
1. Odkręć pokrywę i poluzuj PG usytułowany z boku
korpusu z tworzywa sztucznego..
2. Wystawić przewód przez PG
3. Rozbierz kabel z osłony.
4. Skonfiguruj połączenie zgodnie ze schematem. 5.
5. Przestawić złącza na obudowie. Nakręć pokrywe i PG. Jeśli urządzenia są wyposażone w kabel komunika-
cyjny, reguluje on nastepujacy kod koloru: 1- czarny 2-brazowy 3- szary 5-żółto/niebieski. Będą połączone
według nastepujacych szczegółów: Adwa przewody centralne (brazowy i szary) muszą być skrzyżowane

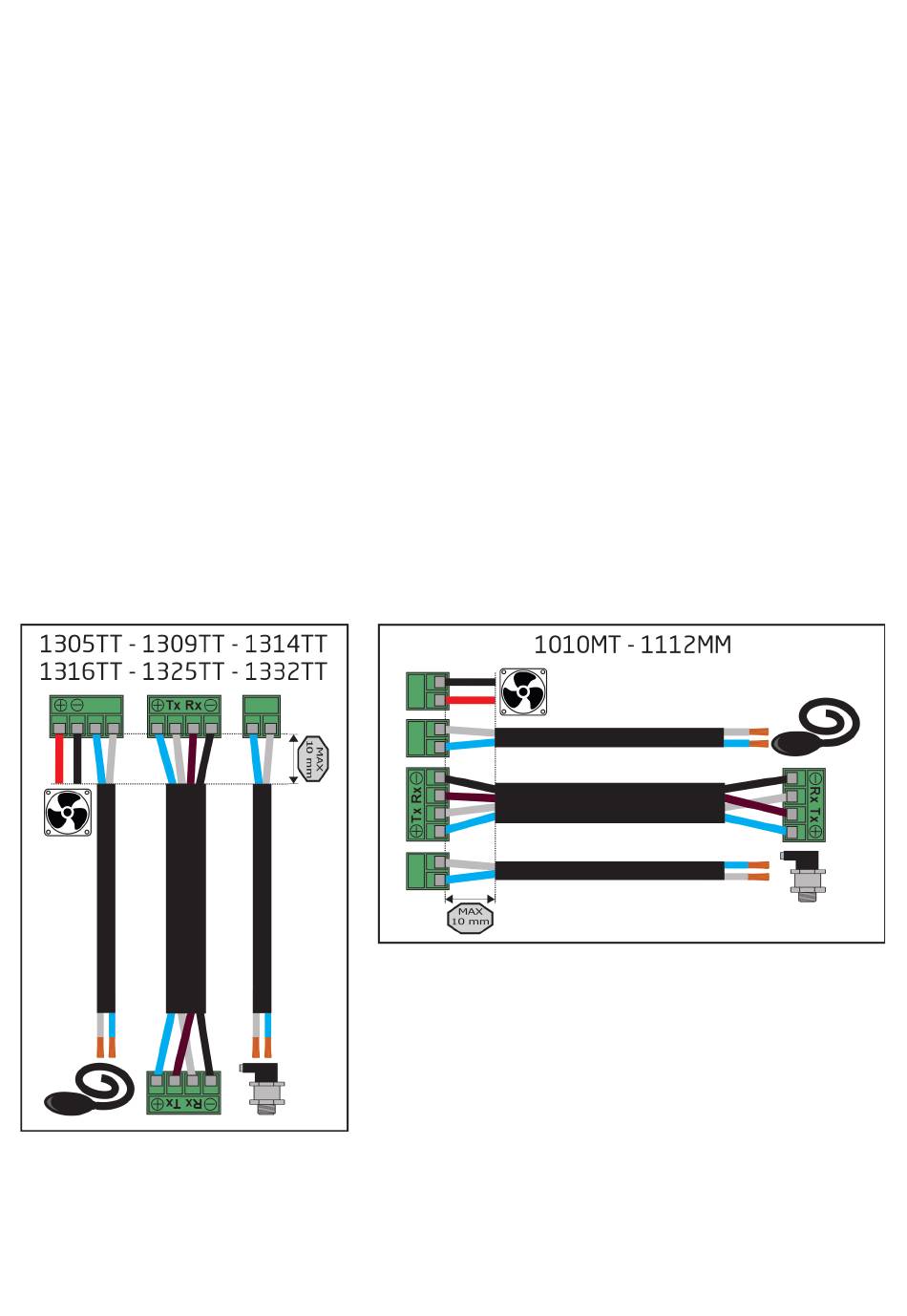

FIG.5
