24738 Ausgleichsadapter
für Wind-Up Stativ »3000«
BESTIMMUNGSMÄSSGER GEBRAUCH
Indem sie Höhenunterschiede ausgleicht, ermöglicht diese
Vorrichtung den geraden und sicheren Stand des K&M-Statives
24730 auch bei unebenen Böden oder bei Treppenstufen.
MERKMALE & FÄHIGKEITEN
- Stufenloser Höhenausgleich (bis zu 200 mm)
- Problemlos nachrüstbar
- Einfache Montage und einfache Bedienung
- Mit Auszieh-, Verlier- und Verdrehschutz
- Unauffällige Optik, egal ob in Aktion oder nicht
- Kann jederzeit am Stativ verbleiben, auch bei
- Nichtgebrauch (d.h. ebenem Untergrund) oder
- im zusammengeklappten Zustand
- BEACHTE: Die Tragkraft der Installation richtet sich
- BEACHTE: nach dem Boxenstativ, jedoch max. 35 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Bitte lesen und beachten Sie vor Aufbau und Betrieb dieses
Produkts sorgfältig diese Anleitung. Sie informiert Sie über alle
Wichtigen Schritte um eine sichere Handhabung zu gewährleisten.
Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
AUFSTELLANLEITUNG

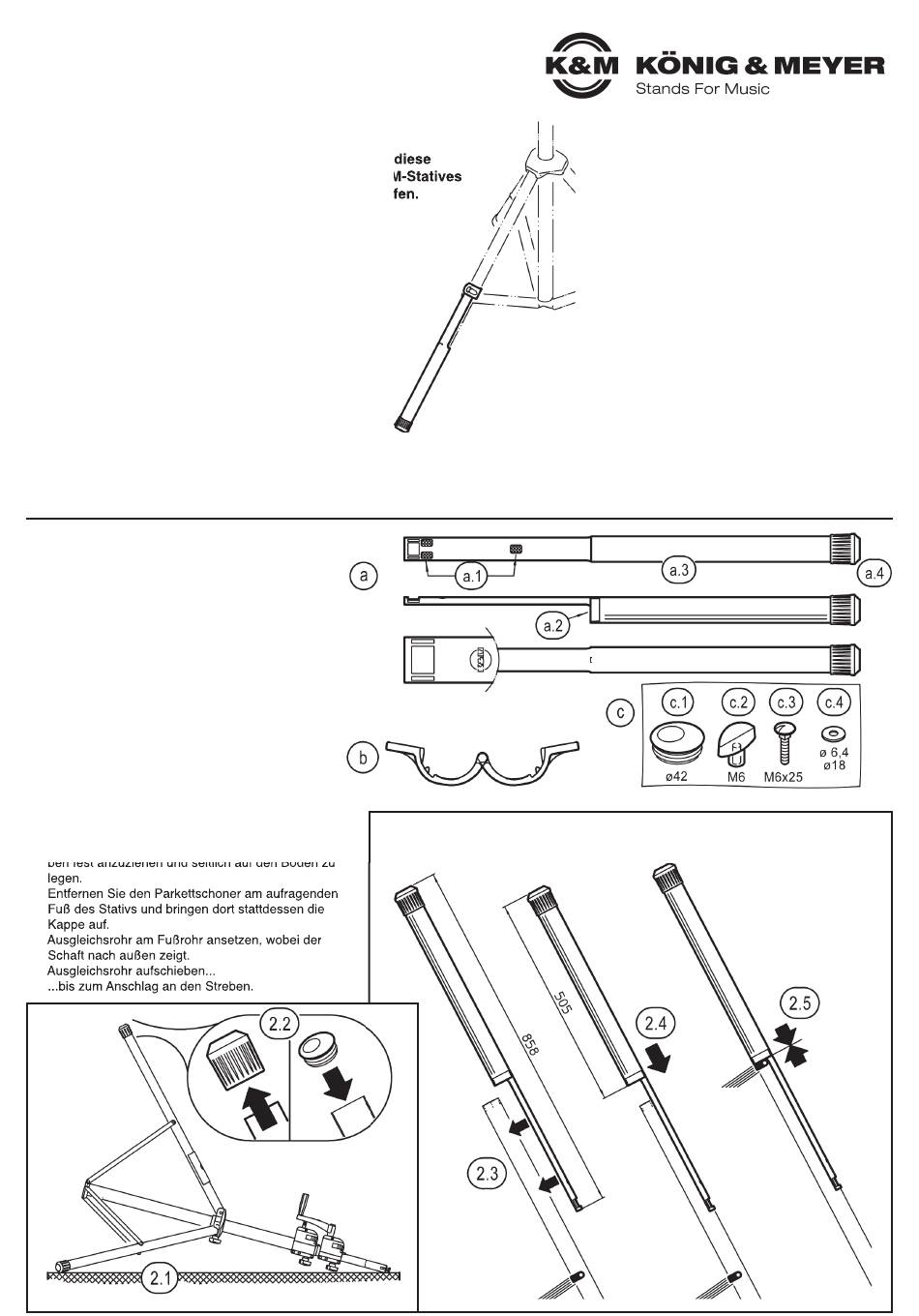

1. BESTANDTEILE
Zunächst Sichtprüfung vornehmen, ob alle Teile
vollständig und - soweit erkennbar - in Ordnung sind.
a Ausgleichsrohr kpl., vormontiert mit:
a a.1 3x Filzstreifen 21 x 16 x 1 mm
a a.2 Führungshülse ø 42,5 x 17 mm
a a.3 Rohr ø 48 x 848 mm
a a.4 Parkettschoner ø 48/57 mm
b Spannschelle kpl., vormontiert:
c Zubehörbeutel, Inhalt:
c c.1 Kappe ø 42 mm
c c.2 Flügelmutter M6
c c.3 Schloßschraube M6 x 25 mm
c c.4 U-Scheibe ø 6,4 mm
2. MONTAGE
2.1 Um optimale Montagebedingungen zu haben, emp-
2.1 fehlen wir das Stativ aufzustellen, die Klemmschrau-
2.1 ben fest anzuziehen und seitlich auf den Boden zu
2.1 legen.
2.2 Entfernen Sie den Parkettschoner am aufragenden
2.2 Fuß des Stativs und bringen dort stattdessen die
2.2 Kappe auf.
2.3 Ausgleichsrohr am Fußrohr ansetzen, wobei der
2.3 Schaft nach außen zeigt.
2.4 Ausgleichsrohr aufschieben...
2.5 ...bis zum Anschlag an den Streben.
SICHERHEITSHINWEISE
- Dieses Produkt ist speziell an das K&M Wind-Up
- Stativ »3000« 24730 angepasst. Bitte verwenden
- Sie es nicht an anderen Stativen.
- Beachten Sie die Sicherheitshinweise des Statives.
- Prüfen Sie vor und nach Benutzung den Ausgleichs-
- adapter auf Schäden. Ist das Produkt beschädigt,
- darf es nicht weiter eingesetzt werden.
- Der Untergrund muss geeignet, d.h. tragfähig und
- eben sein
- BEACHTE: Die maximale zentrische Last richtet sich
- nach dem Stativ, darf jedoch 35 kg nicht überschreiten.
- Der Ausgleichsadapter dient ausschließlich dazu, bei
- unebenen Untergründen, die senkrechte Stellung des
- Auszugrohres zu gewährleisten.
- Untersagt ist, den Ausgleichsadapter zu nutzen, um
- eine geneigte Stellung des Auszuges zu erzielen.
- Das führt zu erhöhter Kippgefahr.
- Prüfen Sie in regelmäßigen Abständen Festigkeit und
- Zustand der Bauteile und der Verschraubung.
- Verhindern Sie den Zugriff nicht autorisierter Per-
- sonen, v.a. hinsichtlich der Verschraubung. Ggf.
- empfehlen wir die von Hand zu bedienende Flügel-
- mutter durch eine solche zu ersetzen, für die der
- Einsatz eines Werkzeuges erforderlich ist.
