24623 Distanzrohr
BESTIMMUNGSMÄSSGER GEBRAUCH

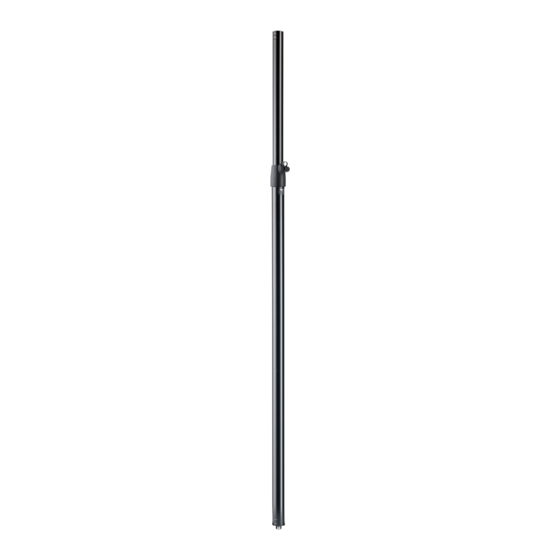

Solo-Distanzrohr des K&M-Leuchtenstatives 24624
MERKMALE & FÄHIGKEITEN
- Maximale zentrische Traglast 18 kg
- Höhenverstellbare Rohrkombination
- (mit Rastbolzensicherung)
- mit M20-Anschlußgewinde
- (für Sockelplatte 26705 - 550 x 550 mm)
- Höhe 1400 - 2400 mm; Auszug: ø 35 mm,
- M10-Gewindebuchse
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte
lesen und beachten Sie vor Aufbau und Betrieb dieses Produktes sorg-
fältig diese Anleitung. Sie informiert Sie über alle wichtigen Schritte, um
eine sichere Handhabung zu gewährleisten. Wir empfehlen, sie auch für
den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - Auf ebenen und tragfähigen Untergrund achten
A. - Zunächst Sichtprüfung vornehmen, ob Produkt, Sockelplatte und
A. - Traglast vollständig und soweit erkennbar in Ordnung sind
A. - Beschädigte Teile dürfen nicht verwendet werden, sie müssen
A. - ersetzt bzw. repariert werden
A. - Montage, Belastung und Handhabung nur durch von auseichend
A. - Personal (fachlich und körperlich geeignete Personen)
A. - Aufmerksame Handhabung erforderlich, da die Verstellmöglich-
A. - keiten Einklemmgefahren bergen (ggf. Schutzhandschuhe tragen)
A. - Verwendung nur im Innenbereich
B.1 TRAGKRAFT und B.2 STANDSICHERHEIT
Beides ist nicht voneinander zu trennen.
Sie beziehen sich auch immer auf die komplette
INSTALLATION (= Kombination aus Sockelplatte,
INSTALLATION (= Distanzrohr und Traglast)
1. Max. 18 kg bei zentrischer Belastung, vorbehaltlich:
2. 5°-Kipptest nach DGUV 17, 18, Testbedingungen:
2. Die Installation wird bewusst so ungünstig wie möglich eingestellt
2. (max. Höhe, Last ggf. außermittig platziert) und darf auf einer um 5°
2. geneigten Ebene nicht umfallen.
WARNUNG!
2. Bei der Durchführung dieses Tests ist die Sicherheit zu
2. gewährleisten; rechtzeitiges Abfangen der Installation,
2. Absperrungen, Sicherungsseile (ggf. Fachpersonal hinzuziehen)
HINWEIS:
2. Der 5°-Kipptest zeigt, wie gut die Installation möglichen Seiten-
2. kräften (Wind, Stößen) widersteht.
2. Sein Bestehen bedeutet NICHT, dass der Betrieb der Installation auf
2. einer bis zu 5° schiefen Ebene erlaubt ist.
2. Vielmehr sind stets nur ebene Untergründe erlaubt.
MASSNAHMEN zur Sicherstellung der STANDSICHERHEIT:
2. - Für ebenen und tragfähigen Untergrund sorgen
2. - Seitenkräfte (Wind, Stöße) unterbinden
2. - Höhe reduzieren (Distanzrohr einfahren)
2. - Gewicht der Traglast reduzieren
2. - mit Seilen abspannen
2. - Unbefugte von der Installation fernhalten
Grundsätzlich darf die Installation nicht Gefahr laufen umzukippen -
auch bei ungünstigster Einstellung aller Komponenten.
C. AUFBAU, BETRIEB, DEMONTAGE
AUFBAU:
2. - Schraubverbindung zwischen Distanzrohr und Sockelplatte muss
2. - stets bis zum Anschlag angezogen sein 3.a
2. - Die Festigkeit dieser Verbindung regelmäßig prüfen
BETRIEB:
2. - Distanzrohr immer zentrisch belasten, da außermittige Lasten die
2. - Standfestigkeit beeinträchtigen
2. - Der Rastbolzen 13 muss sich stets im Eingriff befinden und die
2. - Klemmschraube 14 fest angezogen sein
2. - Niemals Rastbolzen u. Klemmschraube unkontrolliert lösen, d.h.
2. - das Auszugrohr muss in diesem Falle stets von einer geeigneten
2. - Person festgehalten werden 7
DEMONTAGE:
2. - Erst Traglast vom Auszugrohr entfernen und danach das Distanz-
2. - rohr aus dem Subwoofer herausdrehen
D. RISIKO SEITENKRÄFTE
Seitenkräfte sind unbedingt zu vermeiden, sie:
a erhöhen die Kippgefahr und
b erzeugen große Hebelkräfte, welche zu einer großen Belastung der
b Gewinde an Distanzrohr und Sockelplatte führen, insbesondere
b wenn die Gewinde nicht spaltfrei miteinander verschraubt sind.
b Deshalb immer auf eine fest angezogene Schraubverbindung achten.
Seitenkräfte entstehen (oft unabsichtlich) durch:
c außermittigen Schwerpunkt der Traglast
d Stöße, Berührungen, Erschütterungen, Wind und unebene, schräge
d Untergründe
e den Versuch die belastete Installation herumzuzerren
26705-000-56
Sockelplatte

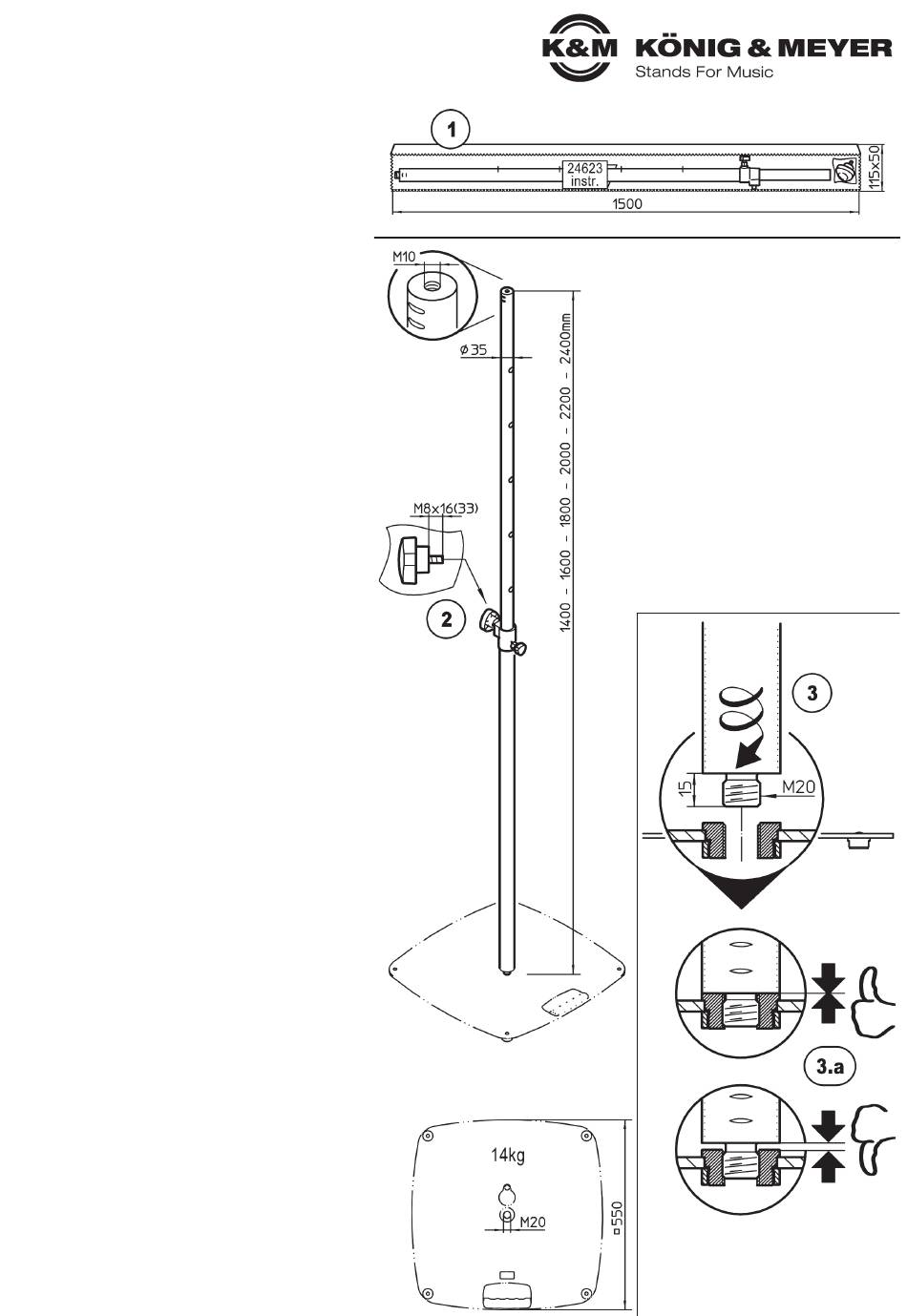

AUFSTELLANLEITUNG
1 Distanzstange aus dem Karton entnehmen
2 Klemmschraube in Spannschelle eindrehen
3 Grundrohr mit Gewindebolzen M20 bis zum
3 Anschlag fest in die Sockelplatte einschrauben.
3.a WARNUNG!
3.a Zwischen Rohr und Platte darf sich kein
3.a Luftspalt befinden.
3.a Verschraubung regelmäßig prüfen und
3.a ggf. nachziehen.
