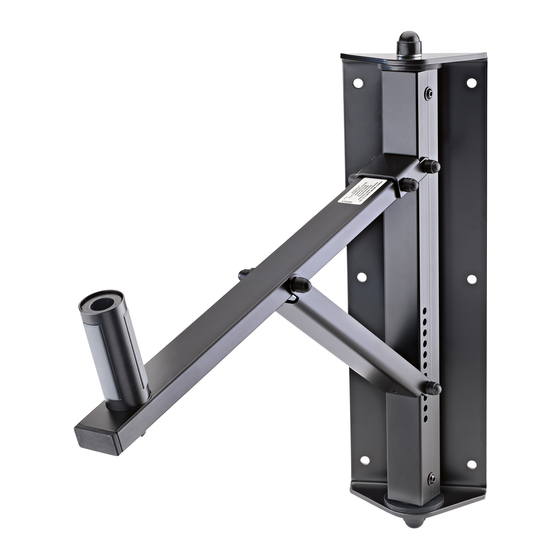

24120 Boxenwandhalterung
- für Lautsprecher bis zu max. 50 kg
- Gleichermaßen geeignet für: Heim-, Objekt-, Öffentlicher Bereich
- mit patentiertem Spreizdorn für wackelfreien Lautsprechersitz
- passend für Flanschbuchsen-Innendurchmesser 35-37 mm
- Ausleger neigbar von 0° bis 22° (in 10 Stufen)
- Richtung des Lautsprechers beliebig fixierbar durch Spreizdorn
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
1. SICHERHEITSHINWEISE
- Vor und nach Benutzung Halterung auf Schäden überprüfen. Beschädigte Halterungen dürfen nicht weiter eingesetzt werden
- Max. zentrische Last von 50 kg nicht überschreiten
- Nicht für Außen- bzw. Feuchträume
- Beachten Sie örtlich gültige Befestigungsanweisungen (evtl. abweichend von angegebenen Beispielen in Kapitel 5. A,B,C)
- Benutzen Sie 6 Schrauben für die Wandbefestigung
- Montage ausschließlich durch ausgebildetes Installationspersonal
- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im Lieferumfang).
- Ungeeignet sind Wände die zu schwach sind oder hinter denen Strom- und Wasserleitungen oder dgl. verlegt sind. Im Zweifelsfall
- einen qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie in regelmäßigen Abständen Festigkeit und Zustand der Bauteile und der Verschraubungen.
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen.
- Beim Einsatz der Halterung in "Veranstaltungs- und Produktionsstätten für szenische Darstellung" gelten die BGV C1.

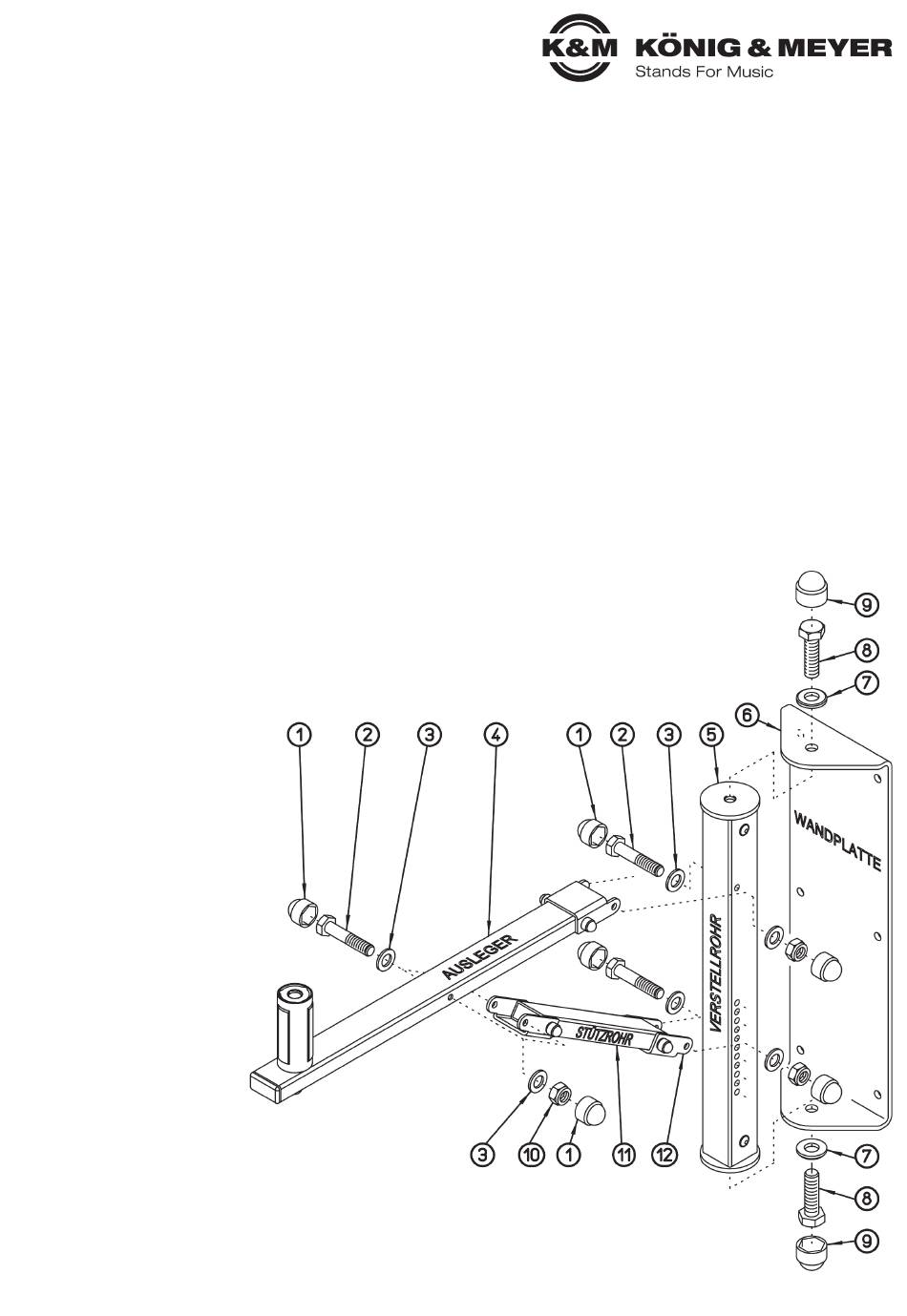

2. TEILE – ÜBERSICHT
Sichtprüfung vornehmen,
ob Teile vollständig und
in Ordnung sind.
4 Ausleger
5 Verstellrohr
6 Wandplatte
11 Stützrohr
im Beutel:
1 8 x Kappen
2 3 x Schrauben M6 x 60 mm
3 6 x U-Scheiben, klein
7 2 x U-Scheiben, groß
8 2 x Schrauben M12 x 25 mm
9 2 x Kappen, groß
10 3 x Sicherungsmuttern M6
3. MONTAGE
a. Stützrohr 11 mit U-Laschen 12 verbinden:
a. - Schraubensatz jeweils 1-2-3-3-10-1
b. Verstellrohr 5 mit Wandplatte 6 verschrauben:
b. - Schraubensatz jeweils 7-8-9
c. Stützrohr 11 mit (oben offener) U-Lasche 12 an Verstellrohr 5 schrauben:
c. - Schraubensatz 1-2-3-3-10-1
c. BEACHTE: bei Benutzung der obersten Bohrung des Verstellrohres steht
c. der Tragarm in waagerechter Position.
d. Ausleger 4 mit (unten offener) U-Lasche an Verstellrohr 5 schrauben:
d. - Schraubensatz 1-2-3-3-10-1
e. Stützrohr 11 mit Ausleger 4 verbinden:
e. - Schraubensatz 1-2-3-3-10-1
