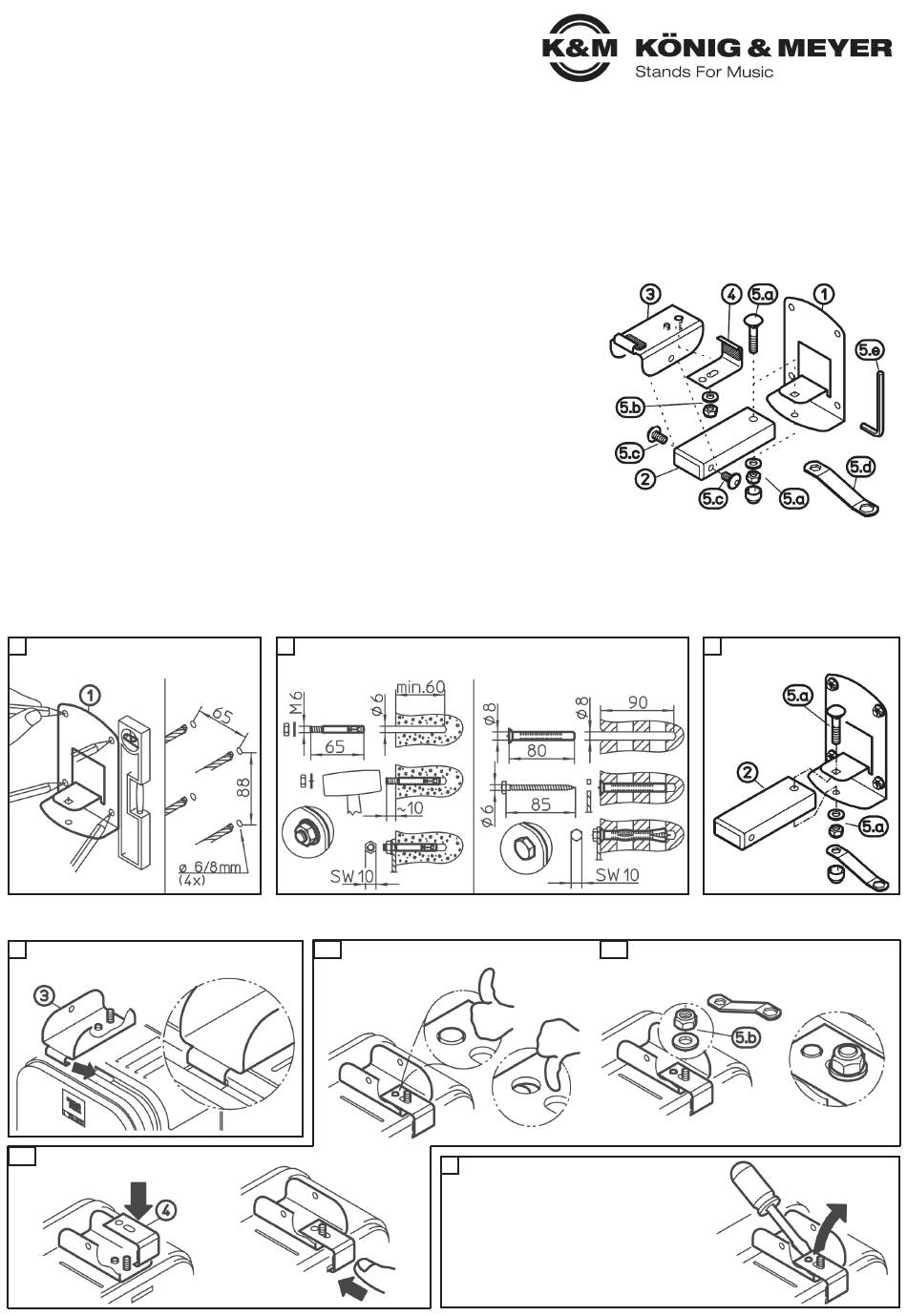

24465 Boxenwandhalterung für JBL-Control 1
-Boxenwandhalterung zur Aufnahme einer JBL-Control 1
-Stufenlos verstellbar in Ausrichtung (85°) und Neigung (180°)
-Abmessungen: BxTxH 85x153x135, Gewicht: 0,6 kg
Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen
Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
-Erlaubt sind keine andere Lasten als die JBL-Conrol 1.
-Nur für Innenräume geeignet.
-Beachten Sie örtlich gültige Befestigungsvorschriften (evtl. abweichend von
-angegeben Beispielen).
-Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten
-Einklemmgefahren bergen.
-Achten Sie auf feste Schraubverbindungen, insbesondere bei Einstellung der
-Boxenneigung.
-Prüfen Sie in periodischen Abständen die Festigkeit der Installation.
-Beachten Sie Angaben in der Aufbau- und Bedienungsanleitung
AUFBAUANLEITUNG
Sichtprüfung vornehmen, ob alle Teile vorhanden und in Ordnung sind.
1. Wandplatte - 2. Tragarm mit Endkappen und eingelegten Muttern M6 - 3. U-Schwenkbügel mit Gewinde M6x12 und
Gummiauflage - 4. Haltewinkel mit Gummiauflage - 5.a,b,c,d,e Verschraubungen und Schlüssel
WANDBEFESTIGUNG
A
Wandplatte (1) senkrecht aus -
richten und Bohrlöcher markieren.
BOXENBEFESTIGUNG
D
U-Bügel (3) mit Haken in vorderen
Schlitz der Control 1 einführen.
E1
Haltewinkel (4) über Gewindebolzen schieben und
in Schlitz der Box einführen.
B
Dübellöcher bohren 4x
(ø6 bei Bolzen-Anker, ø8 bei Rahmendübel).
E2
U-Bügel (3) und Haltewinkel (4) zu -
sammenschieben bis
Nocken in Loch
einrastet.
F
E3
Prüfen ob Control-1 sicher an Bügel und Winkel befestigt ist.
DEMONTAGE
-Erfolgt in umgekehrter Reihenfolge
-Beachten Sie:
-Haltewinkel mit Hilfe eines
-Schraubenziehers o.ä. vom
-U-Bügel lösen.
C
Tragarm (2) mittels 5.a an
Wandplatte schrauben.
U-Scheibe und Mutter M6 (5.b) mit
Gewindebolzen verschrauben.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 24465 and is the answer not in the manual?

Questions and answers

Summary of Contents for Konig & Meyer 24465

  • Page 1 24465 Boxenwandhalterung für JBL-Control 1 -Boxenwandhalterung zur Aufnahme einer JBL-Control 1 -Stufenlos verstellbar in Ausrichtung (85°) und Neigung (180°) -Abmessungen: BxTxH 85x153x135, Gewicht: 0,6 kg Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung.
  • Page 2 B x T x H: 85 x 153 x 135 mm Material Abschlußkappen - Polyamid 6, schwarz Gewicht 0,6 kg Tragelast JBL-Control 1 (2,3 kg) KÖNIG & MEYER GmbH & Co. KG Kiesweg 2a, 97877 Wertheim, www.k-m.de 24465-000-55/57 Rev.16/17 03-80-340-00 7/20...
  • Page 3 ALLGEMEINE SICHERHEITS- UND MONTAGEHINWEISE MONTAGEZUBEHÖR für Lasten über Personen (z. B. Wand-, Decken- und Truss-Halterungen) 1. Allgemeine Sicherheitshinweise Dieses Montagezubehör darf ausschließlich montiert und verwendet werden: - von sachkundigem, mit den einschlägigen Vorschriften vertrautem Fachpersonal, - gemäß den örtlichen und staatlichen Vorschriften sowie den berufsgenossenschaftlichen Vorschriften - wie in der Montageanleitung (=Aufstell- und Bedienungsanleitung) beschrieben, - nach erfolgter fehlerfreier Funktions- u.
  • Page 4 24465 Speaker Wall Mount for JBL-Control 1 -Speaker Wall Mount to hold a JBL-Control 1 -Continuously adjustable in alignment (85°) and gradient (180°) -Measurements: Width: 85 mm, Depth:153 mm, Height: 135 mm, Weight: 0.6 kg Thank you very much for having chosen this product. These instructions inform you about all the important steps for mounting and handling.
  • Page 5 Measurements width 85 mm, depth 153 mm, height 135 mm Material caps - Polyamide 6, black Weight 0.6 kg Max. Load Capacity JBL-Control 1 (2.3 kg) KÖNIG & MEYER GmbH & Co. KG Kiesweg 2a, 97877 Wertheim, www.k-m.de 24465-000-55/57 Rev.16/17 03-80-340-00 7/20...
  • Page 6 GENERAL SAFETY AND ASSEMBLY INSTRUCTIONS MOUNTING ACCESSORIES for overhead installations (e.g. wall, ceiling and truss mounts) 1. General safety instructions These mounting accessories may only be mounted and used: - by qualified personnel familiar with the relevant regulations, - in accordance with local and state regulations and the regulations for occupational insurance schemes - as described in the assembly instructions (=installation and operating instructions), - after a fault-free functional and visual inspection (completeness, operational safety;...
