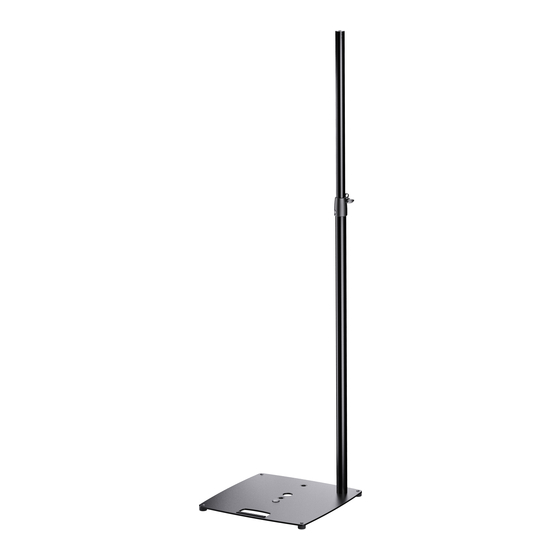

24653 Leuchten-/Boxenstativ
Nutzungsinformation
Bestimmungsgemäße Verwendung
Das Leuchten-/Boxenstativ dient zur Aufnahme und zum Heben von Leuchten, Traversen und
Boxen in der Veranstaltungstechnik und Produktionsbereichen mit einem Gewicht von maximal
20 kg. Mit Hilfe der integrierten Gewindebuchse M10 im Auszugsrohr, können Leuchten oder Tra-
versen direkt mit dem Stativ verschraubt werden. Durch die Spannschelle mit Klapphebel ist ein
schnelles und einfaches verstellen der Höhe in fünf Schritten möglich. Dank der flachen Sockel-
platte mit drei Innengewinde M20 für die Rohrkombination kann das Stativ bei geringem Platz-
bedarf vielseitig verwendet werden. Durch den Tragegriff wird der Transport der Sockelplatte
erleichtert. Die Kabelöffnung ermöglicht das Verlegen der Kabel unter der Sockelplatte.
Vorhersehbare Fehlanwendung
Während der Verwendung darf die Klemmschraube bzw. Verschraubung zwischen Sockel und
Rohrkombination nicht geöffnet werden. Die Tragfähigkeit, Standsicherheit und die zentrische
Aufnahme der Last sind zu beachten.
Allgemeines
u Das Leuchten-/Boxenstativ muss auf einen ebenen und tragfähigen Untergrund aufgestellt
u
werden.
u Die Tragfähigkeit des Leuchten-/Boxenstativs darf nicht überschritten werden.
u Der Schwerpunkt der aufgenommenen Last muss möglichst nahe im Zentrum der Platte liegen.
u Das Leuchten-/Boxenstativ nicht in Fluchtwege oder öffentlich zugängliche Flächen aufstellen.
u Das Leuchten-/Boxenstativ vor Witterungseinflüsse schützen. Das Stativ ist nicht für den
u
dauerhaften Betrieb im Außenbereich ausgelegt.
u Das Leuchten-/Boxenstativ bei sichtbaren Beschädigungen oder Verschleißanzeichen nicht
u
mehr verwenden.
u Durch die Installationshöhe besteht Gefahr durch herabfallende Teile.
u Durch Umfallen oder Herabfallen des Leuchten-/Boxenstativs können Personen und Sach-
u
schäden entstehen.
u Durch die Verstellmöglichkeit besteht Quetschgefahr zwischen den Bauteilen.
u Der Nutzer muss körperlich und fachlich geeignet sein.
u Die Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer aufzube-
u
wahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.
Sicherheitshinweis
Mittels der drei Innengewinde M20 in der Sockelplatte besteht die Möglichkeit, durch eine un-
günstige Beladung die Standsicherheit negativ zu beinträchtigen. Um die Standsicherheit zu er-
höhen, muss der Schwerpunkt der aufgenommenen Last, im Zentrum der Sockelplatte liegen.
Somit ist die Standsicherheit des verwendeten Statives bei einer bestimmungsgemäßen Verwen-
dung zu prüfen. Hierzu die geltende Stativnorm DIN 56950-3 anwenden. Das verwendete Stativ,
gilt als standsicher, wenn es vollausgezogen in seiner ungünstigsten Position bei Traglast 0,5 m
über dem höchsten Punkt und bei einer Neigung von 5° nicht umkippt.
Das Stativ hat eine Tragfähigkeit von 20 kg. Diese wird mit einer zentrischen Belastung erreicht.
Die verschiedenen Kombinationen, von Innengewinde und Last, können beim Standsicherheits-
test abweichende, beziehungsweise geringere Werte liefern.
