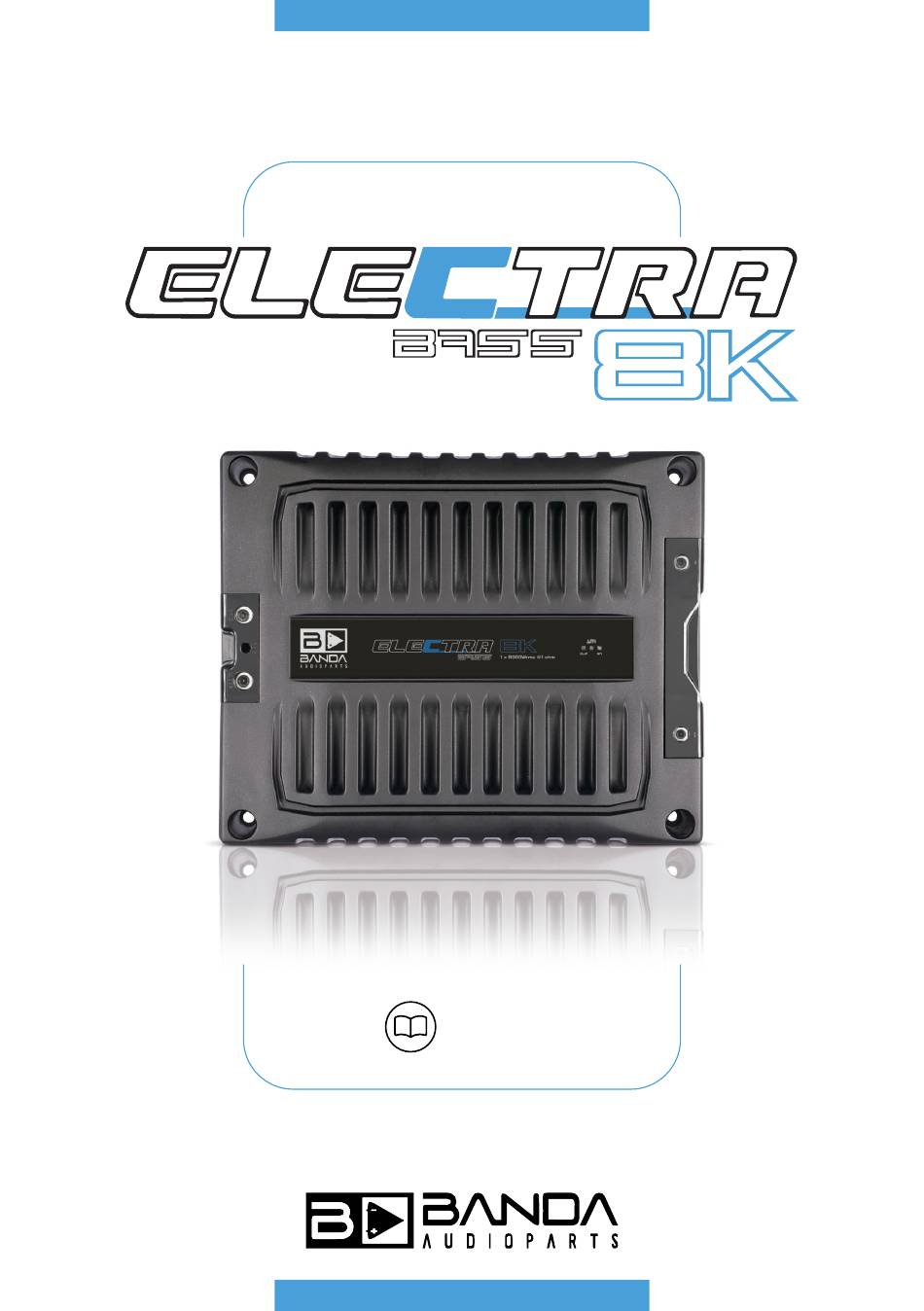

- Page 1 MANUAL DE INSTRUÇÕES INSTRUCTION MANUAL | MANUAL DE INSTRUCCIONES Leia antes de usar Read before using Leer antes de usar...
- Page 2 ÍNDICE | TABLE OF CONTENTS Apresentação | Introduction | Presentación Descrição | Description | Descripción Especificações Técnicas | Technical Specifications | Especificaciones técnicas Soluções para possíveis problemas | Solutions to potential problems | Soluciones a problemas potenciales /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial Acesse www.bandaaudioparts.com.br...
- Page 3 APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto com a qualidade Banda Audioparts. Desenvolvido por engenheiros qualificados e em um laboratório de alta tecnologia. Para garantir a máxima performance e perfeito funcionamento do equipamento, leia com atenção este manual antes de utilizar o produto. Guarde o manual em local seguro e acessível para referências futuras.
- Page 4 DESCRIÇÃO UNIDADE DE ALIMENTAÇÃO ENTRADA GND GND REM. 12 VDC Ligar no chassi do veículo (Terra) ENTRADA DE ACIONAMENTO 12VDC (+) Ligar antena elétrica (Remoto) ENTRADA DE POSITIVO 12VDC OBS.: USAR FUSÍVEL EXTERNO PAINEL FRONTAL (LEDS) Amarelo: Tensão da bateria abaixo da especificada (piscando) Azul (ON): Ligado Vermelho (SHORT): Proteção Curto na saída (verificar os alto falantes)/Temperatura acima do limite...
- Page 5 DESCRIÇÃO LATERAL EXEMPLOS DE LIGAÇÃO ELECTRA 8K1 ELECTRA 8K2 ELECTRA 8K1 ELECTRA 8K2 4 Woofers ou 4 Woofers ou 2 Woofers ou 2 Woofers ou Subwoofers Subwoofers Subwoofers Subwoofers 4 ohms 2000Wrms 8 ohms 2000Wrms 2 ohms 4000Wrms 4 ohms 4000Wrms cada ligados em cada em paralelo cada ligados em...
- Page 6 DESCRIPTION POWER UNIT GND INPUT GND REM. 12 VDC Connect to the vehicle chassis (Ground) DRIVE INPUT 12VDC (+) Connect electrical antenna (Remote) 12VDC POSITIVE INPUT NOTE: USE EXTERNAL FUSE FRONT PANEL (LEDS) Yellow: Battery voltage below specified (flashing) Blue (ON): ON Red (SHORT): Protection Output short (check speakers)/Temperature above limit...
-
Page 7: Connection Examples
DESCRIPTION SIDE CONNECTION EXAMPLES ELECTRA 8K1 ELECTRA 8K2 ELECTRA 8K1 ELECTRA 8K2 4 Woofers or 4 Woofers or 2 Woofers or 2 Woofers or Subwoofers Subwoofers Subwoofers Subwoofers 4 ohms 2000Wrms 8 ohms 2000Wrms 2 ohms 4000Wrms 4 ohms 4000Wrms each connected in each connected in each connected in... - Page 8 DESCRIPCIÓN UNIDAD DE PODER ENTRADA TIERRA GND REM. 12 VDC Conectar al chasis del vehículo (Tierra) ENTRADA DEL CONDUCTOR 12 VDC (+) Conectar antena eléctrica (Remota) ENTRADA POSITIVA DE 12 VDC NOTA: UTILICE FUSIBLE EXTERNO PANEL FRONTAL (LED) Amarillo: voltaje de la batería por debajo del especificado (intermitente) Azul (ON): Encendido Rojo (SHORT): Protección Salida corta (verifique los altavoces)/Temperatura por encima del límite...
-
Page 9: Ejemplos De Conexión
DESCRIPCIÓN LADO EJEMPLOS DE CONEXIÓN ELECTRA 8K1 ELECTRA 8K2 ELECTRA 8K1 ELECTRA 8K2 4 Woofers o 4 Woofers o 2 Woofers o 2 Woofers o Subwoofers Subwoofers Subwoofers Subwoofers 4 ohmios 2000Wrms 8 ohmios 2000Wrms 2 ohmios 4000Wrms 4 ohmios 4000Wrms cada uno conectado en cada uno conectado en cada uno conectado en... -
Page 10: Especificações Técnicas
ESPECIFICAÇÕES TÉCNICAS MODELO ELECTRA 8K1 ELECTRA 8K2 12,6V 1ohm - 8000Wrms 12,6V 2ohms - 8000Wrms 12,6V 2ohms - 5350Wrms 12,6V 4ohms - 5350Wrms Eficiência Impedância Nominal Tensão 9 - 15V Impedância de Entrada 100K 0hms THD + N < 1% Sensibilidade de Entrada ~150mV - 8V Relação Sinal Ruído... -
Page 11: Technical Specifications
TECHNICAL SPECIFICATIONS MODEL ELECTRA 8K1 ELECTRA 8K2 12,6V 1ohm - 8000Wrms 12,6V 2ohms - 8000Wrms 12,6V 2ohms - 5350Wrms 12,6V 4ohms - 5350Wrms Efficiency Nominal Impedance Tension 9 - 15V Input Impedance 100K 0hms THD + N < 1% Input Sensitivity ~150mV - 8V Signal-to-noise ratio 80dB... -
Page 12: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS MODELO ELECTRA 8K1 ELECTRA 8K2 12,6V 1ohm - 8000Wrms 12,6V 2ohms - 8000Wrms 12,6V 2ohms - 5350Wrms 12,6V 4ohms - 5350Wrms Eficiencia Impedancia Nominal Tensión 9 - 15V Impedancia de entrada 100K 0hms THD + N < 1% Sensibilidad de entrada ~150mV - 8V Relación señal-ruido... - Page 13 SOLUÇÕES PARA POSSÍVEIS PROBLEMAS SISTEMA DE PROTEÇÃO PROBLEMA SOLUÇÃO Instalação do aparelho em local arejado e garantir que o sistema de ventilação não LED Azul e Vermelho Temperatura do amplificador esteja obstruído. O amplificador volta a Acesos atingiu o limite de operação. operar normalmente assim que a temperatura baixar.
- Page 14 SOLUTIONS TO POTENTIAL PROBLEMS PROTECTION SYSTEM PROBLEM SOLUTION Install the appliance in a well-ventilated place and ensure that the ventilation Amplifier temperature has Blue & Red LED On system is not obstructed. The amplifier will reached the operating limit. return to normal operation as soon as the temperature drops.
- Page 15 SOLUCIONES A PROBLEMAS POTENCIALES SISTEMA DE PROTECCIÓN PROBLEMA SOLUCIÓN Instale el aparato en un lugar bien ventilado y asegúrese de que el sistema de La temperatura del ventilación no esté obstruido. El LED azul y rojo encendidos amplificador ha alcanzado el amplificador volverá...
-
Page 16: Termo De Garantia
TERMO DE GARANTIA Esta garantia é válida pelo prazo de 12 meses, a contar da nota fiscal da compra. A Banda Audioparts Ind. Com. LTDA. Garante que o parelho desempenhará todas as funções contidas em seu manual de instruções. A garantia abrange exclusivamente a substituição e/ou conserto de peças que apresentem comprovadamente defeitos de fabricação ou de material. - Page 17 Warranty valid for 12 months (one year), starting from the date Garantía válida por 12 meses (un año), a partir de la fecha de of purchase, if purchased from an authorized Banda Audioparts compra, si se compra en un distribuidor autorizado de Banda dealer.
