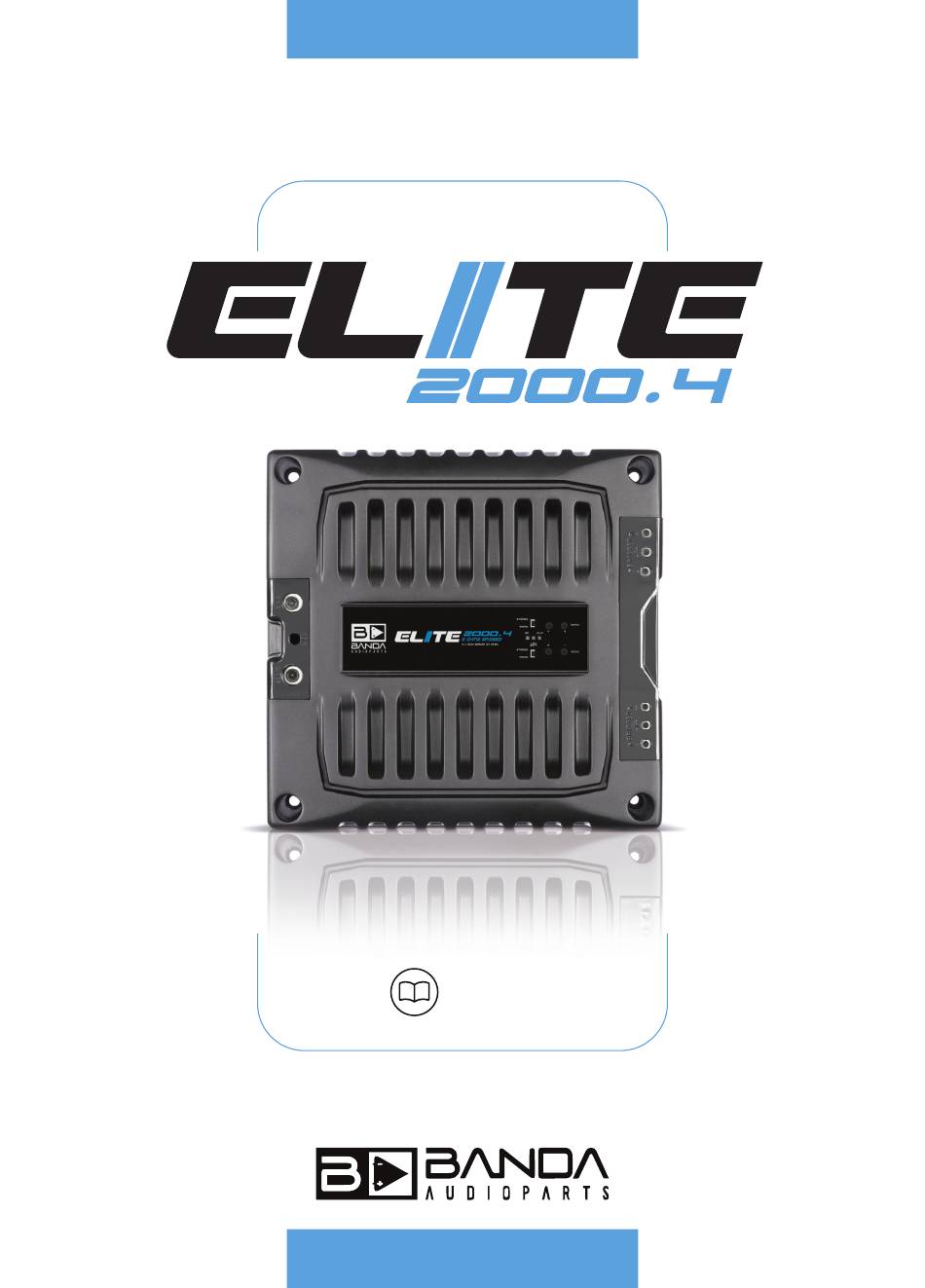

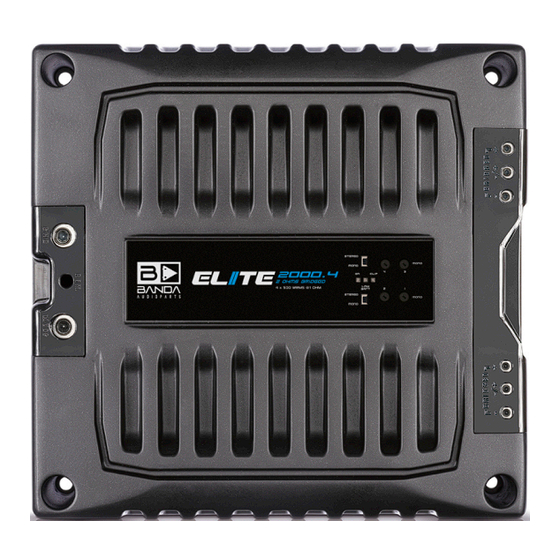

- Page 1 MANUAL DE INSTRUÇÕES INSTRUCTION MANUAL | MANUAL DE INSTRUCCIONES Leia antes de usar Read before using Leer antes de usar...
- Page 2 ÍNDICE | TABLE OF CONTENTS Apresentação | Introduction | Presentación Descrição | Especificações Técnicas Description | Technical Specifications Descripción | Especificaciones técnicas Soluções para possíveis problemas | Solutions to Potential Problems | Soluciones a problemas potenciales /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial Acesse www.bandaaudioparts.com.br...
- Page 3 APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto com a qualidade Banda Audioparts. Desenvolvido por engenheiros qualificados e em um laboratório de alta tecnologia. Para garantir a máxima performance e perfeito funcionamento do equipamento, leia com atenção este manual antes de utilizar o produto. Guarde o manual em local seguro e acessível para referências futuras.
-
Page 4: Painel Frontal
DESCRIÇÃO UNIDADE DE ALIMENTAÇÃO GND REM. 12 VDC ENTRADA GND Ligar no chassi do veículo (Terra) ENTRADA DE ACIONAMENTO 12VDC (+) Ligar antena na elétrica (Remoto) OBS.: USAR FUSÍVEL EXTERNO ENTRADA DE POSITIVO 12VDC PAINEL FRONTAL LEDS Azul (ON): Ligado Vermelho (CLIPPING): Indicador de distorção na saída, curto-circuito e proteção térmica... - Page 5 DESCRIÇÃO Chave MONO/STEREO (Canal 3 e 4) Ajuste de ganho canal direito (Canal 4) Chave MONO/STEREO (Canal 1 e 2) Ajuste de ganho canal direito (Canal 1) Ajuste de ganho canal esquerdo Ajuste de ganho canal esquerdo (Canal (Canal 3) Ajuste de ganho para MONO (Bridged Ajuste de ganho para MONO (Bridged LATERAL | CHAVE CROSSOVER...
- Page 6 DESCRIÇÃO EXEMPLOS DE LIGAÇÃO VERSÃO 1 ohm VERSÃO 1 ohm BRIDGED (CANAIS 3 e 4) - Subwoofer CANAIS 1 e 2 - 2 alto falantes de 250Wrms @ 2ohms cada em paralelo resultando em 500Wrms @ 1ohm por canal 1 bobina @2ohms 1000Wrms VERSÃO 2 ohms VERSÃO 2 ohms BRIDGED (CANAIS 3 e 4) - Subwoofer...
-
Page 7: Especificações Técnicas
VERSÃO 1 ohm VERSÃO 1 ohm BRIDGED (CANAIS 1 e 2) - Subwoofer BRIDGED (CANAIS 3 e 4) - Subwoofer 1 bobina @2ohms 1000Wrms 1 bobina @2ohms 1000Wrms VERSÃO 2 ohms VERSÃO 2 ohms BRIDGED (CANAIS 1 e 2) - Subwoofer BRIDGED (CANAIS 3 e 4) - Subwoofer 1 bobina @4ohms 1000Wrms 1 bobina @4ohms 1000Wrms... - Page 8 ESPECIFICAÇÕES TÉCNICAS PARÂMETROS VERSÃO 1 ohm VERSÃO 2ohms Potência Máxima 14,4v @ 1 Ohm 4 x 600 WRMS Potência Máxima 14,4v @ 2 Ohms 4 x 510 WRMS 4 x 600 WRMS Potência Máxima 14,4v @ 4 Ohm 4 x 510 WRMS Potência Máxima 14,4v Bridged 2 x 1200 WRMS 2 Ohms 2 x 1200 WRMS 4 Ohms...
- Page 9 DESCRIPTION POWER UNIT GND REM. 12 VDC GND INPUT Connect to the vehicle chassis (Ground) DRIVE INPUT 12VDC (+) Connect electrical antenna (Remote) NOTE: USE EXTERNAL FUSE 12VDC POSITIVE INPUT FRONT PANEL LEDS Blue (ON): On Red (CLIPPING): Indicator of output distortion, short circuit and thermal protection Yellow: Battery voltage below...
- Page 10 DESCRIPTION MONO/STEREO switch (Channel 3 and 4) Right channel gain adjustment (Channel 4) MONO/STEREO switch (Channel 1 and 2) Right channel gain adjustment (Channel 1) Left channel gain adjustment (Channel Left channel gain adjustment (Channel 2) 3)/Gain adjustment for MONO (Bridged 2) Gain adjustment for MONO (Bridged 1) SIDE | CROSSOVER KEY CROSSOVER key...
-
Page 11: Connection Examples
DESCRIPTION CONNECTION EXAMPLES 1 ohm VERSION 1 ohm VERSION BRIDGED (CHANNELS 3 and 4) - Subwoofer CHANNELS 1 and 2 - 2 speakers of 250Wrms @ 2ohms each in parallel resulting in 500Wrms @ 1ohm per channel 1 coil @2ohms 1000Wrms 2 ohms VERSION 2 ohms VERSION BRIDGED (CHANNELS 3 and 4) - Subwoofer... -
Page 12: Technical Specifications
1 ohm VERSION 1 ohm VERSION BRIDGED (CHANNELS 1 and 2) - Subwoofer BRIDGED (CHANNELS 3 and 4) - Subwoofer 1 coil @2ohms 1000Wrms 1 coil @2ohms 1000Wrms 2 ohms VERSION 2 ohms VERSION BRIDGED (CHANNELS 1 and 2) - Subwoofer BRIDGED (CHANNELS 3 and 4) - Subwoofer 1 coil @4ohms 1000Wrms 1 coil @4ohms 1000Wrms... - Page 13 TECHNICAL SPECIFICATIONS PARAMETERS 1 ohm VERSION 2 ohms VERSION Maximum Power 14.4v @ 1 Ohm 4 x 600 WRMS Maximum Power 14.4v @ 2 Ohms 4 x 510 WRMS 4 x 600 WRMS Maximum Power 14.4v @ 4 Ohm 4 x 510 WRMS Maximum Power 14.4v Bridged 2 x 1200 WRMS 2 Ohms 2 x 1200 WRMS 4 Ohms...
-
Page 14: Panel Frontal
DESCRIPCIÓN UNIDAD DE PODER GND REM. 12 VDC ENTRADA TIERRA Conectar al chasis del vehículo (Tierra) ENTRADA DEL CONDUCTOR 12VDC (+) Conectar antena eléctrica (Remota)v NOTA: UTILICE FUSIBLE EXTERNO ENTRADA POSITIVA DE 12VDC PANEL FRONTAL LEDS Azul (ON): Encendido Rojo (CLIPPING): Indicator of output distortion, short circuit and thermal protection Amarillo: Voltaje de la batería por... - Page 15 DESCRIPCIÓN Conmutador MONO/STEREO (Canales 3 y Ajuste de ganancia del canal derecho (Canal 4) Conmutador MONO/STEREO (Canales 1 y Ajuste de ganancia del canal derecho (Canal 1) Ajuste de ganancia del canal izquierdo Ajuste de ganancia del canal izquierdo (Canal 3)/Ajuste de ganancia para MONO (Canal 2)/Ajuste de ganancia para MONO (Bridged 2) (Bridged 1)
-
Page 16: Ejemplos De Conexión
DESCRIPCIÓN EJEMPLOS DE CONEXIÓN VERSIÓN 1 ohmio VERSIÓN 1 ohmio BRIDGED (CANALES 3 y 4) - Subwoofer CANALES 1 y 2: 2 altavoces de 250 Wrms @ 2 ohmios cada uno en paralelo, lo que da como resultado 500 Wrms @ 1 ohmio por canal 1 bobina @ 2 ohmios 1000 Wrms VERSIÓN 2 ohmios VERSIÓN 2 ohmios... -
Page 17: Especificaciones Técnicas
VERSIÓN 1 ohmio VERSIÓN 1 ohmio BRIDGED (CANALES 1 y 2) - Subwoofer BRIDGED (CANALES 3 y 4) - Subwoofer 1 bobina @ 2 ohmios 1000 Wrms 1 bobina @ 2 ohmios 1000 Wrms VERSIÓN 2 ohmios VERSIÓN 2 ohmios BRIDGED (CANALES 1 y 2) - Subwoofer BRIDGED (CANALES 3 y 4) - Subwoofer 1 bobina @ 4 ohmios 1000 Wrms... - Page 18 ESPECIFICACIONES TÉCNICAS PARÁMETROS VERSIÓN 1 ohmio VERSIÓN 2 ohmios Potencia máxima 14,4 V @ 1 ohmio 4 x 600 WRMS Potencia máxima 14,4 V @ 2 ohmios 4 x 510 WRMS 4 x 600 WRMS Potencia máxima 14,4 V @ 4 ohmios 4 x 510 WRMS Potencia máxima 14,4 V Bridged 2 x 1200 WRMS 2 Ohms...
- Page 19 SOLUÇÕES PARA POSSÍVEIS PROBLEMAS SISTEMA DE PROTEÇÃO PROBLEMA SOLUÇÃO Instalação do aparelho em local arejado e garantir que o sistema de ventilação não LED Azul e Vermelho Temperatura do amplificador esteja obstruído. O amplificador volta a Acesos atingiu o limite de operação. operar normalmente assim que a temperatura baixar.
- Page 20 SOLUTIONS TO POTENTIAL PROBLEMS PROTECTION SYSTEM PROBLEM SOLUTION Install the appliance in a well-ventilated place and ensure that the ventilation Amplifier temperature has Blue & Red LED On system is not obstructed. The amplifier will reached the operating limit. return to normal operation as soon as the temperature drops.
- Page 21 SOLUCIONES A PROBLEMAS POTENCIALES SISTEMA DE PROTECCIÓN PROBLEMA SOLUCIÓN Instale el aparato en un lugar bien ventilado y asegúrese de que el sistema de La temperatura del ventilación no esté obstruido. El LED azul y rojo encendidos amplificador ha alcanzado el amplificador volverá...
-
Page 22: Termo De Garantia
TERMO DE GARANTIA Esta garantia é válida pelo prazo de 12 meses, a contar da nota fiscal da compra. A Banda Audioparts Ind. Com. LTDA. Garante que o parelho desempenhará todas as funções contidas em seu manual de instruções. A garantia abrange exclusivamente a substituição e/ou conserto de peças que apresentem comprovadamente defeitos de fabricação ou de material. - Page 23 Warranty valid for 12 months (one year), starting from the date Garantía válida por 12 meses (un año), a partir de la fecha de of purchase, if purchased from an authorized Banda Audioparts compra, si se compra en un distribuidor autorizado de Banda dealer.
- Page 24 /Bandaaudioparts /banda_audioparts @BandaAudiopartsOficial Acesse www.bandaaudioparts.com.br...
